Caminho de cabos em chapa SKSU 110 FS 3000 | 400 | 1,5 | não | Aço | galvanizado pelo método Sendzimir

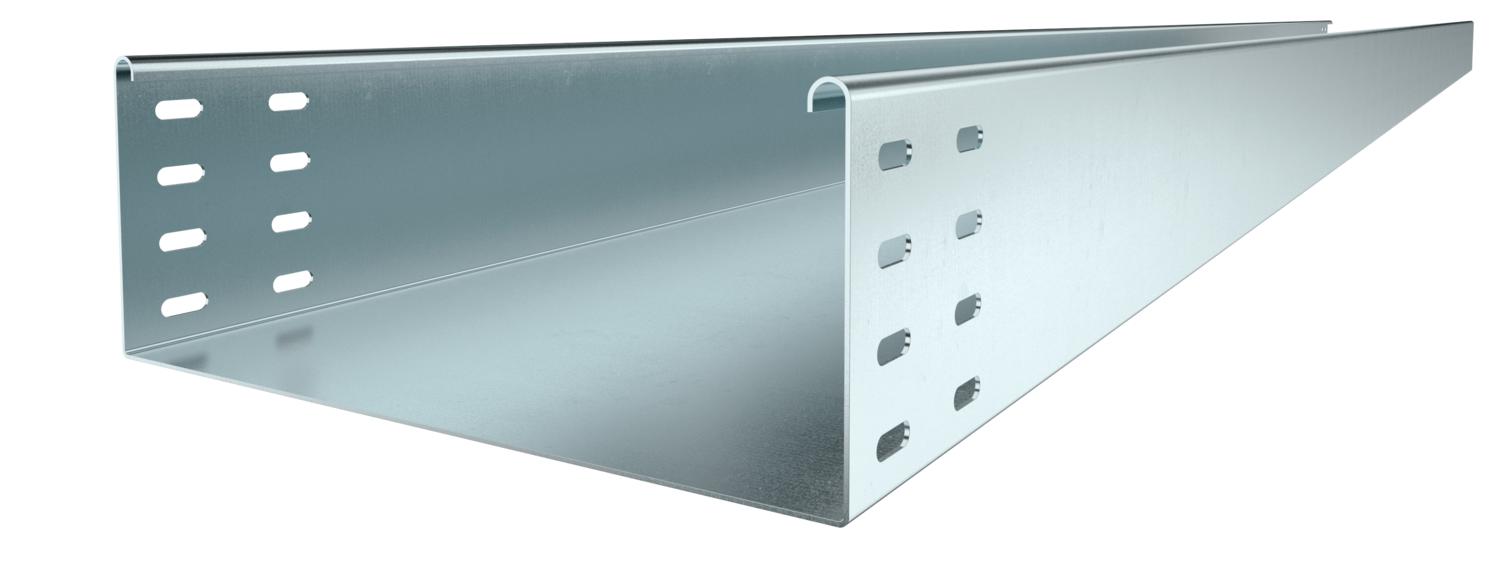

Caminho de cabos em chapa SKSU 110 FS

Ref. 6063470 | EAN 4012196395415

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

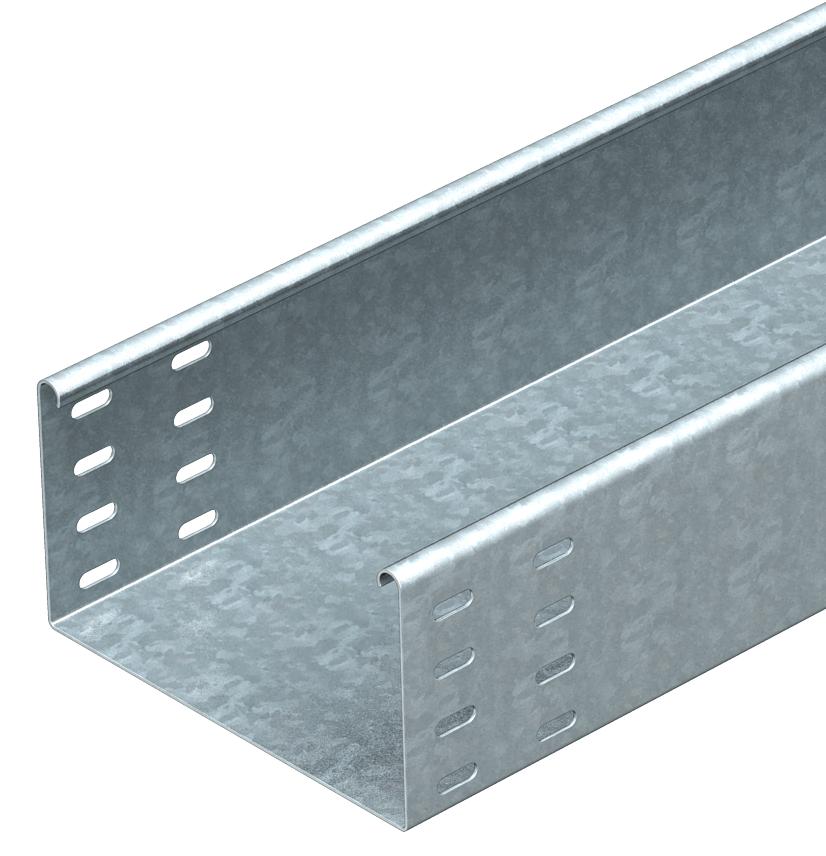

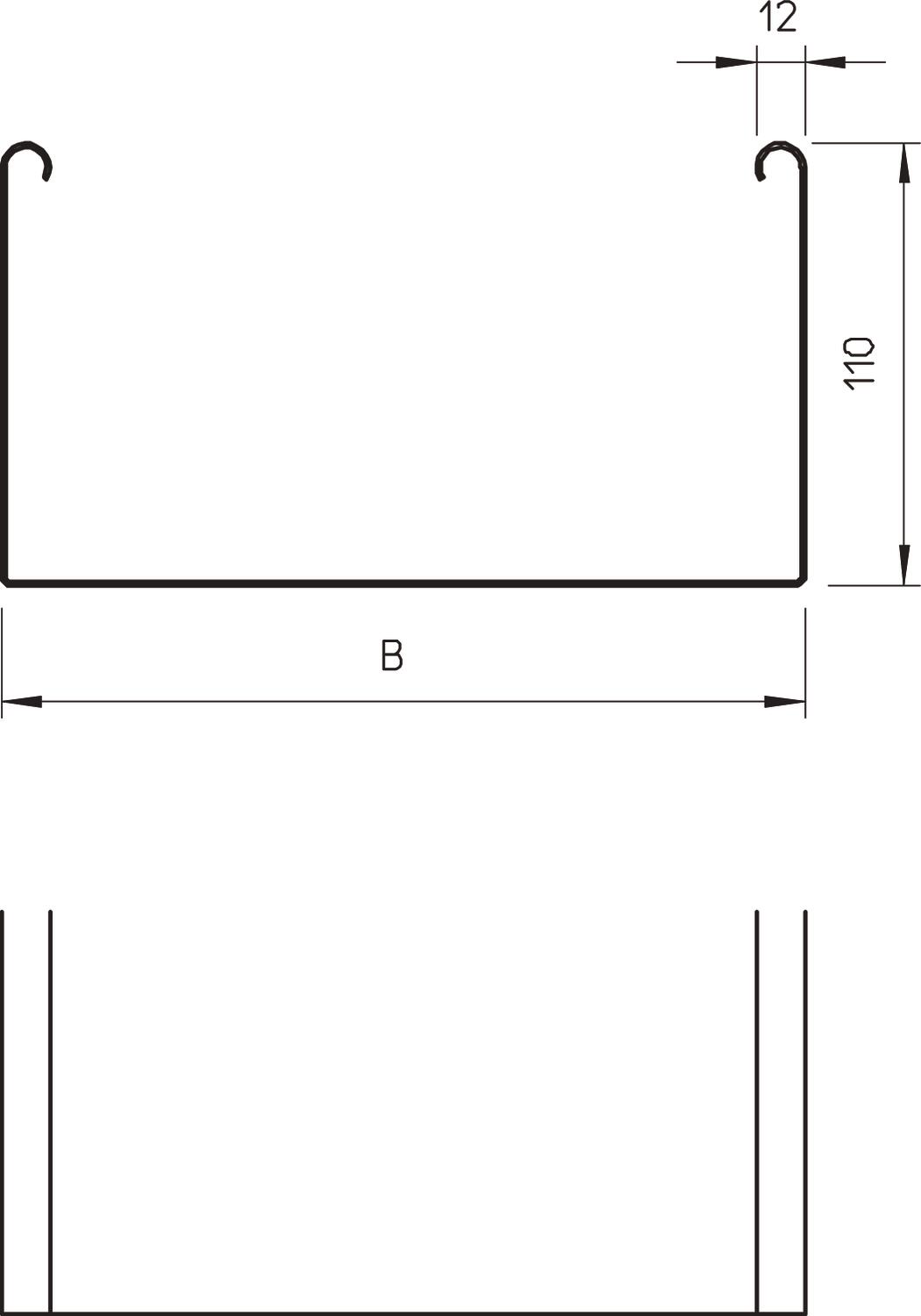

SKSU 110 = sistema de caminhos de cabos em chapa de grandes cargas, não perfurado, de 110 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

O caminho de cabos em chapa apresenta, nas extremidades, as abas perfuradas.

As respectivas uniões devem ser encomendadas separadamente.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	110 mm
Altura	4 in
Com tampa	não
Comprimento	10 ft
Comprimento	3000 mm
Cor	zinco
Dimensão	110x400x3000
Dimensão	110 x 400
Distância de apoio de 1,5m	3 kN/m
Distância de apoio de 2,0m	2,4 kN/m
Distância de apoio de 2,5m	1,76 kN/m
Distância de apoio de 3,0m	1,2 kN/m
Distância de apoio de 3,5m	0,84 kN/m
Distância de apoio de 4,0m	0,8 kN/m
Espessura das chapas	1,5 mm
Espessura das chapas	0,06 in

Funktionsgaranti	não
Instalação no pavimento	não
Largura	400 mm
Largura	16 in
Material	Aço
Medida B	400 mm
Pegada de CO2 (GWP) do berço ao portão	16,9909 kg CO2e / 1 Metro
Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	438 cm²
Secção transversal útil	43800 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

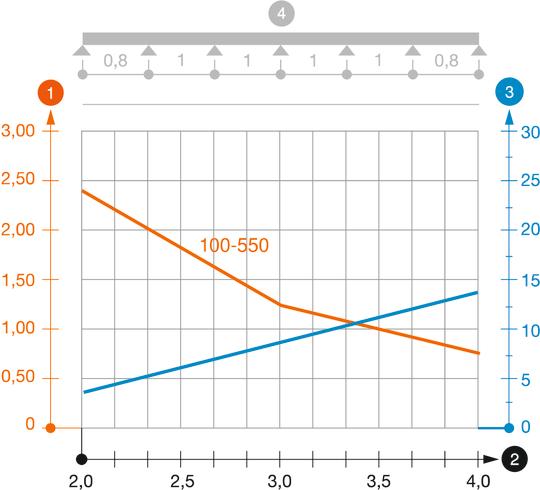

Diagrama de cargas do caminho de cabos em chapa SKSU 110

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKSU 140 FS	3000 mm	400 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6063470	m	3 m
SKSU 155 FS	3000 mm	550 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6063500	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta e curva 110 FS	RLVL 110 FS	6067131	Unidade	10 Unidade

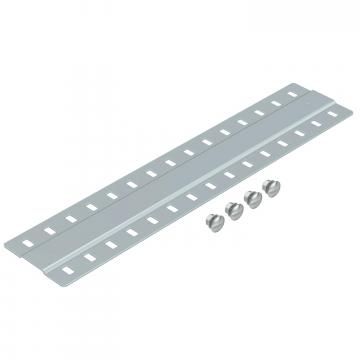

Régua tapa juntas FS	SSLB 400 FS	7070221	Unidade	20 Unidade

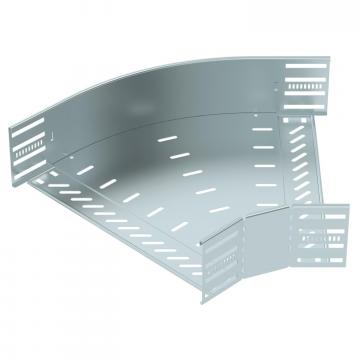

Ângulo 45° 110 FS	RB 45 140 FS	6036306	Unidade	1 Unidade

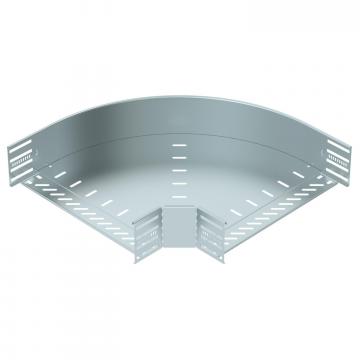

Ângulo 90° 110 FS	RB 90 140 FS	6036808	Unidade	1 Unidade

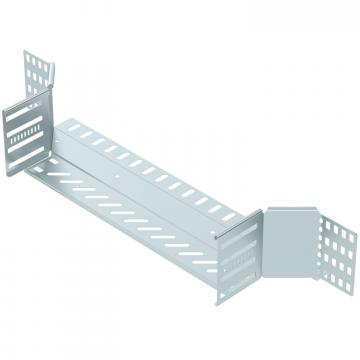

Derivação simples 110 FS	RAA 140 FS	6042159	Unidade	1 Unidade

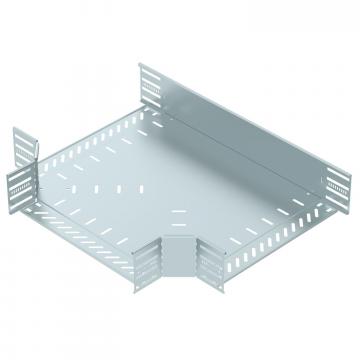

Derivação em T 110 FS	RT 140 FS	6038308	Unidade	1 Unidade

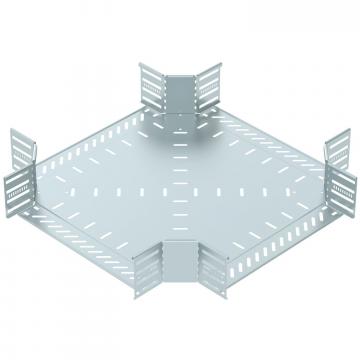

Cruzeta 110 FS	RK 140 FS	7027357	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 400 FS	6052401	m	3 m
Separador 110 FS	TSG 110 FS	6062122	m	3 m
