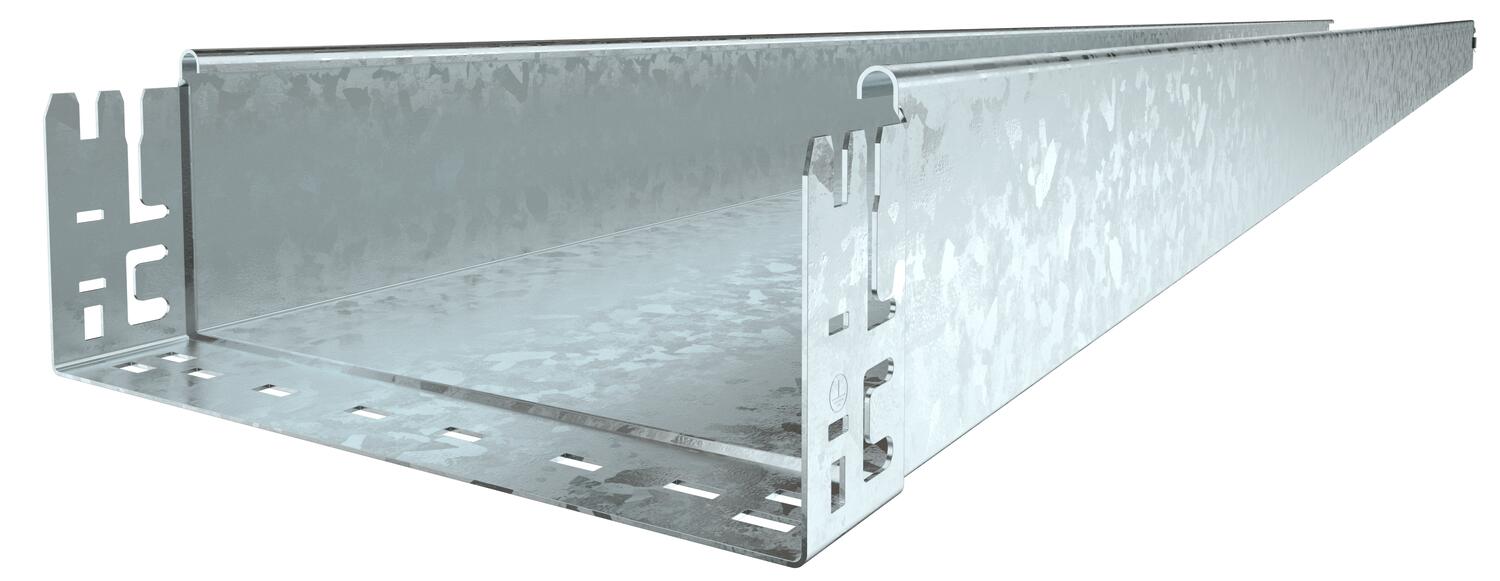

Caminho de cabos em chapa SKS-Magic® 110 não perfurado FT

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	110 mm

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	65500 mm²
Secção transversal útil	655 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Altura	110 mm
Comprimento	3050 mm

Largura	600 mm
Medida B	600 mm

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	22,2945 kg CO2e / 1 Metro

Dados técnicos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKSMU 110 FT	3050 mm	100 mm	110 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059853	m	3 m
SKSMU 115 FT	3050 mm	150 mm	110 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059855	m	3 m
SKSMU 120 FT	3050 mm	200 mm	110 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059857	m	3 m
SKSMU 130 FT	3050 mm	300 mm	110 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059859	m	3 m
SKSMU 140 FT	3050 mm	400 mm	110 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059861	m	3 m
SKSMU 150 FT	3050 mm	500 mm	110 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059863	m	3 m
SKSMU 160 FT	3050 mm	600 mm	110 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059865	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic DD	KTSMV 160 DD	6069124	Unidade	1 Unidade
Ângulo 45º 110 FT	RB 45 160 FT	6036340	Unidade	1 Unidade
Ângulo 90º 110 FT	RB 90 160 FT	6036842	Unidade	1 Unidade
Ângulo ajustável 110 FT	RB W 160 FT	6037332	Unidade	1 Unidade
Derivação simples 110 FT	RAA 160 FT	6042263	Unidade	1 Unidade
Derivação em T 110 FT	RT 160 FT	6038332	Unidade	1 Unidade
Cruzeta 110 FT	RK 160 FT	7027463	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 600 DD	6052724	m	3 m
Separador 110 DD	TSG 110 DD	6062335	m	3 m
Ângulo 45º Magic 110 FT	RBM 45 160 FT	6041790	Unidade	1 Unidade
Ângulo 90º Magic 110 FT	RBM 90 160 FT	6041870	Unidade	1 Unidade
