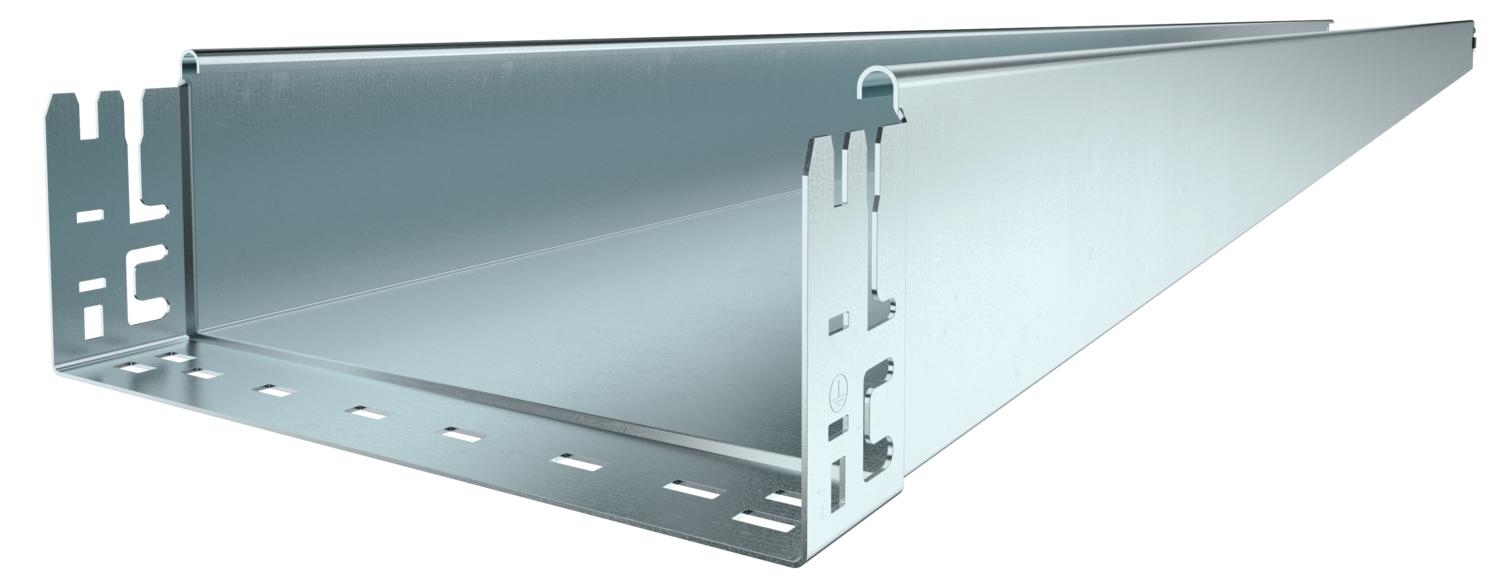

Caminho de cabos em chapa SKS-Magic® 110 não perfurado FS

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	110 mm

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

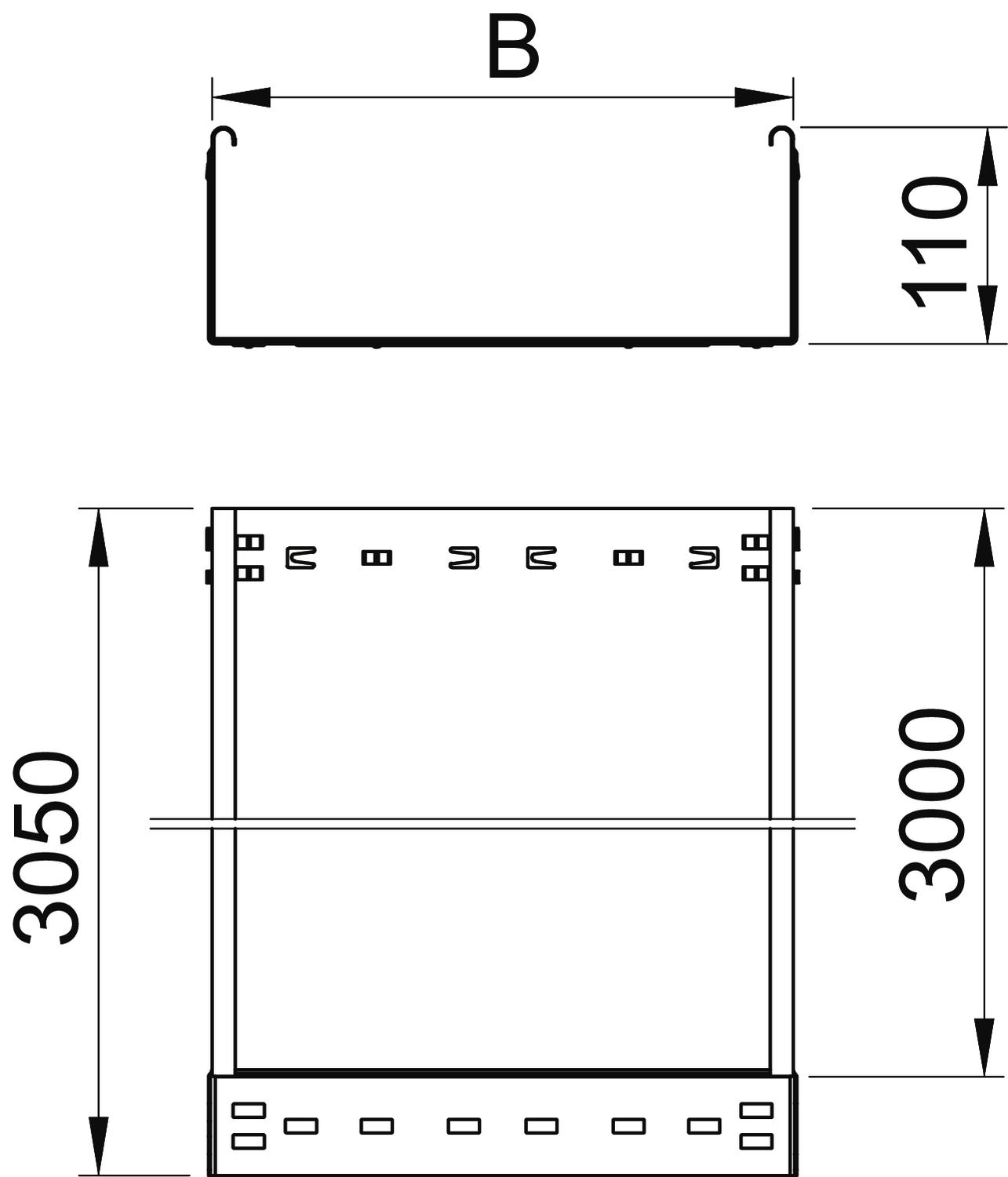

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	108 cm²
Secção transversal útil	10800 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Altura	110 mm
Comprimento	3050 mm

Largura	100 mm
Medida B	100 mm

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	9,3069 kg CO2e / 1 Metro

Dados técnicos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKSMU 110 FS	3050 mm	100 mm	110 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059836	m	3 m
SKSMU 115 FS	3050 mm	150 mm	110 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059838	m	3 m
SKSMU 120 FS	3050 mm	200 mm	110 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059840	m	3 m
SKSMU 130 FS	3050 mm	300 mm	110 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059842	m	3 m
SKSMU 140 FS	3050 mm	400 mm	110 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059844	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic FS	KTSMV 110 FS	6069090	Unidade	1 Unidade
Ângulo 45° 110 FS	RB 45 110 FS	6036300	Unidade	1 Unidade
Ângulo 90° 110 FS	RB 90 110 FS	6036800	Unidade	1 Unidade
Derivação simples 110 FS	RAA 110 FS	6042151	Unidade	1 Unidade
Derivação em T 110 FS	RT 110 FS	6038300	Unidade	1 Unidade
Cruzeta 110 FS	RK 110 FS	7027351	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 100 FS	6052096	m	3 m
Separador 110 FS	TSG 110 FS	6062122	m	3 m
Ângulo 90º Magic 110 FS	RBM 90 110 FS	6041840	Unidade	1 Unidade
