Caminho de cabos em chapa SKS 85 FT 3000 | 600 | 1,5 | não | Aço | Galvanizado por imersão a quente após maquinação

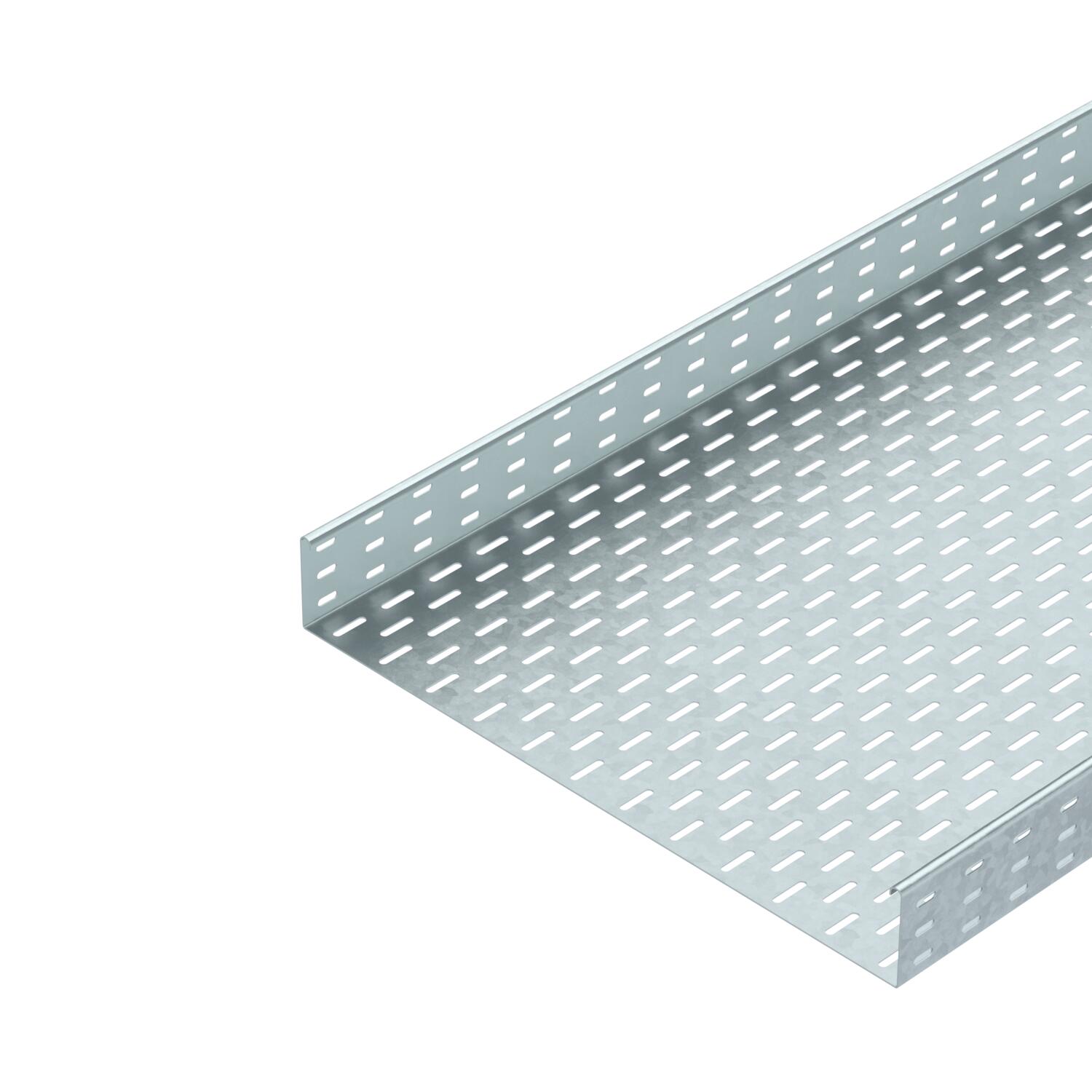

Caminho de cabos em chapa SKS 85 FT

Ref. 6058744 | EAN 4012196061754

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

SKS 85 = Sistema de caminhos de cabos em chapa para cargas pesadas, com uma altura lateral de 85 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Com tampa	não
Cor	zinco
Dimensão	85 x 600
Dimensão	85x600x3000
Espessura das chapas	1,5 mm
Espessura das chapas	0,6 in
Funktionsgaranti	não
Instalação no pavimento	sim
Material	Aço

Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	508 cm²
Secção transversal útil	50800 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

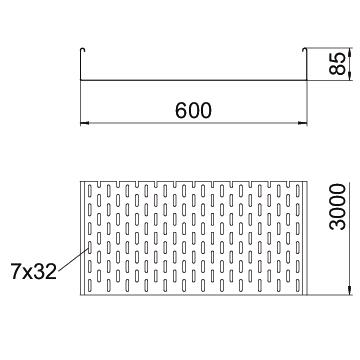

Dimensões

Altura	85 mm
Altura	3 in
Comprimento	10 ft
Comprimento	3000 mm

Largura	24 in
Largura	600 mm
Medida B	600 mm

Cargas

Distância de apoio de 1,5m	2,8 kN/m
Distância de apoio de 2,0m	2,25 kN/m

Distância de apoio de 2,5m	1,5 kN/m
Distância de apoio de 3,0m	0,75 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	20,1119 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	20,1119 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos em chapa SKS 85

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKS 810 FT	3000 mm	100 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6058620	m	3 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6058647	m	3 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6058698	m	3 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6058744	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta e curva 85 FT	RLVL 85 FT	6067816	Unidade	10 Unidade

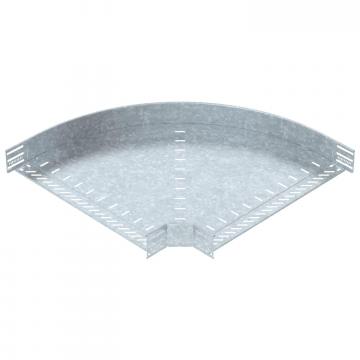

Ângulo 90º 85 FT	RB 90 860 FT	6036722	Unidade	1 Unidade

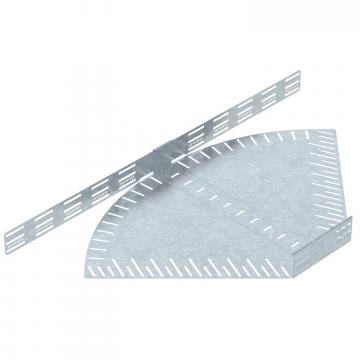

Ângulo ajustável 85 FT	RB W 860 FT	6037230	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 600 DD	6052724	m	3 m
Separador 85 DD	TSG 85 DD	6062331	m	3 m
Ângulo 90º 85 FT	RB 90 860 FT	7126611	Unidade	1 Unidade
