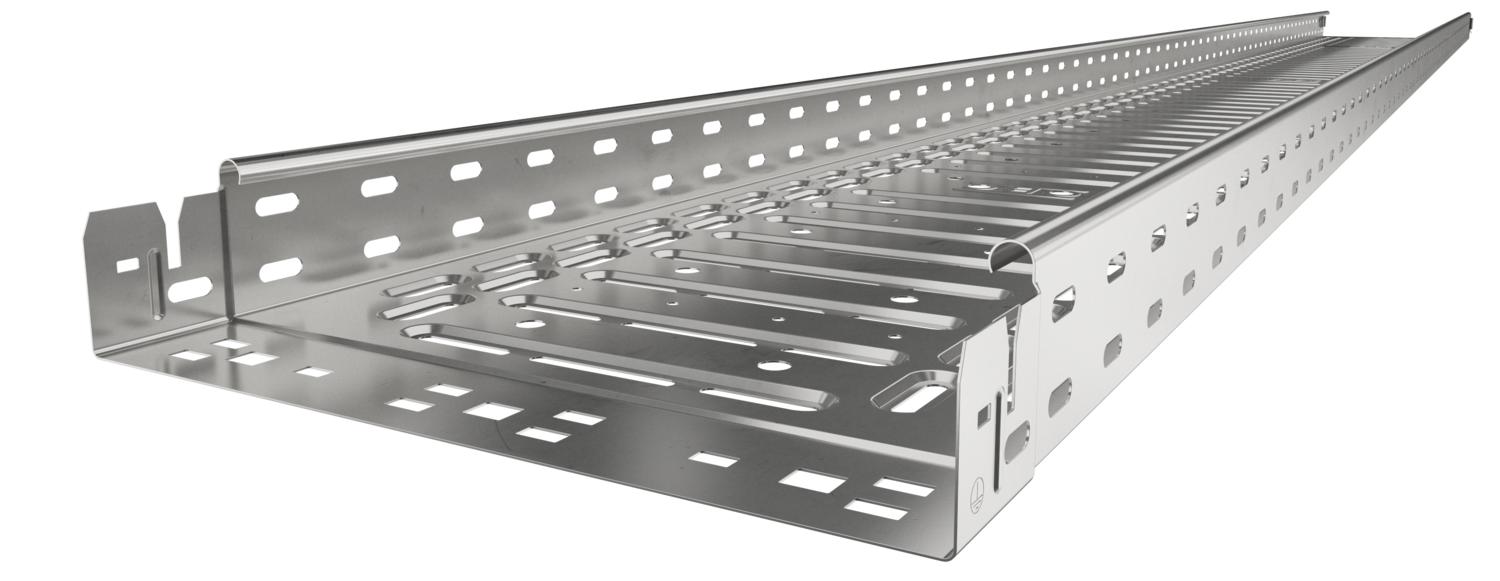

Caminho de cabos em chapa RKS-Magic® 60 A2
Ref. 6047613 | EAN 4012195706083
- Descrição do produto
-
Descrição do produtoCaminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.
A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
A ligação equipotencial continua é garantida sem componentes adicionais.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Atenuação da blindagem magnética com tampa 50 dB Atenuação da blindagem magnética sem tampa 20 dB Base perfurada 1 Com tampa não Comprimento útil 3000 mm Cor aço inoxidável Dimensão 60x100x3050 Espessura das chapas 0,75 mm Funktionsgaranti sim Instalação no pavimento sim Material Aço inoxidável, livre de ferrugem 1.4301 Perfuração lateral sim Proteção antifogo Manutenção de funções estrutura de suporte específica para cabos Representação de orifícios NATO não Secção transversal útil 5800 mm² Secção transversal útil 58 cm² Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não Dimensões
Altura 60 mm Comprimento 3050 mm Largura 100 mm Medida B 100 mm Medida y 50 mm Cargas
Distância de apoio de 1,0 m 1,2 kN/m Distância de apoio de 1,5m 0,9 kN/m Distância de apoio de 2,0m 0,6 kN/m Distância de apoio de 2,5m 0,4 kN/m Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 7,5243 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 7,5243 kg CO2e / 1 Metro Dados técnicos
Diagrama de cargas do caminho de cabos do tipo RKSM 60
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Conjunto de união rápida Magic A2
KTSMV 610 A2 6068958 1 Unidade
Ângulo 90° 60 A2
RB 90 610 A2 6036620 1 Unidade
Tampa com ferrolho A2
DRL 100 A2 6052878 3 m
Separador 60 A2
TSG 60 A2 6062084 3 m
Ângulo 90° Magic 60 A2
RBM 90 610 A2 6041180 1 Unidade - Downloads
-
