Caminho de cabos em chapa para grandes vãos WKSG 160 FT não | 6000 | 200 | 2

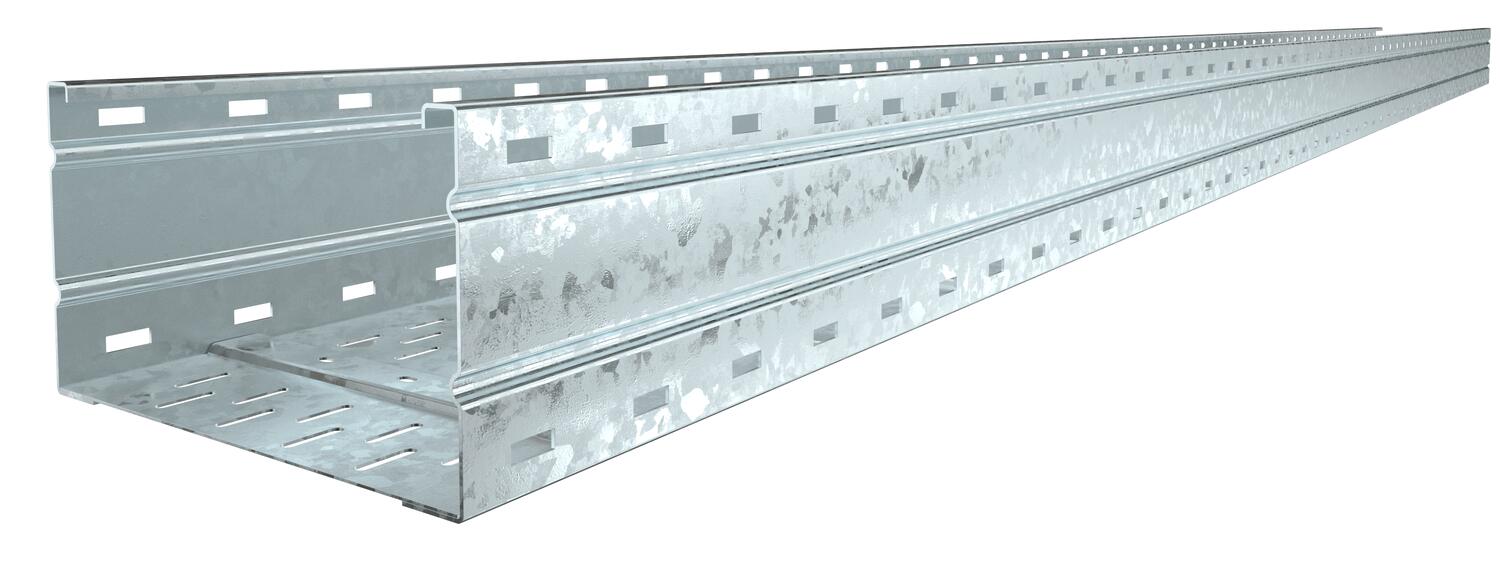

Caminho de cabos em chapa para grandes vãos WKSG 160 FT

Ref. 6098550 | EAN 4012196810734

Ref. / Tipo

Funktionsgaranti	não

Comprimento	6000 mm

Largura

Espessura das chapas	2 mm

Descrição do produto

Descrição do produto

Caminhos de cabos em chapa para grandes vãos, perfurados, com 160 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

As uniões WRV 160 devem ser encomendadas separadamente.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Comprimento útil	6000 mm
Cor	zinco
Dimensão	160x200x6000
Dimensão	200x6000
Espessura das chapas	2 mm
Funktionsgaranti	não

Instalação no pavimento	sim
Material	Aço
Perfuração lateral	sim
Secção transversal útil	30200 mm²
Secção transversal útil	302 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Versão conector	sem conector
Versão para grandes cargas	sim

Dimensões

Altura	160 mm
Comprimento	6000 mm
Largura	200 mm

Medida B	200 mm
Medida L	6000 mm

Cargas

Distância de apoio de 3,0m	2,9 kN/m
Distância de apoio de 3,5m	2,59 kN/m
Distância de apoio de 4,0m	2,3 kN/m
Distância de apoio de 4,5m	2,04 kN/m

Distância de apoio de 5,0m	1,8 kN/m
Distância de apoio de 6,0m	1,4 kN/m
Distância de apoio de 7,0m	1 kN/m
Distância de apoio de 8,0m	0,7 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	19,278 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	19,278 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos para grandes vãos do tipo WKSG 160

Todos os tipos

Todos os tipos

Tipo	Funktionsgaranti	Comprimento	Largura	Espessura das chapas	Ref.	Quantidade	Qte. minima fornec.
WKSG 162 FT	não	6000 mm	200 mm	2 mm	6098550	m	6 m
WKSG 163 FT	não	6000 mm	300 mm	2 mm	6098554	m	6 m
WKSG 164 FT	não	6000 mm	400 mm	2 mm	6098558	m	6 m
WKSG 165 FT	não	6000 mm	500 mm	2 mm	6098562	m	6 m
WKSG 166 FT	não	6000 mm	600 mm	2 mm	6098566	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa com ferrolho DD	WDRL 1116 20 DD	6227600	m	3 m
União reta FT	WRVL 160 FT	6227716	Unidade	2 Unidade
União curva 45°, interna FT	WRWV 160 I FT	6227910	Unidade	1 Unidade

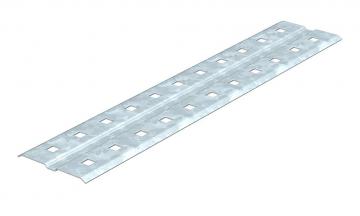

Régua tapa juntas DD	SSLB 200 DD	7070314	Unidade	20 Unidade
União articulada FT	WRGV 160 FT	6227961	Unidade	2 Unidade
Derivação simples 160 FT	WRAA 162 FT	6098827	Unidade	1 Unidade
Separador 110 DD	TSG 110 DD	6062335	m	3 m
