Caminho de cabos em chapa para grandes vãos WKSG 160 FS não | 6000 | 600 | 2

Caminho de cabos em chapa para grandes vãos WKSG 160 FS

Ref. 6098517 | EAN 4012196808335

Ref. / Tipo

Funktionsgaranti	não

Comprimento	6000 mm

Largura

Espessura das chapas	2 mm

Descrição do produto

Descrição do produto

Caminhos de cabos em chapa para grandes vãos, perfurados, com 160 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

As uniões WRV 160 devem ser encomendadas separadamente.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Comprimento útil	6000 mm
Cor	zinco
Dimensão	160 x 600
Dimensão	160x600x6000
Espessura das chapas	2 mm
Funktionsgaranti	não

Instalação no pavimento	sim
Material	Aço
Perfuração lateral	sim
Secção transversal útil	914 cm²
Secção transversal útil	91400 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Versão conector	sem conector
Versão para grandes cargas	sim

Dimensões

Altura	160 mm
Comprimento	6000 mm
Largura	600 mm

Medida B	600 mm
Medida L	6000 mm

Cargas

Distância de apoio de 3,0m	3 kN/m
Distância de apoio de 3,5m	2,73 kN/m
Distância de apoio de 4,0m	2,5 kN/m
Distância de apoio de 4,5m	2,24 kN/m

Distância de apoio de 5,0m	2 kN/m
Distância de apoio de 6,0m	1,6 kN/m
Distância de apoio de 7,0m	1,3 kN/m
Distância de apoio de 8,0m	1 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	30,9536 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	30,9536 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos para grandes vãos do tipo WKSG 160

Todos os tipos

Todos os tipos

Tipo	Funktionsgaranti	Comprimento	Largura	Espessura das chapas	Ref.	Quantidade	Qte. minima fornec.
WKSG 162 FS	não	6000 mm	200 mm	2 mm	6098501	m	6 m
WKSG 163 FS	não	6000 mm	300 mm	2 mm	6098505	m	6 m
WKSG 164 FS	não	6000 mm	400 mm	2 mm	6098509	m	6 m
WKSG 165 FS	não	6000 mm	500 mm	2 mm	6098513	m	6 m
WKSG 166 FS	não	6000 mm	600 mm	2 mm	6098517	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa com ferrolho FS	WDRL 1116 60 FS	6227465	m	3 m
União reta FS	WRVL 160 FS	6227708	Unidade	2 Unidade
União curva 160 FS	WRWVK 160 FS	6227832	Unidade	2 Unidade
União curva 45°, interna 160 FS	WRWV 160 I FS	6227902	Unidade	1 Unidade

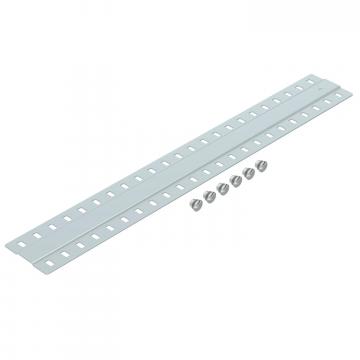

Régua tapa juntas FS	SSLB 600 FS	7070233	Unidade	20 Unidade
União articulada FS	WRGV 160 FS	6227953	Unidade	2 Unidade
Separador 110 FS	TSG 110 FS	6062122	m	3 m
