Caminho de cabos em chapa para grandes vãos WKSG 110 FT não | 6000 | 600 | 2

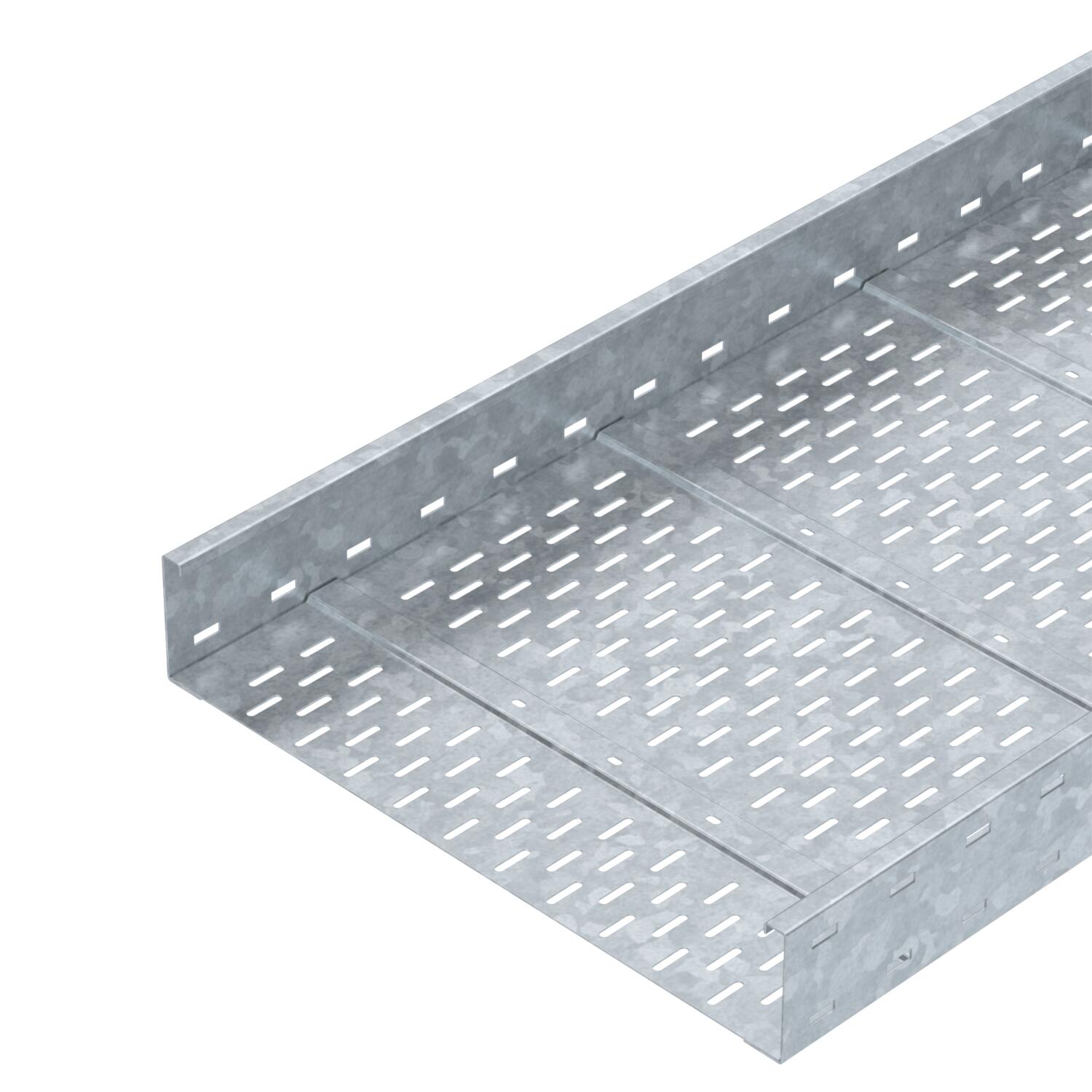

Caminho de cabos em chapa para grandes vãos WKSG 110 FT

Ref. 6098157 | EAN 4012196033973

Ref. / Tipo

Funktionsgaranti	não

Comprimento	6000 mm

Largura

Espessura das chapas	2 mm

Descrição do produto

Descrição do produto

Caminhos de cabos em chapa para grandes vãos, perfurados, com 110 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

As uniões retas do tipo WRVL 110 devem ser encomendados separadamente.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Comprimento útil	6000 mm
Cor	zinco
Dimensão	110 x 600
Dimensão	110x600x6000
Espessura das chapas	2 mm
Funktionsgaranti	não

Instalação no pavimento	sim
Material	Aço
Perfuração lateral	sim
Secção transversal útil	61400 mm²
Secção transversal útil	614 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Versão conector	sem conector
Versão para grandes cargas	sim

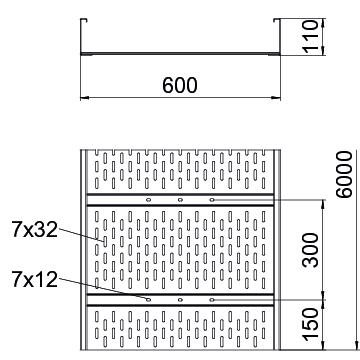

Dimensões

Altura	110 mm
Comprimento	6000 mm
Largura	600 mm

Medida B	600 mm
Medida L	6000 mm

Cargas

Distância de apoio de 3,0m	2,9 kN/m
Distância de apoio de 3,5m	2,43 kN/m
Distância de apoio de 4,0m	2 kN/m
Distância de apoio de 4,5m	1,72 kN/m

Distância de apoio de 5,0m	1,5 kN/m
Distância de apoio de 6,0m	1 kN/m
Distância de apoio de 7,0m	0,7 kN/m
Distância de apoio de 8,0m	0,4 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	26,1055 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	26,1055 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos para grandes vãos do tipo WKSG 110

Todos os tipos

Todos os tipos

Tipo	Funktionsgaranti	Comprimento	Largura	Espessura das chapas	Ref.	Quantidade	Qte. minima fornec.
WKSG 120 FT	não	6000 mm	200 mm	2 mm	6098141	m	6 m
WKSG 130 FT	não	6000 mm	300 mm	2 mm	6098145	m	6 m
WKSG 140 FT	não	6000 mm	400 mm	2 mm	6098149	m	6 m
WKSG 150 FT	não	6000 mm	500 mm	2 mm	6098153	m	6 m
WKSG 160 FT	não	6000 mm	600 mm	2 mm	6098157	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa com ferrolho DD	WDRL 1116 60 DD	6227616	m	3 m
União reta FT	WRVL 110 FT	6091180	Unidade	2 Unidade
Régua tapa juntas DD	SSLB 600 DD	7070334	Unidade	20 Unidade
União articulada FT	WRGV 110 FT	6091334	Unidade	2 Unidade
Ângulo 90º 110 FT	WRB 90 160 FT	6098360	Unidade	1 Unidade
Derivação simples 110 FT	WRAA 160 FT	6098461	Unidade	1 Unidade
Separador 85 DD	TSG 85 DD	6062331	m	3 m
