Caminho de cabos em chapa para grandes vãos WKSG 110 FS não | 6000 | 400 | 2

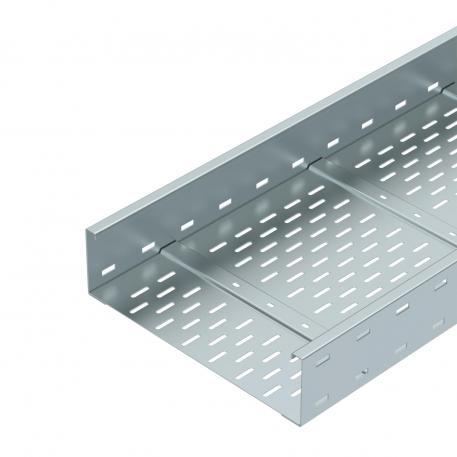

Caminho de cabos em chapa para grandes vãos WKSG 110 FS

Ref. 6098119 | EAN 4012196351558

Ref. / Tipo

Funktionsgaranti	não

Comprimento	6000 mm

Largura

Espessura das chapas	2 mm

Descrição do produto

Descrição do produto

Caminhos de cabos em chapa para grandes vãos, perfurados, com 110 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

As uniões retas do tipo WRVL 110 devem ser encomendados separadamente.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Comprimento útil	6000 mm
Cor	zinco
Dimensão	110x400x6000
Dimensão	400 x 110
Espessura das chapas	2 mm
Funktionsgaranti	não

Instalação no pavimento	sim
Material	Aço
Perfuração lateral	sim
Secção transversal útil	40800 mm²
Secção transversal útil	408 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Versão conector	sem conector
Versão para grandes cargas	sim

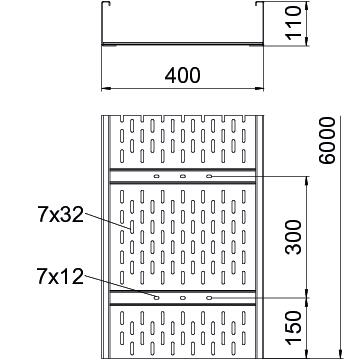

Dimensões

Altura	110 mm
Comprimento	6000 mm
Largura	400 mm

Medida B	400 mm
Medida H	10 mm
Medida L	6000 mm

Cargas

Distância de apoio de 3,0m	2,9 kN/m
Distância de apoio de 3,5m	2,43 kN/m
Distância de apoio de 4,0m	2 kN/m
Distância de apoio de 4,5m	1,72 kN/m

Distância de apoio de 5,0m	1,5 kN/m
Distância de apoio de 6,0m	1 kN/m
Distância de apoio de 7,0m	0,7 kN/m
Distância de apoio de 8,0m	0,4 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	22,1046 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	22,1046 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos para grandes vãos do tipo WKSG 110

Todos os tipos

Todos os tipos

Tipo	Funktionsgaranti	Comprimento	Largura	Espessura das chapas	Ref.	Quantidade	Qte. minima fornec.
WKSG 120 FS	não	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	não	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	não	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	não	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	não	6000 mm	600 mm	2 mm	6098127	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa com ferrolho FS	WDRL 1116 40 FS	6227449	m	3 m
União reta FS	WRVL 110 FS	6091164	Unidade	2 Unidade
União curva 110 FS	WRWVK 110 FS	6091377	Unidade	2 Unidade
Régua tapa juntas FS	SSLB 400 FS	7070221	Unidade	20 Unidade
União articulada FS	WRGV 110 FS	6091318	Unidade	2 Unidade
Ângulo 90° 110 FS	WRB 90 140 FS	6098312	Unidade	1 Unidade
Derivação simples 110 FS	WRAA 140 FS	6098413	Unidade	1 Unidade
Separador 85 FS	TSG 85 FS	6062114	m	3 m
