Caminho de cabos em chapa MKS-Magic® 110 A2 3050 | 600 | 110 | 1 | não | aço inoxidável | Aço inoxidável, livre de ferrugem 1.4301 | brilhante, pós-tratamento

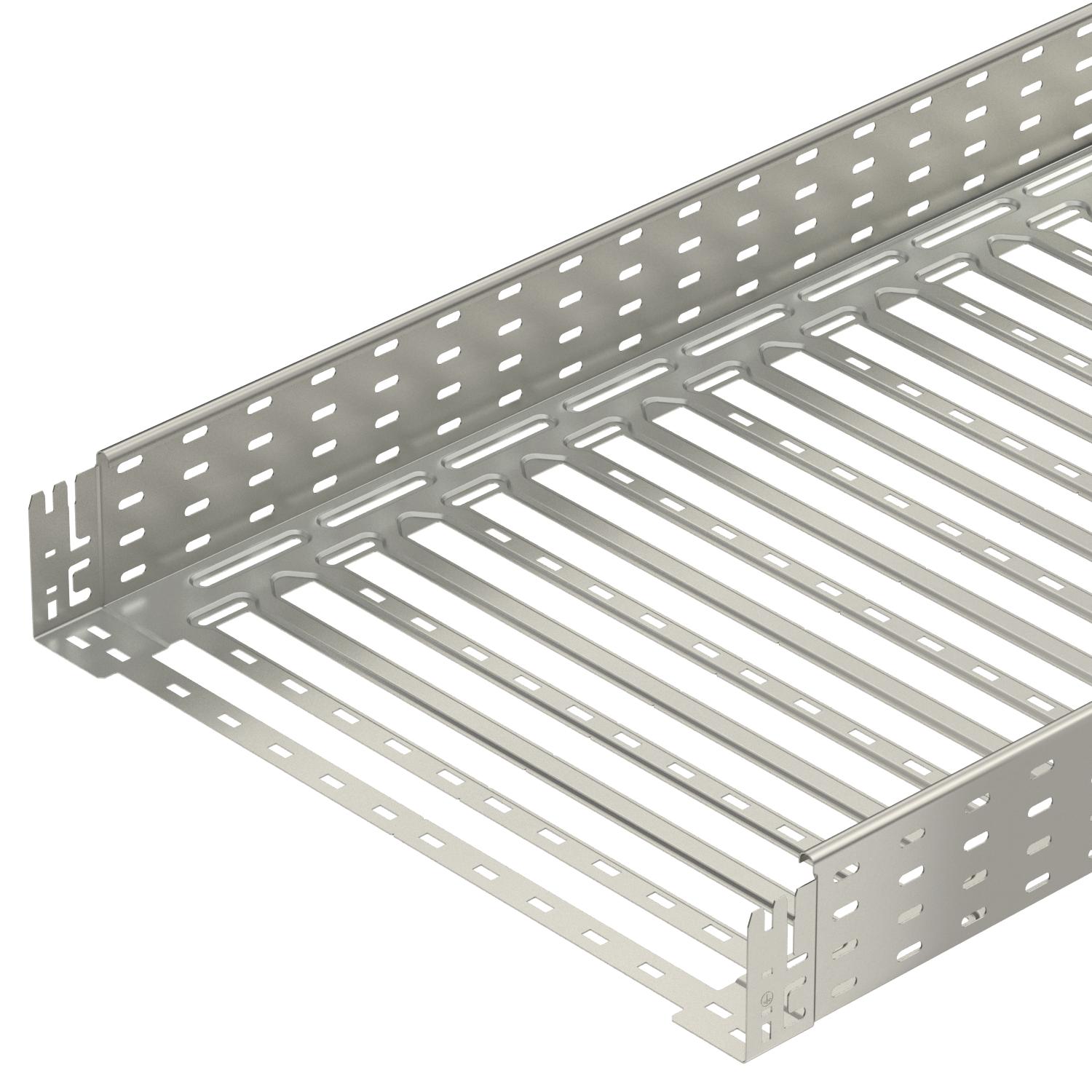

Caminho de cabos em chapa MKS-Magic® 110 A2

Ref. 6059202 | EAN 4012195831242

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	110 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Cor	aço inoxidável

Material	Aço inoxidável, livre de ferrugem 1.4301

Superfície	brilhante, pós-tratamento

Descrição do produto

Descrição do produto

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.

A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Aplicação sistema de pulverizadores	sim
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Com tampa	não
Comprimento útil	3000 mm
Cor	aço inoxidável
Dimensão	110x600x3050
Espessura das chapas	1 mm
Funktionsgaranti	não
Instalação no pavimento	sim

Material	Aço inoxidável, livre de ferrugem 1.4301
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	65500 mm²
Secção transversal útil	655 cm²
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dimensões

Altura	110 mm
Comprimento	3050 mm
Largura	600 mm
Medida B	600 mm

Medida L	480 mm
Medida x	496 mm
Medida y	562 mm

Cargas

Distância de apoio de 1,5m	1,1 kN/m
Distância de apoio de 2,0m	0,95 kN/m

Distância de apoio de 2,5m	0,8 kN/m
Distância de apoio de 3,0m	0,65 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	32,3045 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	32,3045 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKSM 110

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSM 110 A2	3050 mm	100 mm	110 mm	1 mm	não	aço inoxidável	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6059190	m	3 m
MKSM 120 A2	3050 mm	200 mm	110 mm	1 mm	não	aço inoxidável	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6059194	m	3 m
MKSM 130 A2	3050 mm	300 mm	110 mm	1 mm	não	aço inoxidável	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6059196	m	3 m
MKSM 140 A2	3050 mm	400 mm	110 mm	1 mm	não	aço inoxidável	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6059198	m	3 m
MKSM 160 A2	3050 mm	600 mm	110 mm	1 mm	não	aço inoxidável	Aço inoxidável, livre de ferrugem 1.4301	brilhante, pós-tratamento	6059202	m	3 m
