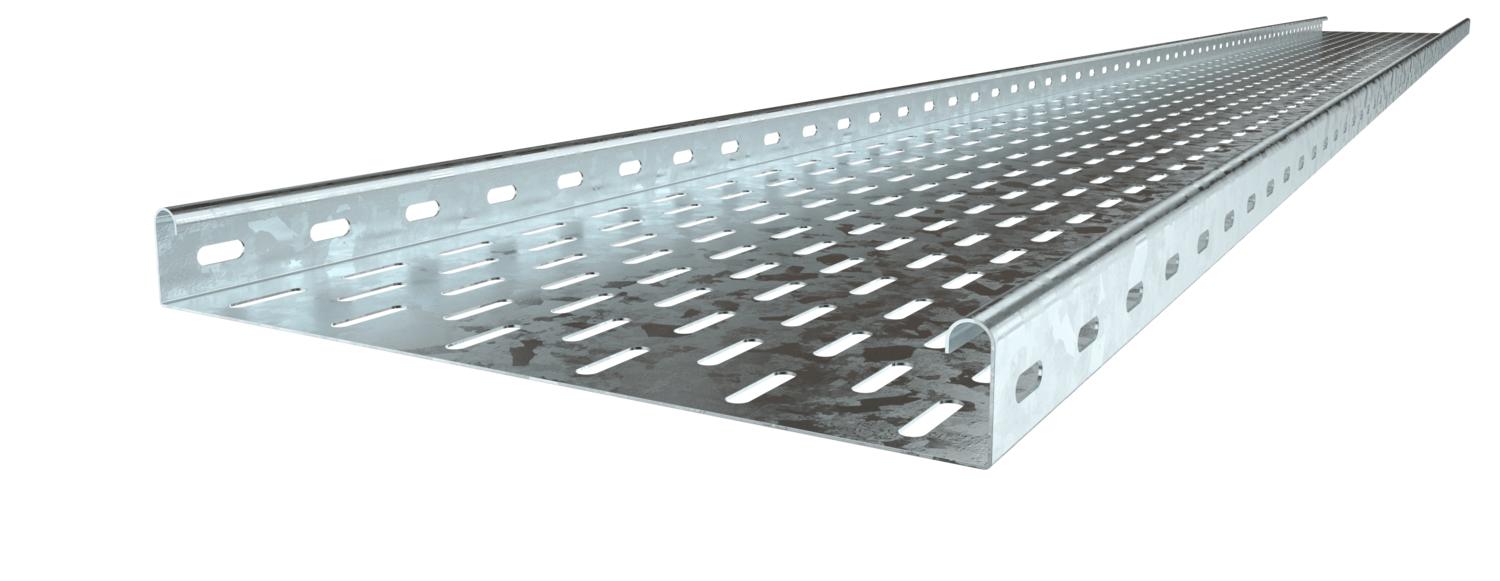

Caminho de cabos em chapa MKS 35 FT
Ref. 6053106 | EAN 4012196059294
- Descrição do produto
-
Descrição do produtoMKS 35 = Sistema de caminhos de cabos em chapa para cargas médias com altura lateral de 35 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Com tampa não Conformidade com ROHS sim Cor zinco Dimensão 35 x 100 Dimensão 35x100x3000 Espessura das chapas 0,04 in Espessura das chapas 1 mm Funktionsgaranti não Instalação no pavimento sim Material Aço Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 33 cm² Secção transversal útil 3300 mm² Série do produto Série MKS Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dimensões
Altura 35 mm Comprimento 3000 mm Comprimento 10 ft Largura 100 mm Largura 4 in Medida B 100 mm Cargas
Distância de apoio de 1,0 m 1,2 kN/m Distância de apoio de 1,5m 0,75 kN/m Distância de apoio de 2,0m 0,55 kN/m Distância de apoio de 2,5m 0,3 kN/m Distância de apoio de 3,0m 0,2 kN/m Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 3,5372 kg CO₂e Data de medição do valor de CO2 2025-05-14T00:00:00.000+0200 Declared Unit Metro Declared Unit Quantity 1 Pegada de CO2 (GWP) do berço ao portão 3,5372 kg CO2e / 1 Metro Dados técnicos
Diagrama de cargas do caminho de cabos do tipo MKS 35
-
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
-
Distância entre apoios em m
-
Flexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
-
Curva de flexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa com ferrolho FT
DRL 100 FT 6051340 3 m
Tampa com ferrolho DD
DRL 100 DD 6052703 3 m
Separador 30 DD
TSG 30 DD 6062314 3 m - Downloads
-
