Camimho de cabos em varão C CGR 50 FT

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	50 mm

Diâmetro do arame	4,5 mm

Secção transversal útil

Funktionsgaranti	não

Descrição do produto

Descrição do produto

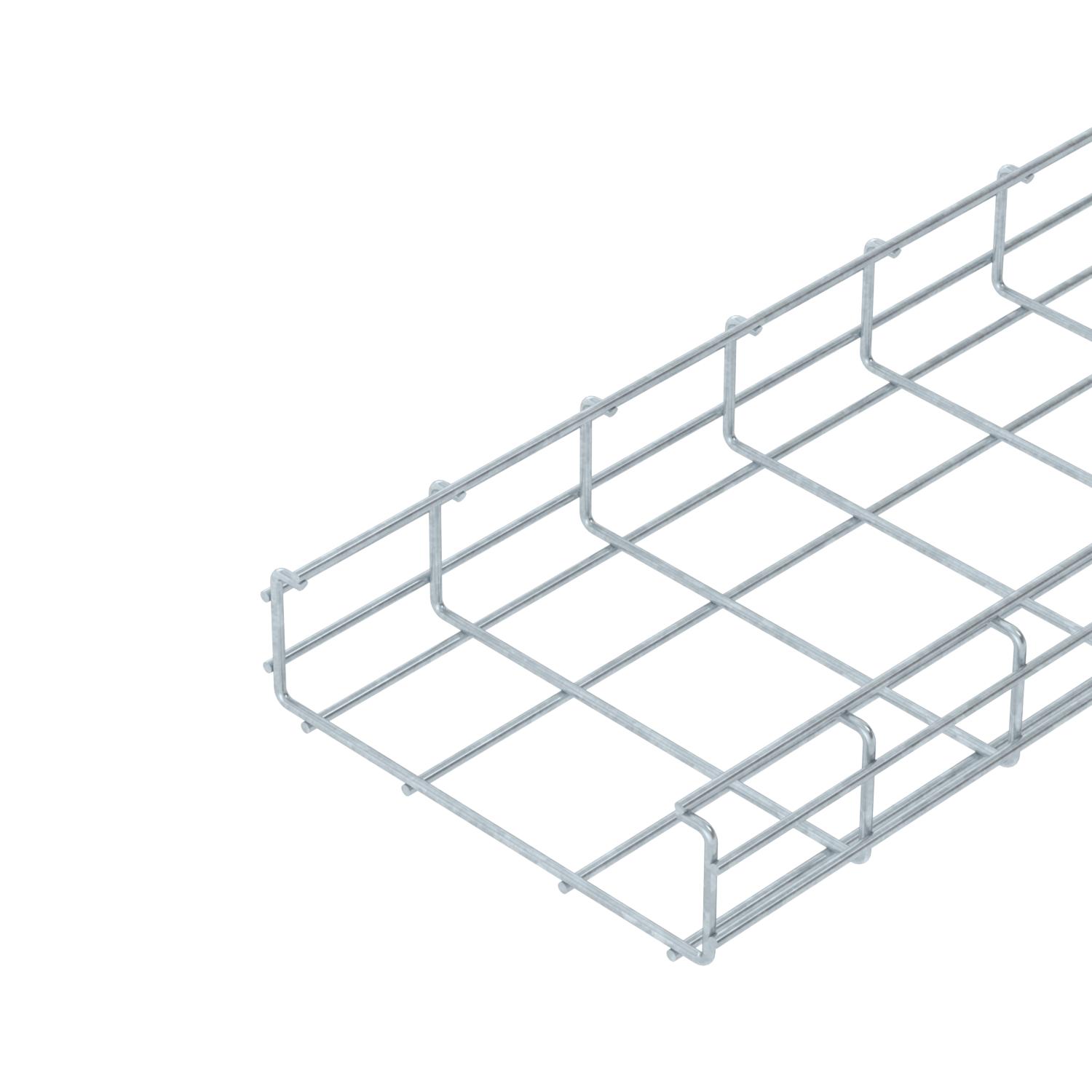

Caminho de cabos em varão eletrosoldado em C com altura lateral de 50 mm.
Atenuação da blindagem magnética 15 dB

Dados técnicos

Secção transversal útil	7500 mm²
Separador integrado	sem
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Distância de apoio de 1,0 m	1,1 kN/m
Distância de apoio de 1,5m	0,7 kN/m

Distância de apoio de 2,0m	0,4 kN/m

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	3,75 kg CO2e / 1 Metro

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
CGR 50 100 FT	3000 mm	100 mm	50 mm	4,5 mm	34 cm²	não	6017436	m	3 m
CGR 50 200 FT	3000 mm	200 mm	50 mm	4,5 mm	75 cm²	não	6017444	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	GSV 34 FT	6016634	Unidade	20 Unidade
Derivação vertical 45º FT	MW 45 SL10 FT	6017320	Unidade	20 Unidade
Fixador para fixação de separador	KS GR A2	6062282	Unidade	30 Unidade
Separador 30 DD	TSG 30 DD	6062314	m	3 m
