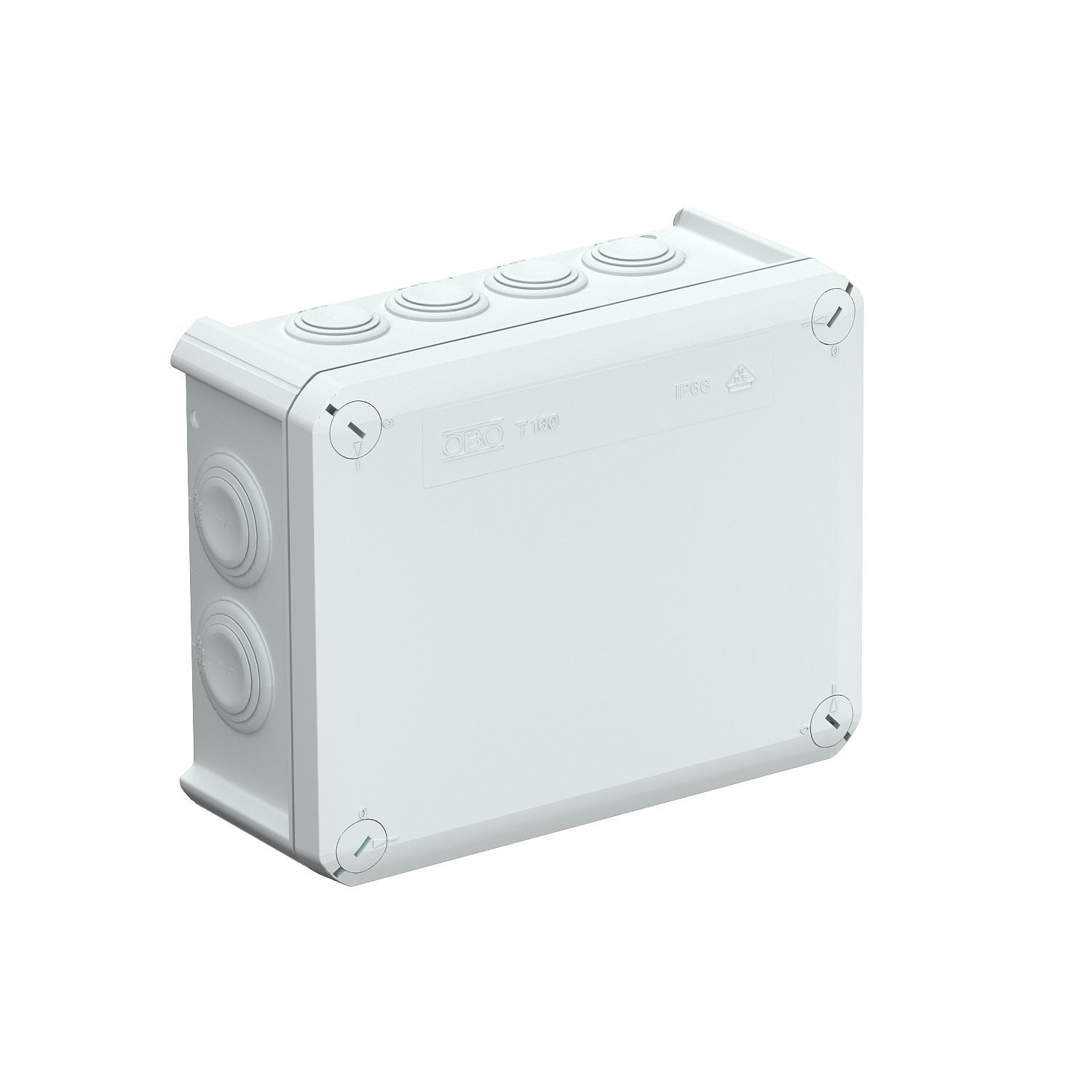

Caixa de derivação T 160, bucim cónico
Ref. 2007093 | EAN 4012195246800
- Descrição do produto
-
Descrição do produtoCaixa de derivação para conectar cabos em áreas interiores e áreas exteriores protegidas. Forma retangular com bucins cónicos nas laterais e entradas quebráveis na base. Adequado para a montagem na parede / teto e para a montagem em suportes para caixas de derivação. Com opção de fixação interna e montagem através de parafusos nos cantos. Tampa com fecho rápido, pode ser selada a chumbo. Fabricada em materiais resistentes aos raios UV e livres de halogéneo.
Caixa de derivação de acordo com a DIN EN 60670. Resistente ao fio incandescente segundo a DIN EN 60695-2-11, temperatura de ensaio 650 °C. Resistência ao impacto IK05 de acordo com a DIN EN 50102.
-
- Dados técnicos
-
Dados técnicos

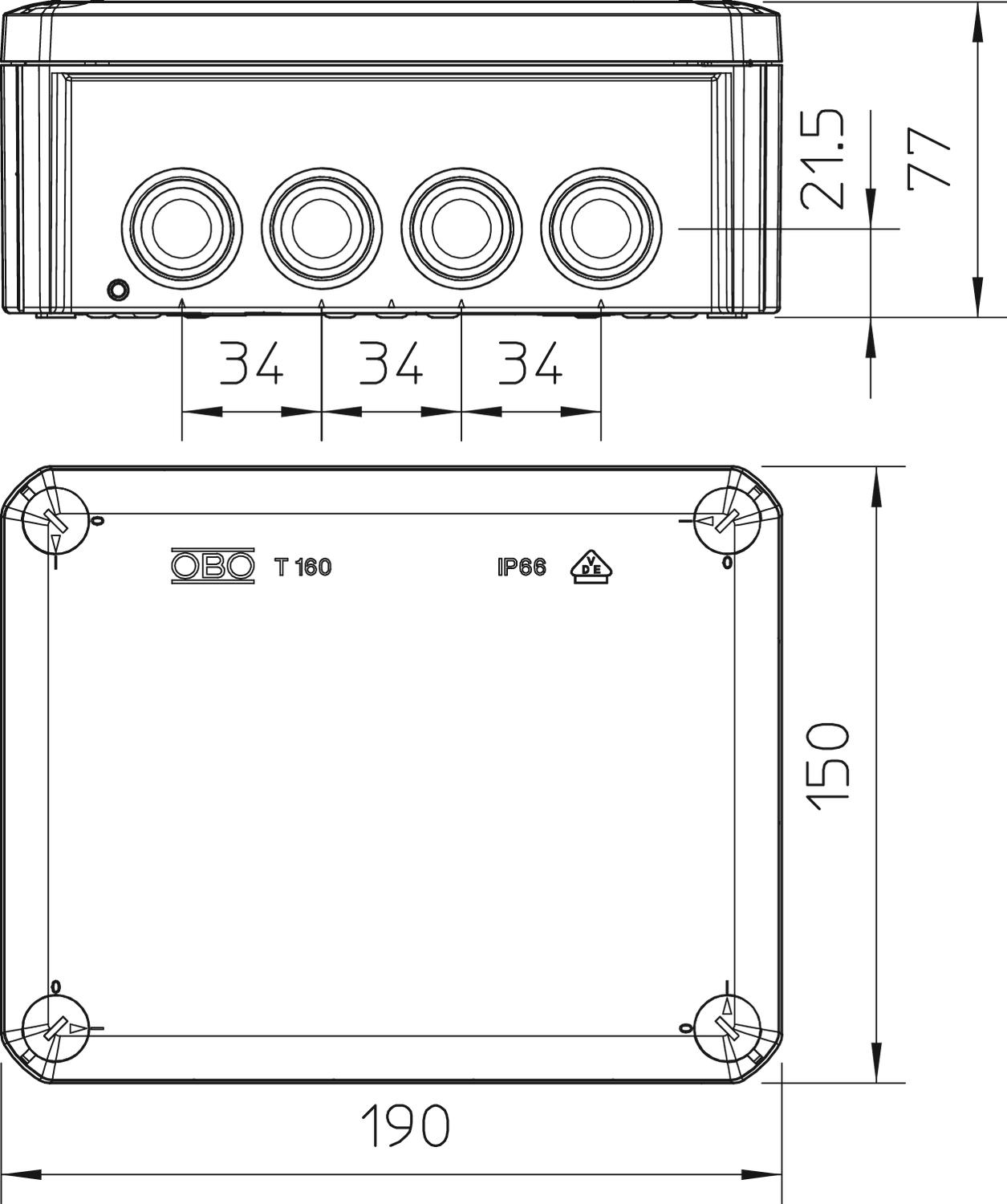

Agrupável sim Altura 77 mm Com blindagem não Com tampa sim Comprimento 190 mm Cor cinzento claro; RAL 7035 Dimensão 190x150x77 Dimensões internas 176x135x67 mm Entrada pela parte de trás sim Entradas 7 x M25
5 x M32
Fixação da tampa aparafusado Forma retangular Funktionsgaranti sem Gama de temperaturas de aplicação máx. 60 °C Gama de temperaturas de aplicação mín. -5 °C Grau de proteção IP66 Grau de proteção código IK IK05 Largura 150 mm Livre de halogéneos sim Material Polipropileno, reforçado a fibra de vidro Montagem sem Número de entradas 12 para zona Ex com gás sem para zona Ex com poeira sem Para zonas potencialmente explosivas sem Pegada de CO2 (GWP) do berço ao portão 1,2267 kg CO₂e / 1 Peça Reforçado a fibra de vidro sim resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C Resistente a intempéries não Secção transversal nominal mín. 16 mm² Selável sim Tampa não transparente Tampa transparente não Tensão de isolamento do dimensionamento Ui 500 V Tensões nominais 500 V Tipo de entrada Cabo Tipo de entrada Bucim cónico Tipo de montagem Montagem na parede/teto Tipo de versão da caixa Membrana de nível separável Versão verificada quanto a explosões não - Todos os tipos
