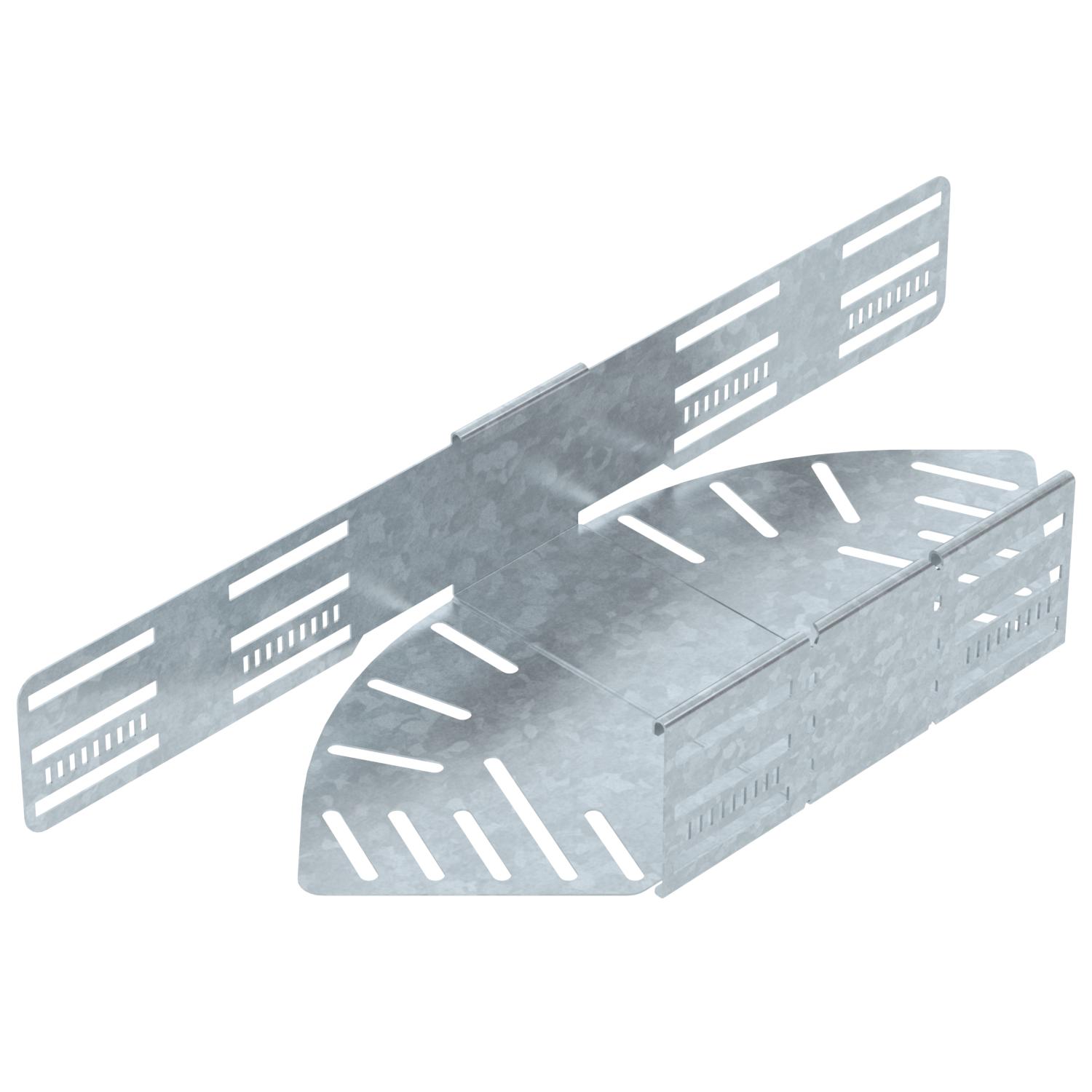

Ângulo ajustável 85 FT
Ref. 6037222 | EAN 4012197341831
- Descrição do produto
-
Descrição do produtoÂngulo ajustável para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 85 mm. Ângulo ajustável de 0 - 90°. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos

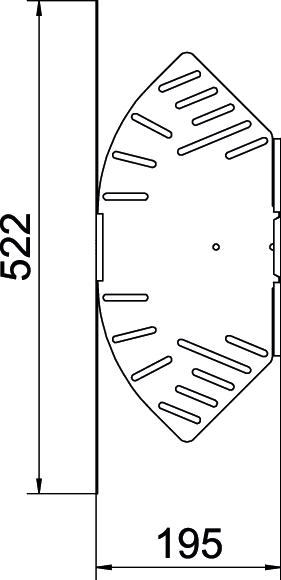

Aço inoxidável, decapado não Alteração da direção horizontal Altura 85 mm Com tampa não Cor zinco Curva (ângulo) regulável Dimensão 85x200 Espessura da base 1 mm Espessura da travessa 1,25 mm Espessura das chapas 1 mm Funktionsgaranti não Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Instalação no pavimento sim Largura 200 mm Material Aço Medida B 200 mm Medida L 522 mm Medida R 50 mm Modelo Arco articulado_completo Número recomendado de parafusos 16 St. Pegada de CO2 (GWP) do berço ao portão 3,717 kg CO2e / 1 Peça Perfuração lateral sim Representação de orifícios NATO não Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado/fixado Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

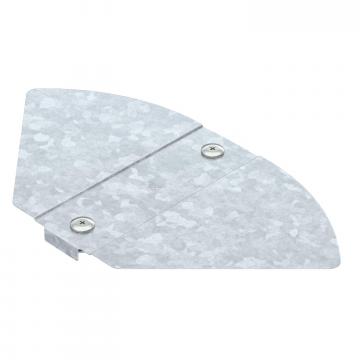

Tampa para ângulo ajustável DD
RBD W 200 DD 6037544 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2
DOP A2 6035998 1 Unidade
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
Ficha técnica RB W 820 FT / 6037222 , 0.20MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE RB W 820 FT / 6037222 , 0.13MB , pdfDeclaração de conformidade do Reino Unido RB W 820 FT / 6037222 , 0.09MB , pdfREACH Declaração de conformidade RB W 820 FT / 6037222 , 0.12MB , pdfRoHS Declaração de conformidade RB W 820 FT / 6037222 , 0.13MB , pdfInstruções de montagem Latchable Magic cable tray systems , 12.15MB , pdfInstruções de montagem Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
