Ângulo ajustável 110 FT
Ref. 6037320 | EAN 4012197342159
- Descrição do produto
-

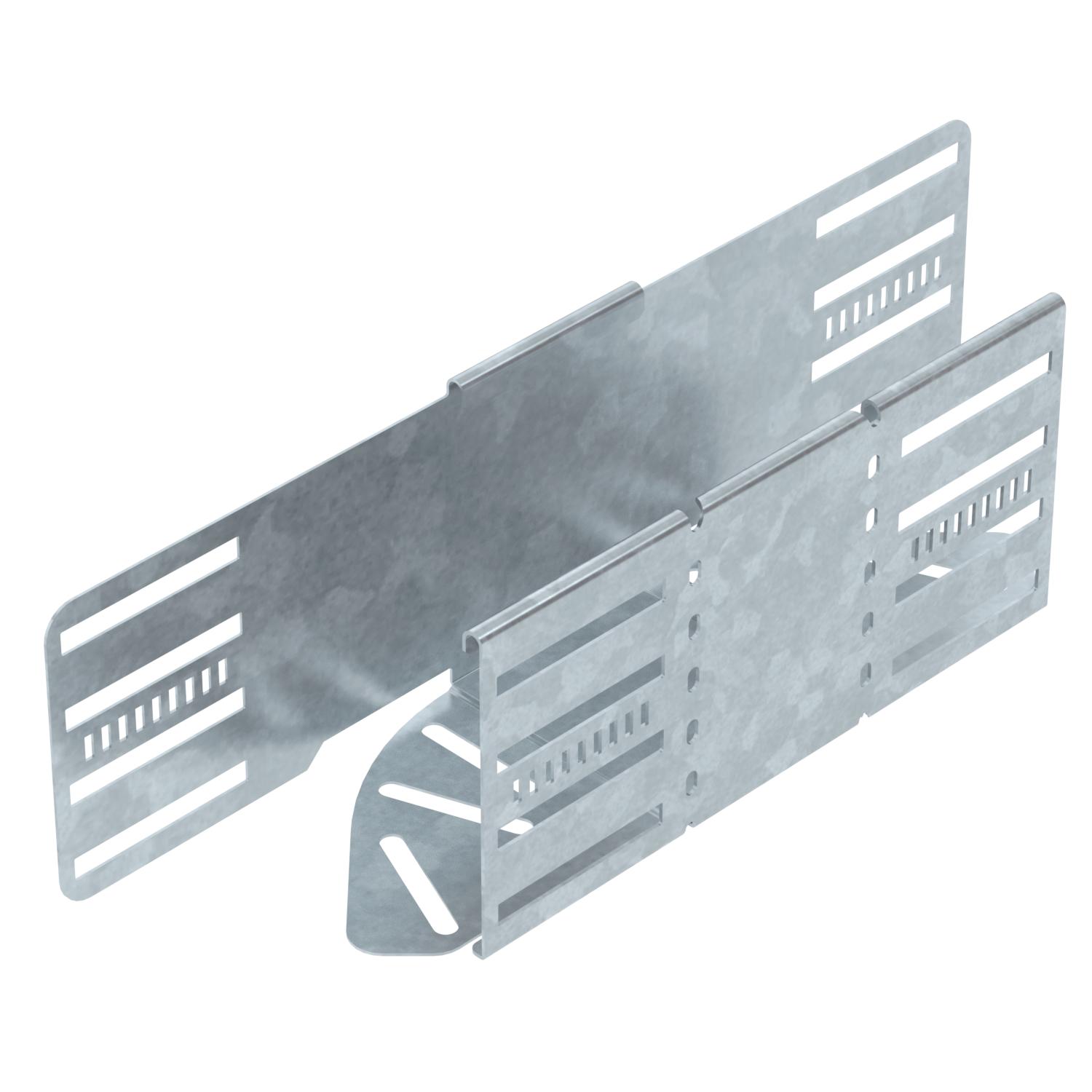

Descrição do produtoÂngulo ajustável para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Ângulo ajustável de 0 - 90°. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos

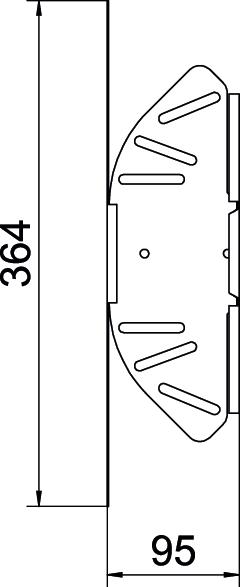

Aço inoxidável, decapado não Alteração da direção horizontal Altura 110 mm Com tampa não Cor zinco Curva (ângulo) regulável Dimensão 110x100 Espessura da base 1 mm Espessura da travessa 1,25 mm Espessura das chapas 1 mm Funktionsgaranti não Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Instalação no pavimento sim Largura 100 mm Material Aço Medida B 100 mm Medida L 364 mm Medida R 50 mm Modelo Ângulo rígido Número recomendado de parafusos 18 St. Pegada de CO2 (GWP) do berço ao portão 2,274 kg CO2e / 1 Peça Perfuração lateral sim Representação de orifícios NATO não Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado/fixado Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para ângulo ajustável DD
RBD W 100 DD 6037540 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2
DOP A2 6035998 1 Unidade
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
