Abraçadeira BBS tipo W simples, placa de pressão em plástico, Al
Ref. 1187908 | EAN 4012196855032
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS tipo W, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em ferros angulares até < 40 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-

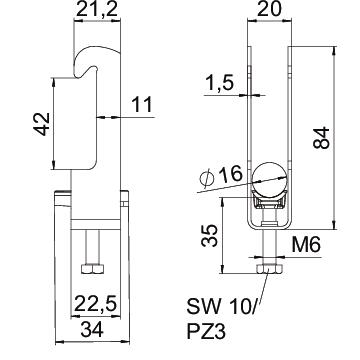

Dimensões
Altura 84 mm Com contraplaca não Com placa de plástico sim Comprimento 22,5 mm Comprimento exterior 34 mm Dimensão 12-16mm Espessura das chapas 1,5 mm Intervalo de aperto D máx. 16 mm Intervalo de aperto D mín. 12 mm Largura 20 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Alumínio Material adicional Alumínio Material da cuba Plástico Máx. Binário de aperto 3 Nm Medida A 22,5 mm Medida B 20 mm Medida C 34 mm Medida G (mm) M6 Medida H 84 mm Medida L 35 mm Medida t 1,5 mm Número de cabos/tubos 1 para diâmetro de tubo máx. 16 mm para diâmetro de tubo mín. 12 mm Pegada de CO2 (GWP) do berço ao portão 0,2687 kg CO₂e / 1 Peça Qualidade do material da cuba Polipropileno Rosca M6 Superfície adicional sem tratamento Tipo de montagem Perfil angular - Todos os tipos
- Downloads
-
Ficha técnica BS-W1-K-16 ALU / 1187908 , 0.23MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade do Reino Unido BS-W1-K-16 ALU / 1187908 , 0.09MB , pdfInstruções de montagem Clamp clip W foot, plastic , 2.96MB , pdf
