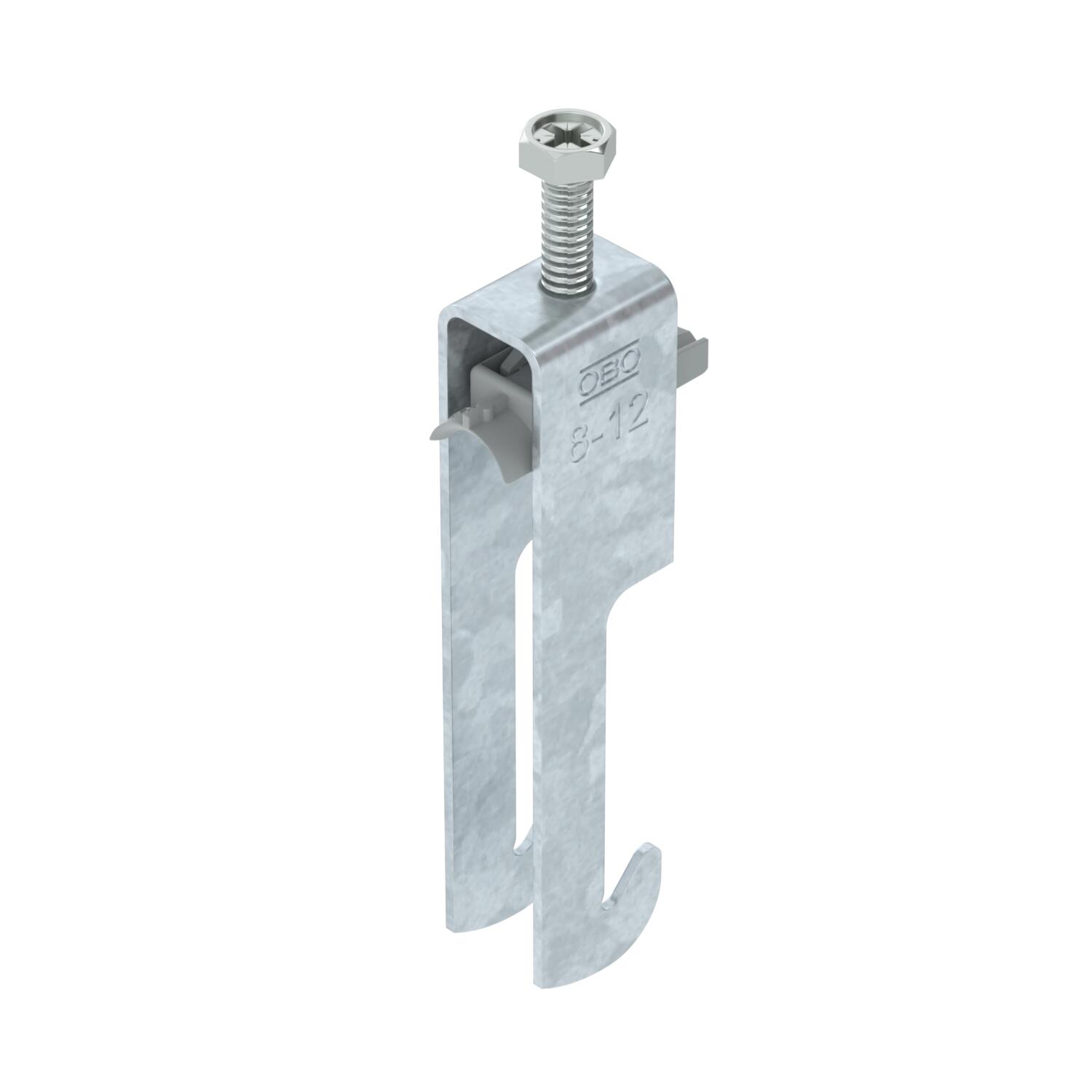

Abraçadeira BBS tipo W dupla, placa de pressão em plástico, FT
Ref. 1187703 | EAN 4012196854349
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS tipo W, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 2 cabos individuais em ferros angulares até < 40 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-

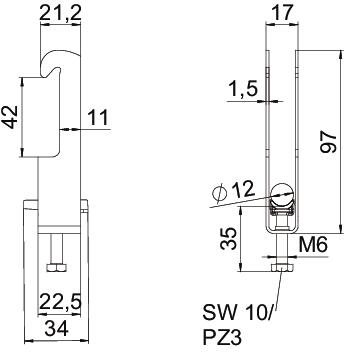

Dimensões
Altura 97 mm Com contraplaca não Com placa de plástico sim Comprimento 22,5 mm Comprimento exterior 34 mm Dimensão 08-12mm Espessura das chapas 1,5 mm Intervalo de aperto D máx. 12 mm Intervalo de aperto D mín. 8 mm Largura 17 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço Material adicional Aço Material da cuba Plástico Máx. Binário de aperto 3 Nm Medida A 22,5 mm Medida B 17 mm Medida C 34 mm Medida G (mm) M6 Medida H 97 mm Medida L 35 mm Medida t 1,5 mm Número de cabos/tubos 2 para diâmetro de tubo máx. 12 mm para diâmetro de tubo mín. 8 mm Qualidade do material da cuba Polipropileno Rosca M6 Superfície Galvanizado por imersão a quente após maquinação Superfície adicional galvanizado a quente por centrifugação Tipo de montagem Perfil angular - Todos os tipos
- Downloads
-
Ficha técnica BS-W2-K-12 FT / 1187703 , 0.24MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade UE BS-W2-K-12 FT / 1187703 , 0.13MB , pdfDeclaração de conformidade do Reino Unido BS-W2-K-12 FT / 1187703 , 0.09MB , pdfInstruções de montagem Clamp clip W foot, plastic , 2.96MB , pdf
