Abraçadeira BBS tipo U tripla, placa de pressão em plástico, Al
Ref. 1186931 | EAN 4012196851973
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS tipo U, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 3 cabos individuais em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-

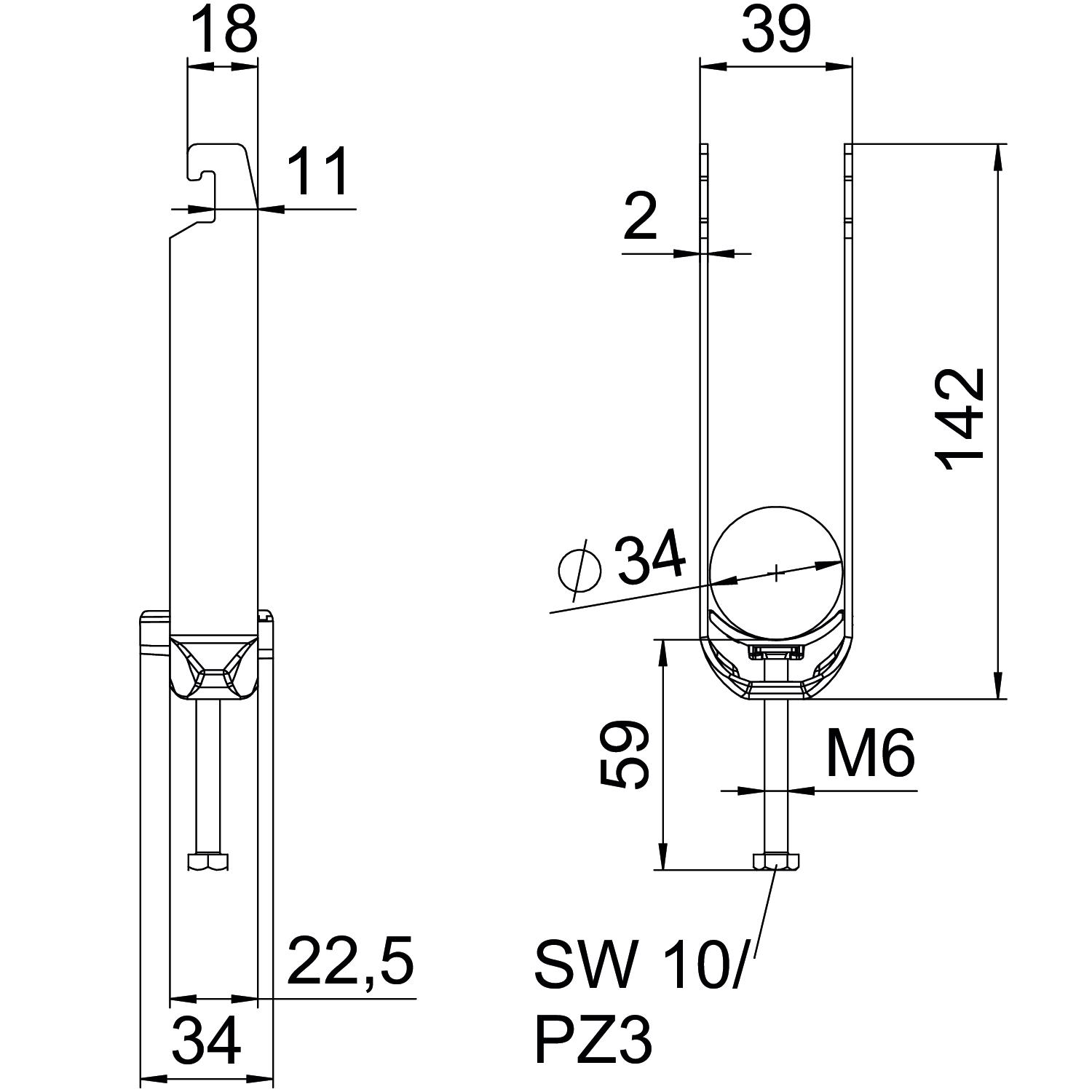

Dimensões
Altura 142 mm Com contraplaca não Com placa de plástico sim Com placa metálica não Comprimento 22,5 mm Comprimento exterior 34 mm Dimensão 28-34mm Espessura das chapas 2 mm Intervalo de aperto D máx. 34 mm Intervalo de aperto D mín. 28 mm Largura 39 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Alumínio Material adicional Alumínio Material da cuba Plástico Máx. Binário de aperto 3 Nm Medida A 22,5 mm Medida B 39 mm Medida C 34 mm Medida G (mm) M6 Medida H 142 mm Medida L 59 mm Medida t 2 mm Número de cabos/tubos 3 para diâmetro de tubo máx. 34 mm para diâmetro de tubo mín. 28 mm para perfil com rasgo (com intervalo) máx. 22 mm para perfil com rasgo (com intervalo) mín. 18 mm Pegada de CO2 (GWP) do berço ao portão 0,5524 kg CO₂e / 1 Peça Qualidade do material da cuba Polipropileno Rosca M6 Superfície adicional sem tratamento Tipo de montagem Perfil - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-U3-K-34 ALU / 1186931 , 0.27MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade UE BS-U3-K-34 ALU / 1186931 , 0.13MB , pdfDeclaração de conformidade do Reino Unido BS-U3-K-34 ALU / 1186931 , 0.09MB , pdfInstruções de montagem Clamp clip U foot, plastic , 3.09MB , pdf
