Abraçadeira BBS tipo U simples, placa de pressão metálica, FT
Ref. 1186597 | EAN 4012196850242
- Descrição do produto
-

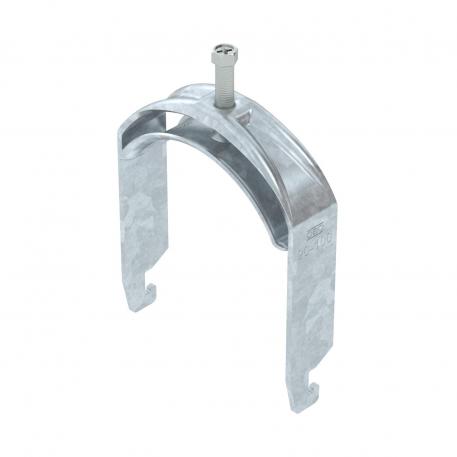

Descrição do produtoAbraçadeira BBS tipo U, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-

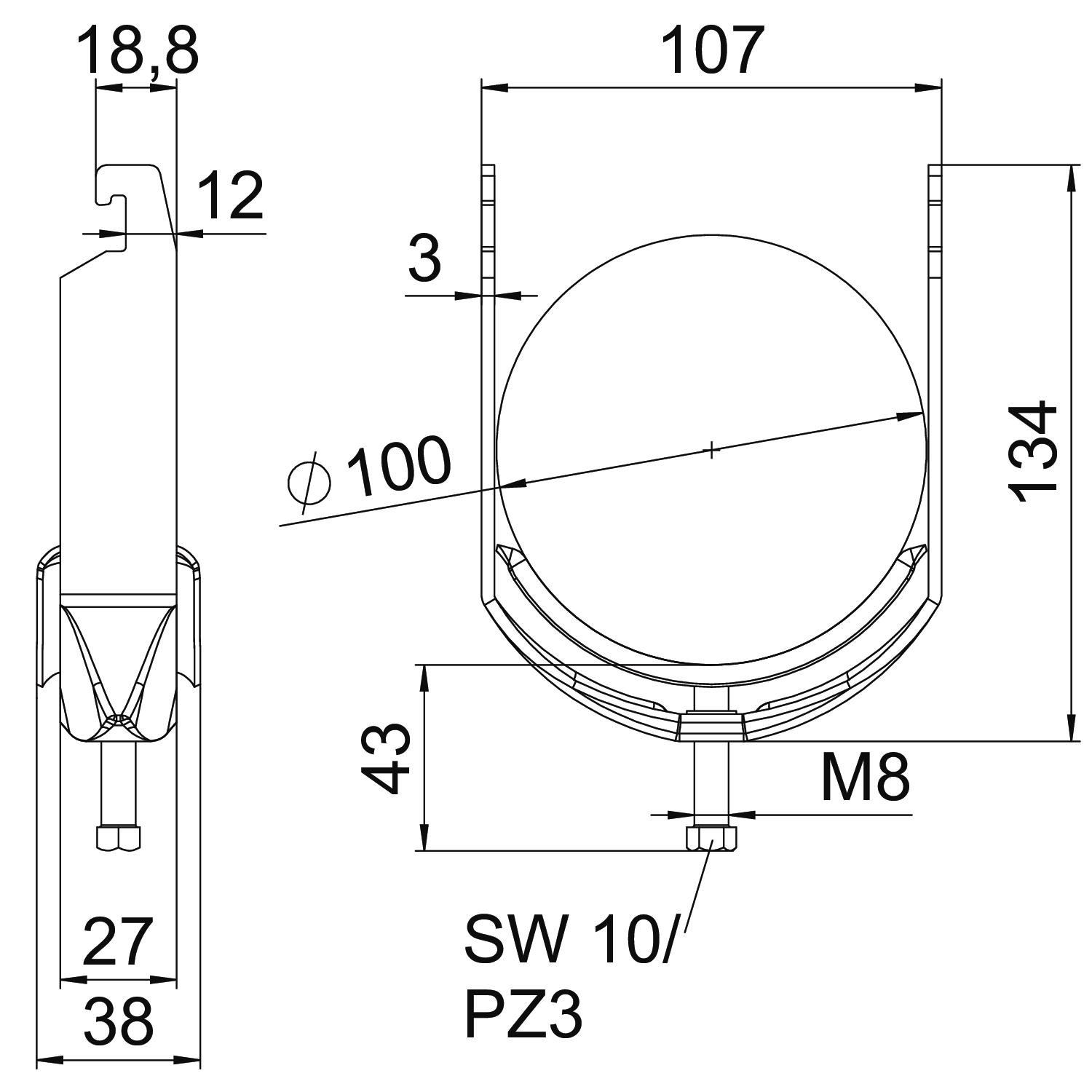

Dimensões
Altura 134 mm Com contraplaca não Com placa de plástico não Com placa metálica sim Comprimento 27 mm Comprimento exterior 38 mm Dimensão 90-100mm Espessura das chapas 3 mm Funktionsgaranti sim Intervalo de aperto D máx. 100 mm Intervalo de aperto D mín. 90 mm Largura 107 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço Material adicional Aço Material da cuba Aço Máx. Binário de aperto 5 Nm Medida A 27 mm Medida B 107 mm Medida C 38 mm Medida G (mm) M8 Medida H 134 mm Medida L 43 mm Medida t 3 mm Número de cabos/tubos 1 para diâmetro de tubo máx. 100 mm para diâmetro de tubo mín. 90 mm para perfil com rasgo (com intervalo) máx. 22 mm para perfil com rasgo (com intervalo) mín. 18 mm Pegada de CO2 (GWP) do berço ao portão 0,753 kg CO₂e / 1 Peça Rosca M8 Superfície Galvanizado por imersão a quente após maquinação Superfície adicional galvanizado a quente por centrifugação Tipo de montagem Perfil - Todos os tipos
- Downloads
-
Ficha técnica BS-U1-M-100 FT / 1186597 , 0.23MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade UE BS-U1-M-100 FT / 1186597 , 0.13MB , pdfDeclaração de conformidade do Reino Unido BS-U1-M-100 FT / 1186597 , 0.09MB , pdfInstruções de montagem Clamp clip U foot, metal , 2.86MB , pdf
