Abraçadeira BBS tipo U dupla, placa de pressão em plástico, FT

Ref. 1186763 | EAN 4012196851133

1186763 / BS-U2-K-64 FT
58 mm
64 mm
5 Nm
Descrição do produto
Descrição do produto

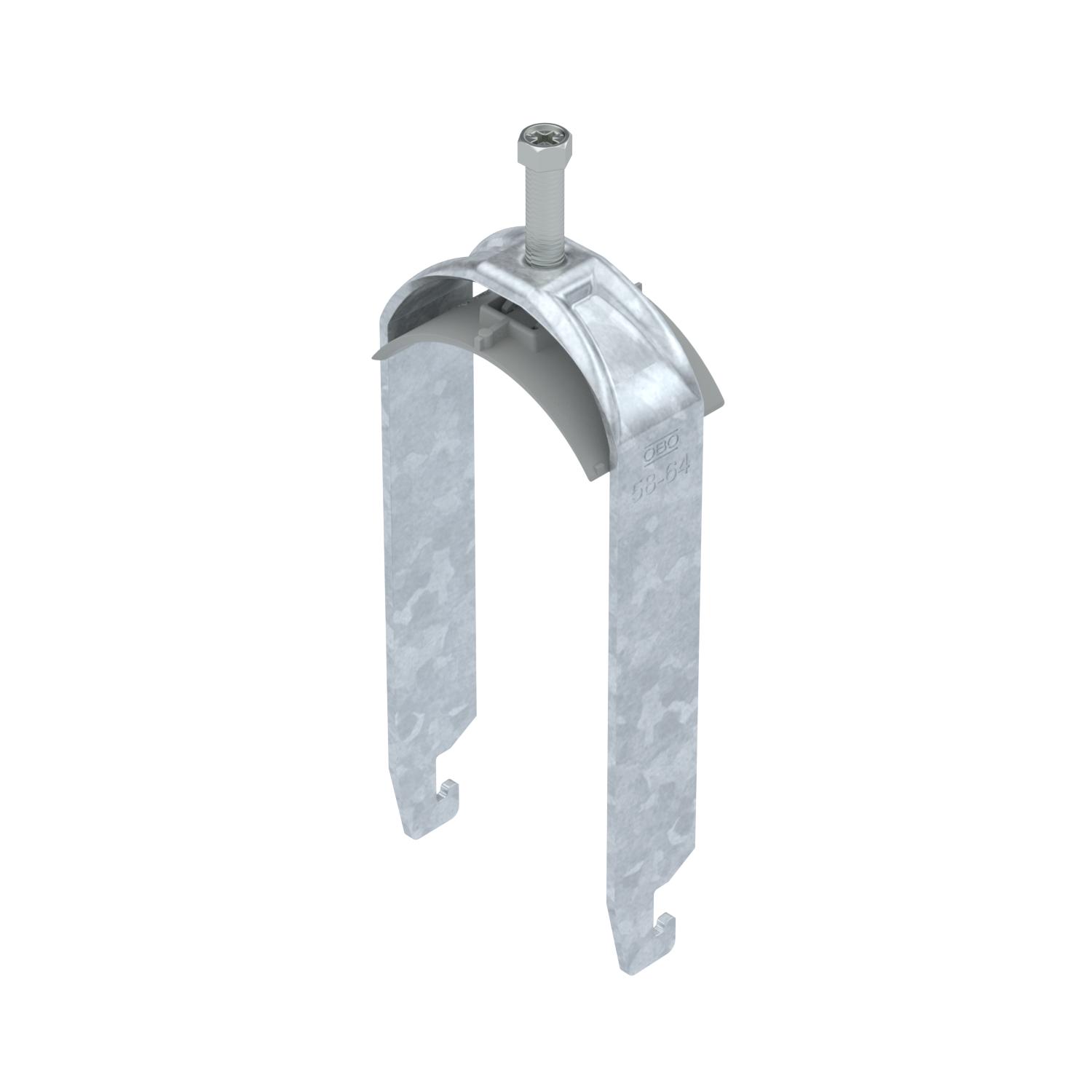

Abraçadeira BBS tipo U, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
  • Sem halogêneo: sem cloro, flúor e bromo
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Largura de rasgo 18 mm
  • Largura de rasgo 22 mm
  • Abraçadeira BBS para perfis C com largura de rasgo 18-22 mm
Dados técnicos

Dimensões

Altura 165 mm
Com contraplaca não
Com placa de plástico sim
Com placa metálica não
Comprimento 25 mm
Comprimento exterior 40 mm
Dimensão 58-64mm
Espessura das chapas 2,5 mm
Intervalo de aperto D máx. 64 mm
Intervalo de aperto D mín. 58 mm
Largura 70 mm
Largura de rasgo 10 mm
Livre de halogéneos sim
Material Aço
Material adicional Aço
Material da cuba Plástico
Máx. Binário de aperto 5 Nm

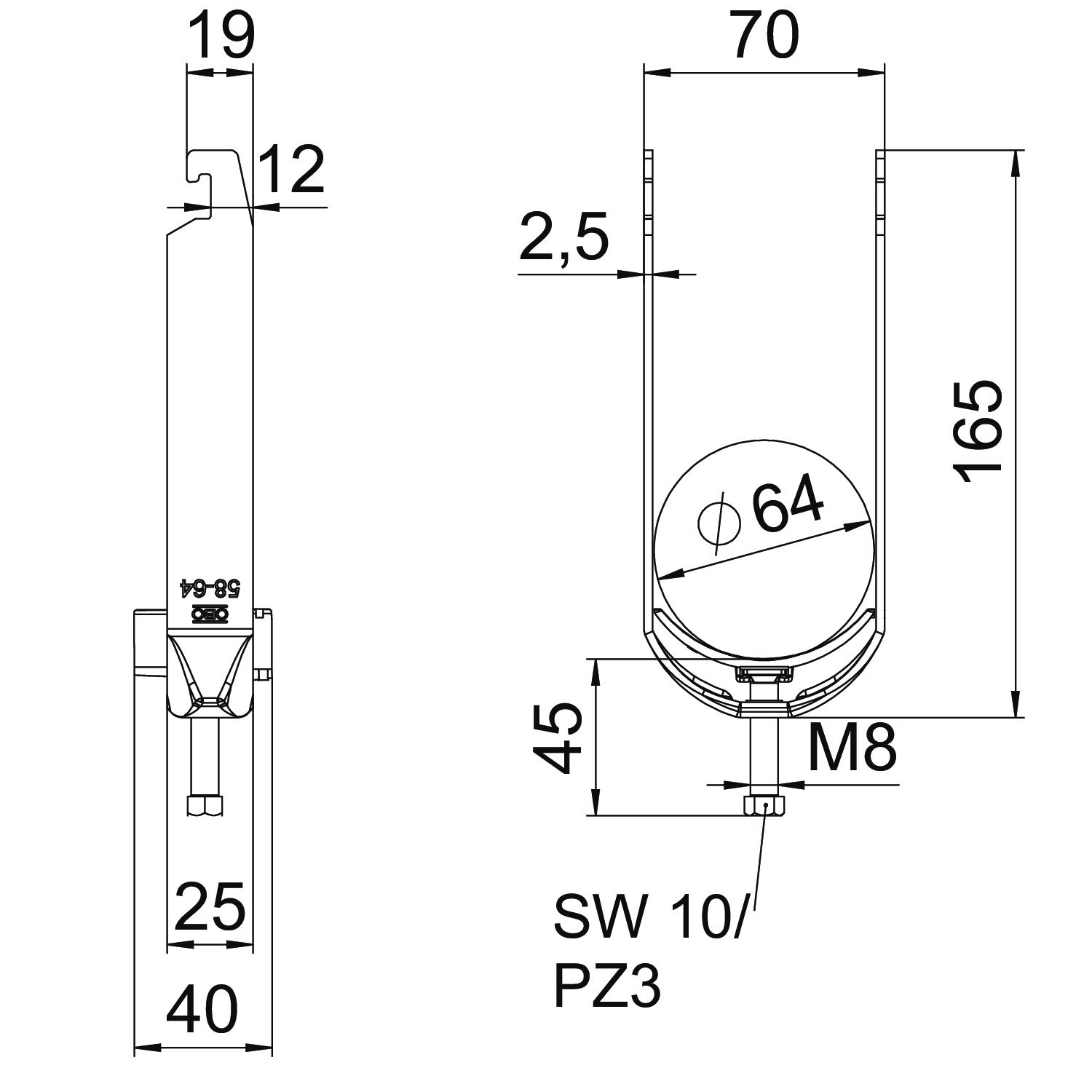

Medida A 25 mm
Medida B 70 mm
Medida C 40 mm
Medida G (mm) M8
Medida H 165 mm
Medida L 45 mm
Medida t 2,5 mm
Número de cabos/tubos 2
para diâmetro de tubo máx. 64 mm
para diâmetro de tubo mín. 58 mm
para perfil com rasgo (com intervalo) máx. 22 mm
para perfil com rasgo (com intervalo) mín. 18 mm
Pegada de CO2 (GWP) do berço ao portão 0,4963 kg CO₂e / 1 Peça
Qualidade do material da cuba Polipropileno
Rosca M8
Superfície Galvanizado por imersão a quente após maquinação
Superfície adicional galvanizado a quente por centrifugação
Tipo de montagem Perfil
Todos os tipos

Todos os tipos

Tipo Intervalo de aperto D mín. Intervalo de aperto D máx. Máx. Binário de aperto Ref. Quantidade Qte. minima fornec.
BS-U2-K-64 FT 58 mm 64 mm 5 Nm 1186763
50 Unidade
