Abraçadeira BBS tipo U dupla, placa de pressão em plástico, Al
Ref. 1186903 | EAN 4012196851768
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS tipo U, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-
Dimensões

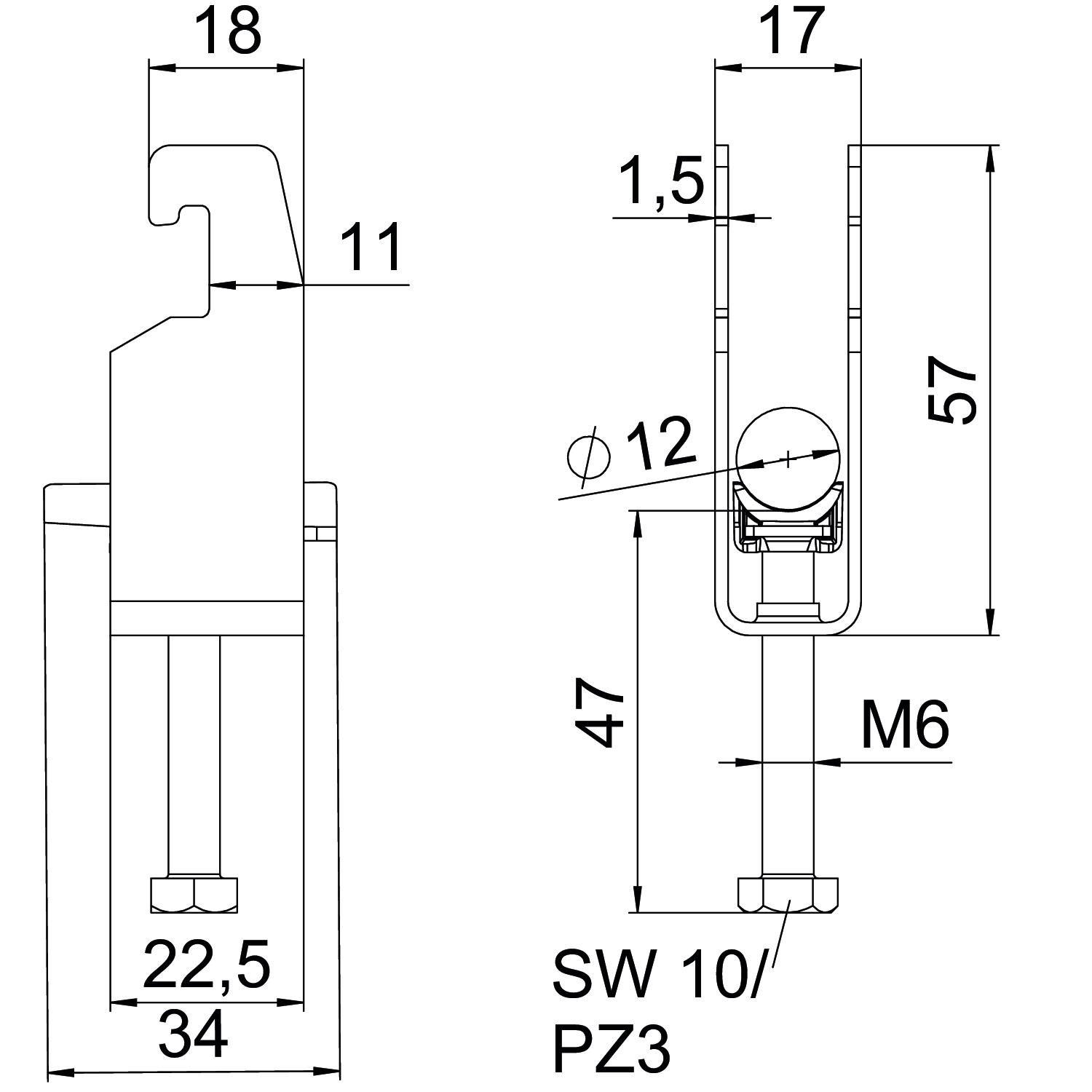

Altura 57 mm Com contraplaca não Com placa de plástico sim Com placa metálica não Comprimento 22,5 mm Comprimento exterior 34 mm Dimensão 08-12mm Espessura das chapas 1,5 mm Intervalo de aperto D máx. 12 mm Intervalo de aperto D mín. 8 mm Largura 17 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Alumínio Material adicional Alumínio Material da cuba Plástico Máx. Binário de aperto 3 Nm Medida A 22,5 mm Medida B 17 mm Medida C 34 mm Medida G (mm) M6 Medida H 57 mm Medida L 47 mm Medida t 1,5 mm Número de cabos/tubos 2 para diâmetro de tubo máx. 12 mm para diâmetro de tubo mín. 8 mm para perfil com rasgo (com intervalo) máx. 22 mm para perfil com rasgo (com intervalo) mín. 18 mm Pegada de CO2 (GWP) do berço ao portão 0,2135 kg CO₂e / 1 Peça Qualidade do material da cuba Polipropileno Rosca M6 Superfície adicional sem tratamento Tipo de montagem Perfil - Todos os tipos
-
Todos os tipos
