Abraçadeira BBS tipo N simples, placa de pressão metálica, FT

Ref. 1187056 | EAN 4012196852635

5 Nm
Descrição do produto
Descrição do produto

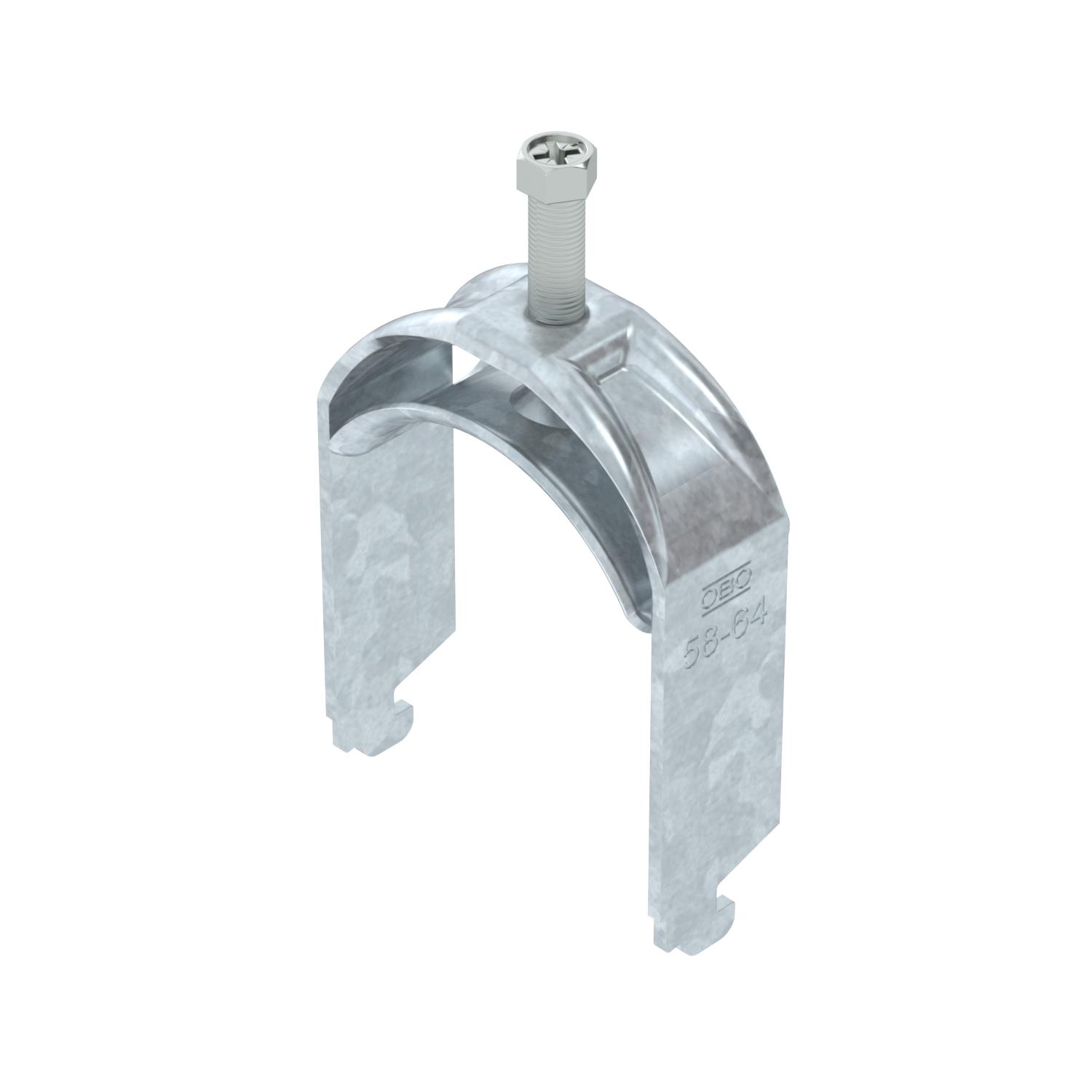

Abraçadeira BBS tipo N, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 11 - 12 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Largura de rasgo11-12mm
  • Abraçadeira BBS para perfis C com largura de rasgo 11-12 mm
Dados técnicos

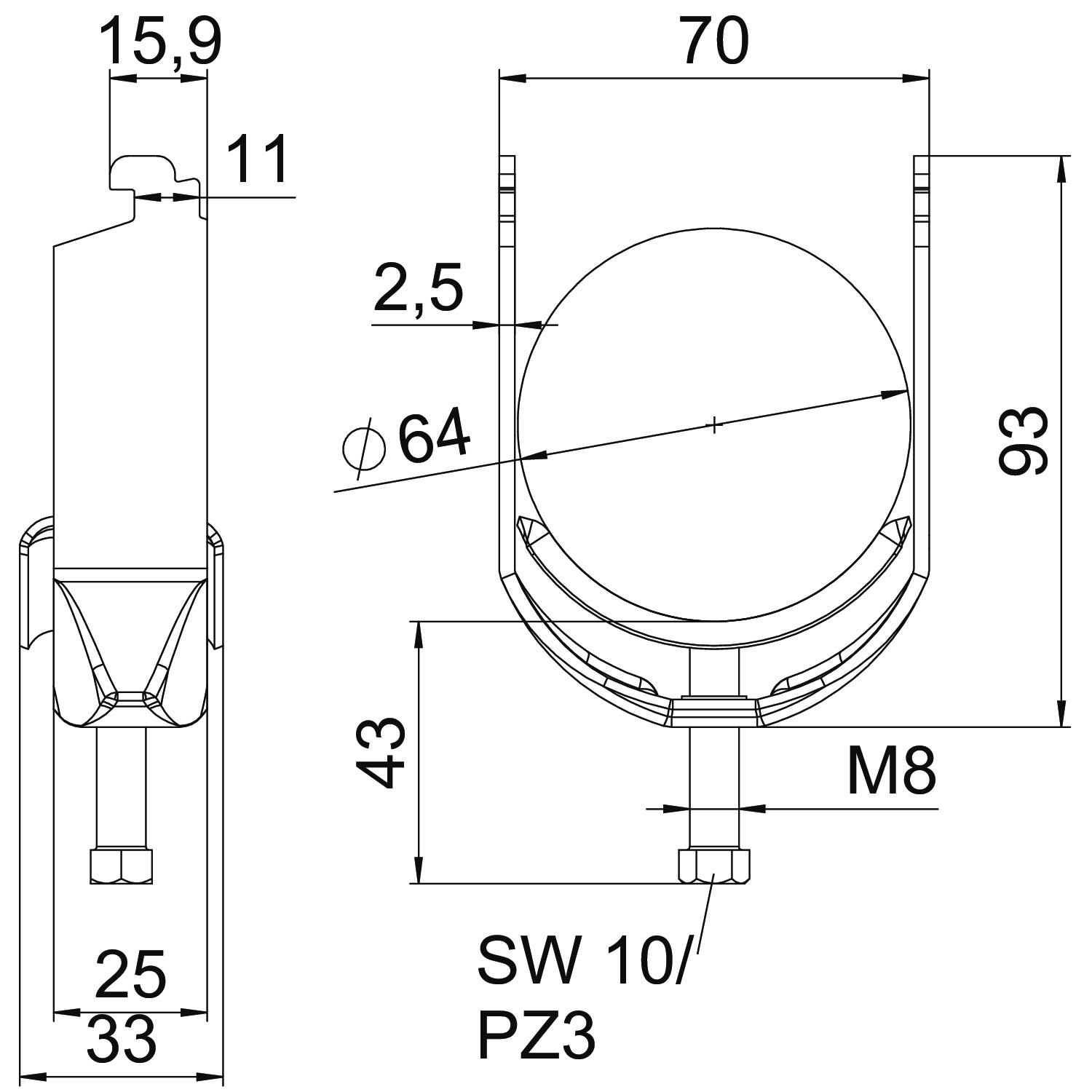

Dimensões

Altura 93 mm
Com contraplaca não
Com placa de plástico não
Com placa metálica sim
Comprimento 25 mm
Comprimento exterior 33 mm
Dimensão 58-64mm
Espessura das chapas 2,5 mm
Intervalo de aperto D máx. 64 mm
Intervalo de aperto D mín. 58 mm
Largura 70 mm
Largura de rasgo 10 mm
Livre de halogéneos sim
Material Aço
Material adicional Aço
Material da cuba Aço
Máx. Binário de aperto 5 Nm
Medida A 25 mm
Medida B 70 mm
Medida C 33 mm
Medida G (mm) M8
Medida H 93 mm
Medida L 43 mm
Medida t 2,5 mm
Número de cabos/tubos 1
para diâmetro de tubo máx. 64 mm
para diâmetro de tubo mín. 58 mm
para perfil com rasgo (com intervalo) máx. 12 mm
para perfil com rasgo (com intervalo) mín. 11 mm
Pegada de CO2 (GWP) do berço ao portão 0,3427 kg CO₂e / 1 Peça
Rosca M8
Superfície Galvanizado por imersão a quente após maquinação
Superfície adicional galvanizado a quente por centrifugação
Tipo de montagem Perfil
Todos os tipos

Todos os tipos

Tipo Intervalo de aperto D mín. Intervalo de aperto D máx. Máx. Binário de aperto Ref. Quantidade Qte. minima fornec.
BS-N1-M-64 FT 58 mm 64 mm 5 Nm 1187056
50 Unidade
BS-N1-M-70 FT 64 mm 70 mm 5 Nm 1187062
50 Unidade
