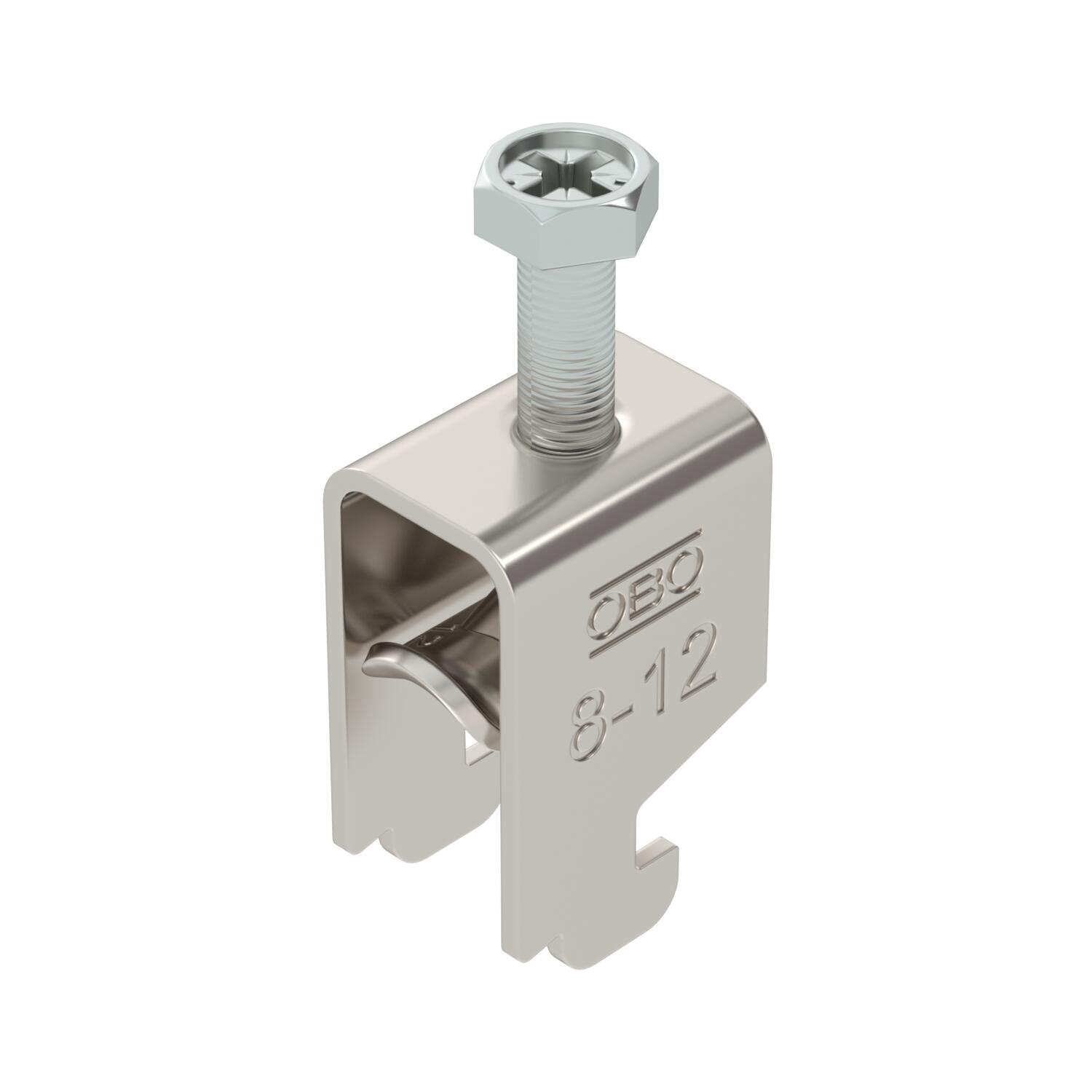

Abraçadeira BBS tipo N simples, placa de pressão metálica, A2
Ref. 1188371 | EAN 4012197417628
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS tipo N, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 11 - 12 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-

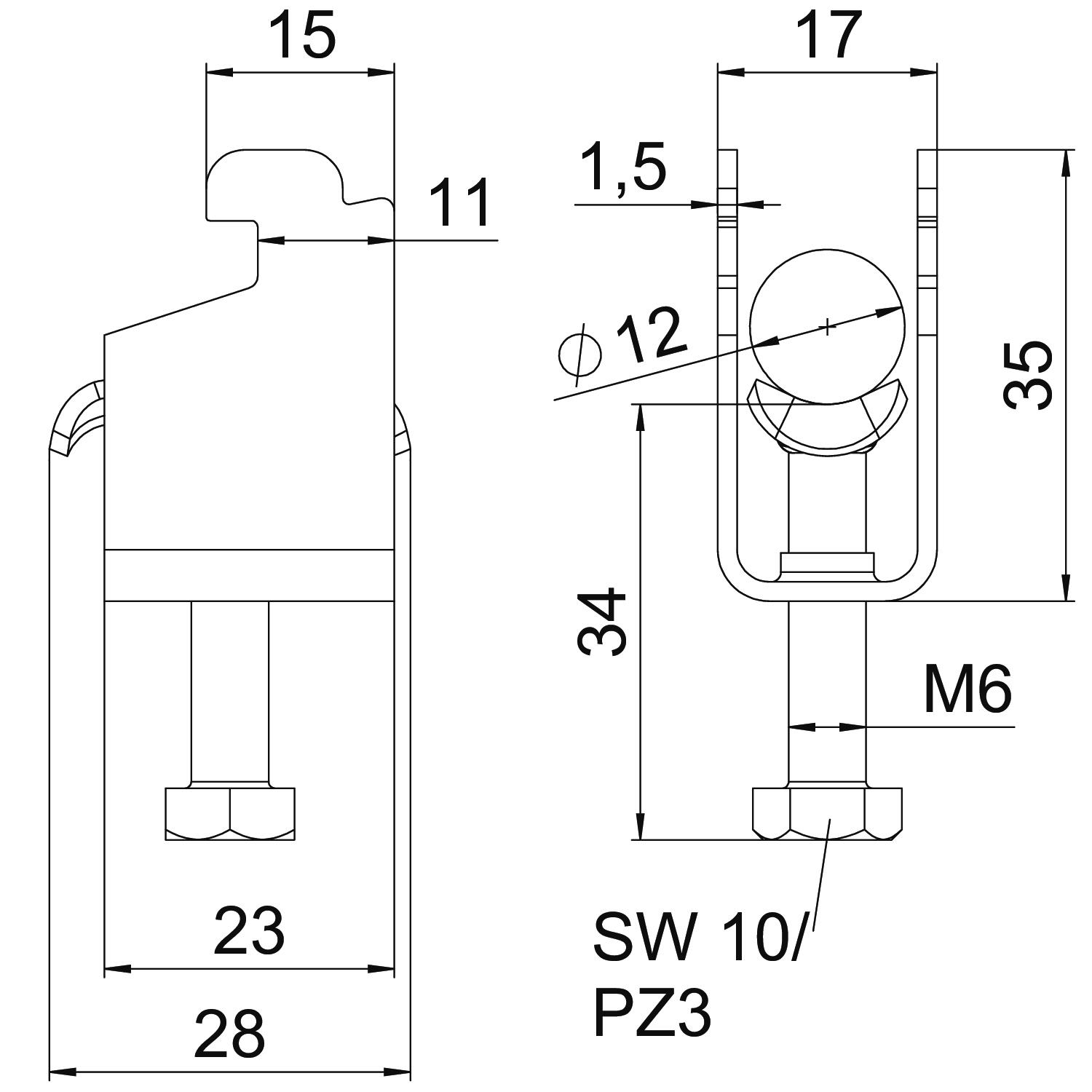

Dimensões
Altura 35 mm Com placa de plástico não Com placa metálica sim Comprimento 22,5 mm Comprimento exterior 28 mm Dimensão 8-12mm Espessura das chapas 1,5 mm Intervalo de aperto D máx. 12 mm Intervalo de aperto D mín. 8 mm Largura 17 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço inoxidável, livre de ferrugem 1.4301 Material adicional aço inoxidável Máx. Binário de aperto 3 Nm Medida A 22,5 mm Medida B 17 mm Medida C 28 mm Medida G (mm) M6 Medida H 35 mm Medida L 34 mm Medida t 1,5 mm Número de cabos/tubos 1 para diâmetro de tubo máx. 12 mm para diâmetro de tubo mín. 8 mm para perfil com rasgo (com intervalo) máx. 12 mm para perfil com rasgo (com intervalo) mín. 11 mm Pegada de CO2 (GWP) do berço ao portão 0,1959 kg CO₂e / 1 Peça Rosca M6 Superfície brilhante, pós-tratamento Superfície adicional sem tratamento Tipo de montagem Perfil - Todos os tipos
-
Todos os tipos
