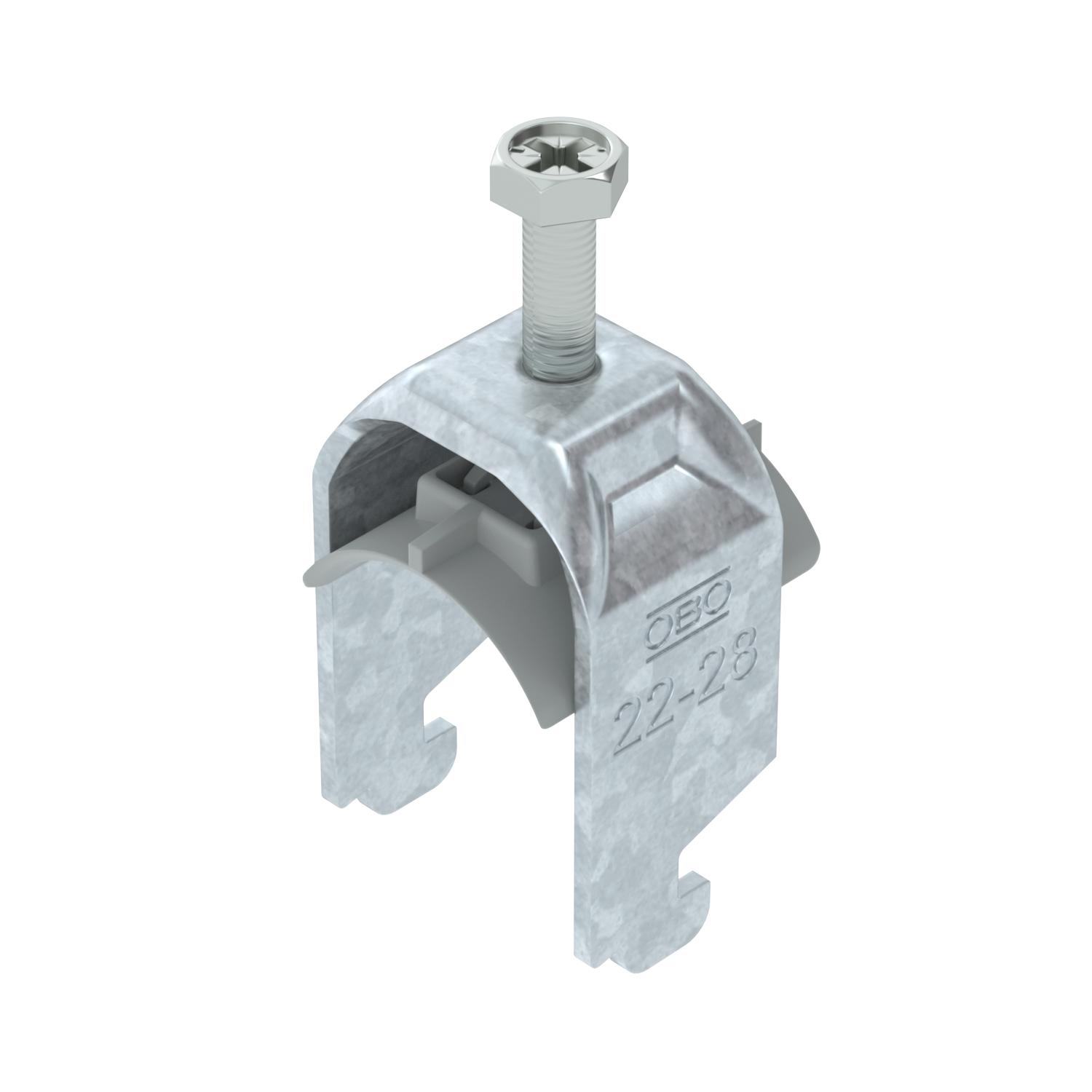

Abraçadeira BBS tipo N dupla, placa de pressão em plástico, FT
Ref. 1187221 | EAN 4012196852888
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS tipo N, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 11 - 12 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-
Dimensões
Altura 85 mm Com contraplaca não Com placa de plástico sim Com placa metálica não Comprimento 22,5 mm Comprimento exterior 34 mm Dimensão 22-28mm Espessura das chapas 2 mm Intervalo de aperto D máx. 28 mm Intervalo de aperto D mín. 22 mm Largura 33 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço Material adicional Aço Material da cuba Plástico Máx. Binário de aperto 3 Nm Medida A 22,5 mm Medida B 33 mm Medida C 34 mm Medida G (mm) M6 Medida H 85 mm Medida L 47 mm Medida t 2 mm Número de cabos/tubos 2 para diâmetro de tubo máx. 28 mm para diâmetro de tubo mín. 22 mm para perfil com rasgo (com intervalo) máx. 12 mm para perfil com rasgo (com intervalo) mín. 11 mm Pegada de CO2 (GWP) do berço ao portão 0,193 kg CO₂e / 1 Peça Qualidade do material da cuba Polipropileno Rosca M6 Superfície Galvanizado por imersão a quente após maquinação Superfície adicional galvanizado a quente por centrifugação Tipo de montagem Perfil - Todos os tipos
- Downloads
-
Ficha técnica BS-N2-K-28 FT / 1187221 , 0.23MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade UE BS-N2-K-28 FT / 1187221 , 0.13MB , pdfDeclaração de conformidade do Reino Unido BS-N2-K-28 FT / 1187221 , 0.09MB , pdfInstruções de montagem Clamp clip N foot, plastic , 3.10MB , pdf
