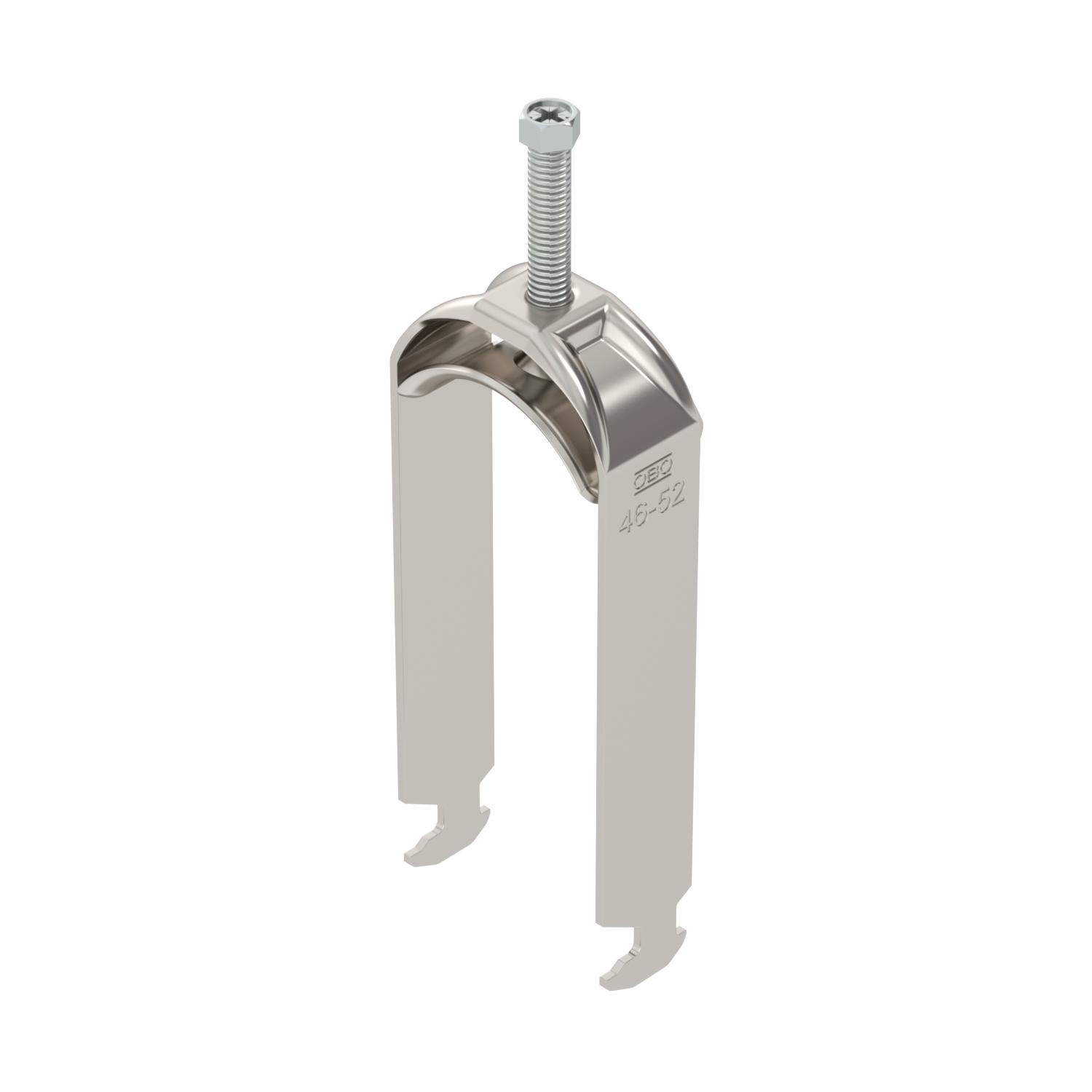

Abraçadeira BBS tipo H dupla, placa de pressão metálica, A2
Ref. 1186150 | EAN 4012196848980
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS tipo cabeça de martelo, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 2 cabos individuais em perfil C. Para largura de rasgo 16 - 17 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores.. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-

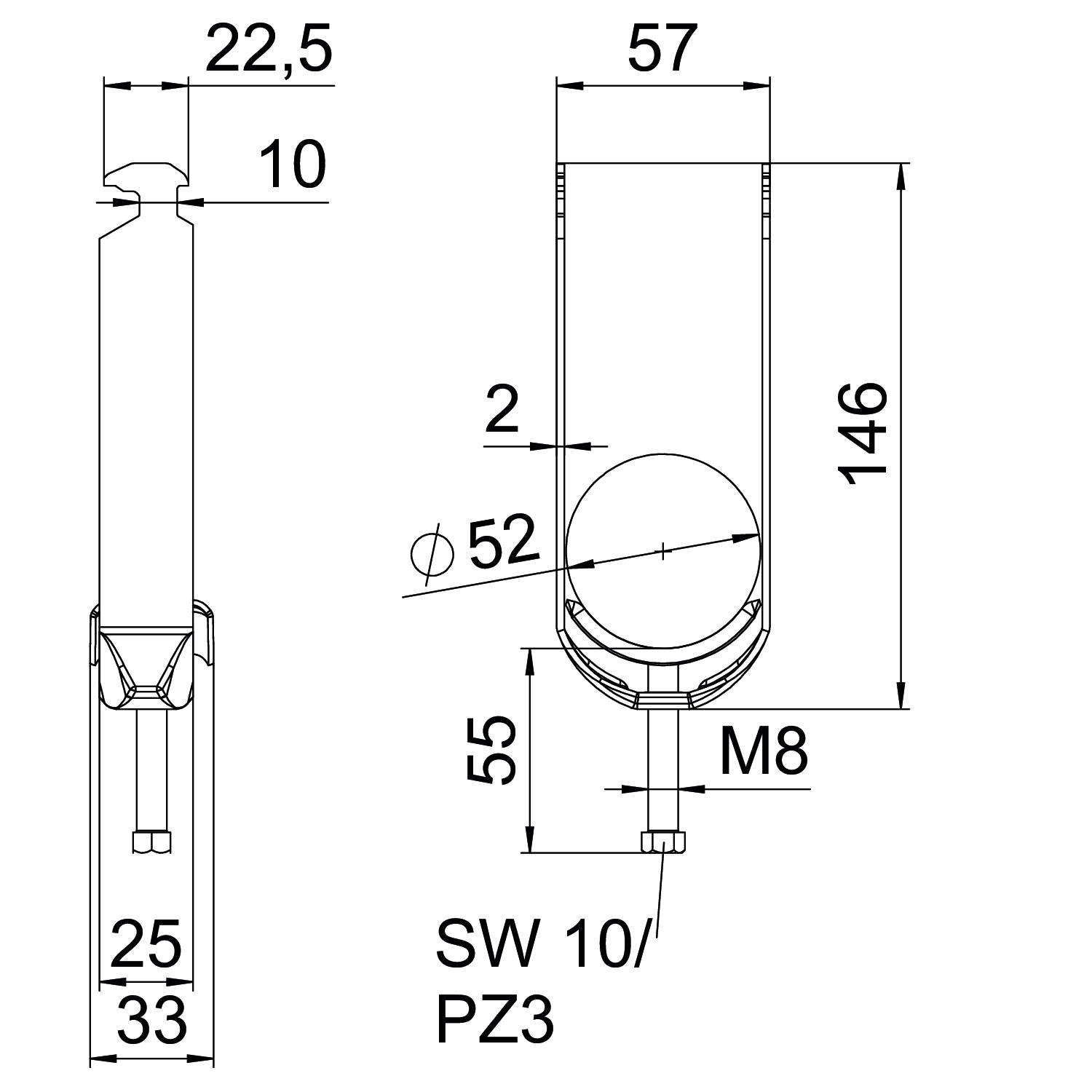

Dimensões
Altura 146 mm Com contraplaca não Com placa de plástico não Com placa metálica sim Comprimento 25 mm Comprimento exterior 33 mm Dimensão 46-52mm Espessura das chapas 2 mm Intervalo de aperto D máx. 52 mm Intervalo de aperto D mín. 46 mm Largura 57 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço inoxidável, livre de ferrugem 1.4301 Material adicional aço inoxidável Material da cuba aço inoxidável Máx. Binário de aperto 5 Nm Medida A 25 mm Medida B 57 mm Medida C 33 mm Medida G (mm) M8 Medida H 146 mm Medida L 55 mm Medida t 2 mm Número de cabos/tubos 2 para diâmetro de tubo máx. 52 mm para diâmetro de tubo mín. 46 mm para perfil com rasgo (com intervalo) máx. 17 mm para perfil com rasgo (com intervalo) mín. 16 mm Pegada de CO2 (GWP) do berço ao portão 1,1237 kg CO₂e / 1 Peça Qualidade do material da cuba Aço inoxidável 304 (1.4301) Rosca M8 Superfície brilhante, pós-tratamento Superfície adicional sem tratamento Tipo de montagem Perfil - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-H2-M-52 A2 / 1186150 , 0.22MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade UE BS-H2-M-52 A2 / 1186150 , 0.13MB , pdfDeclaração de conformidade do Reino Unido BS-H2-M-52 A2 / 1186150 , 0.09MB , pdfInstruções de montagem Clamp clip H foot, metal , 3.04MB , pdf
