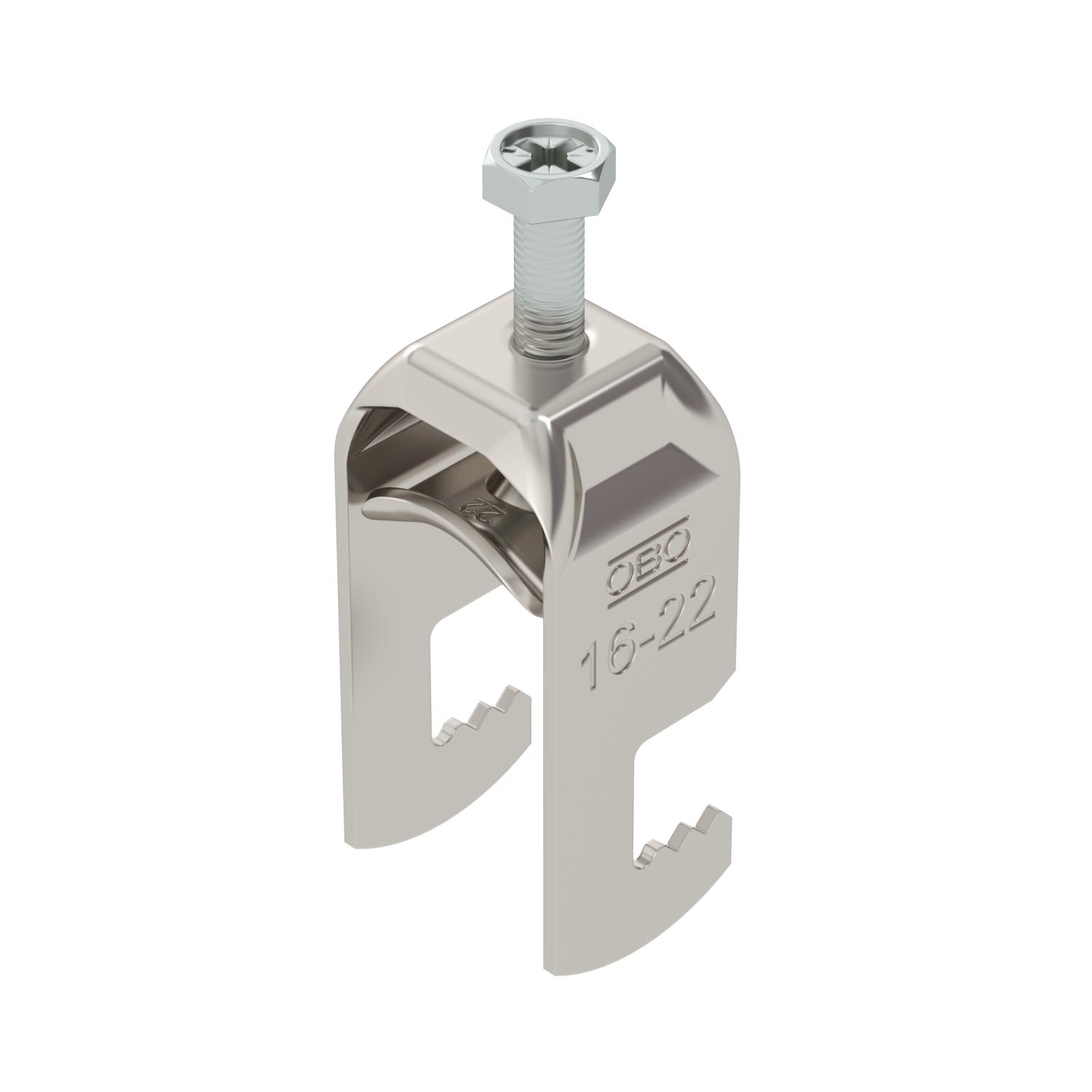

Abraçadeira BBS tipo F simples, placa de pressão metálica, A2

Ref. 1187514 | EAN 4012196853731

3 Nm
Descrição do produto
Descrição do produto
Abraçadeira BBS tipo F, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em ferros planos. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Barra de ferro plana
  • Barra de ferro em U
  • Abraçadeira BBS para ferro plano e ferro em U de 4-12 mm
Dados técnicos

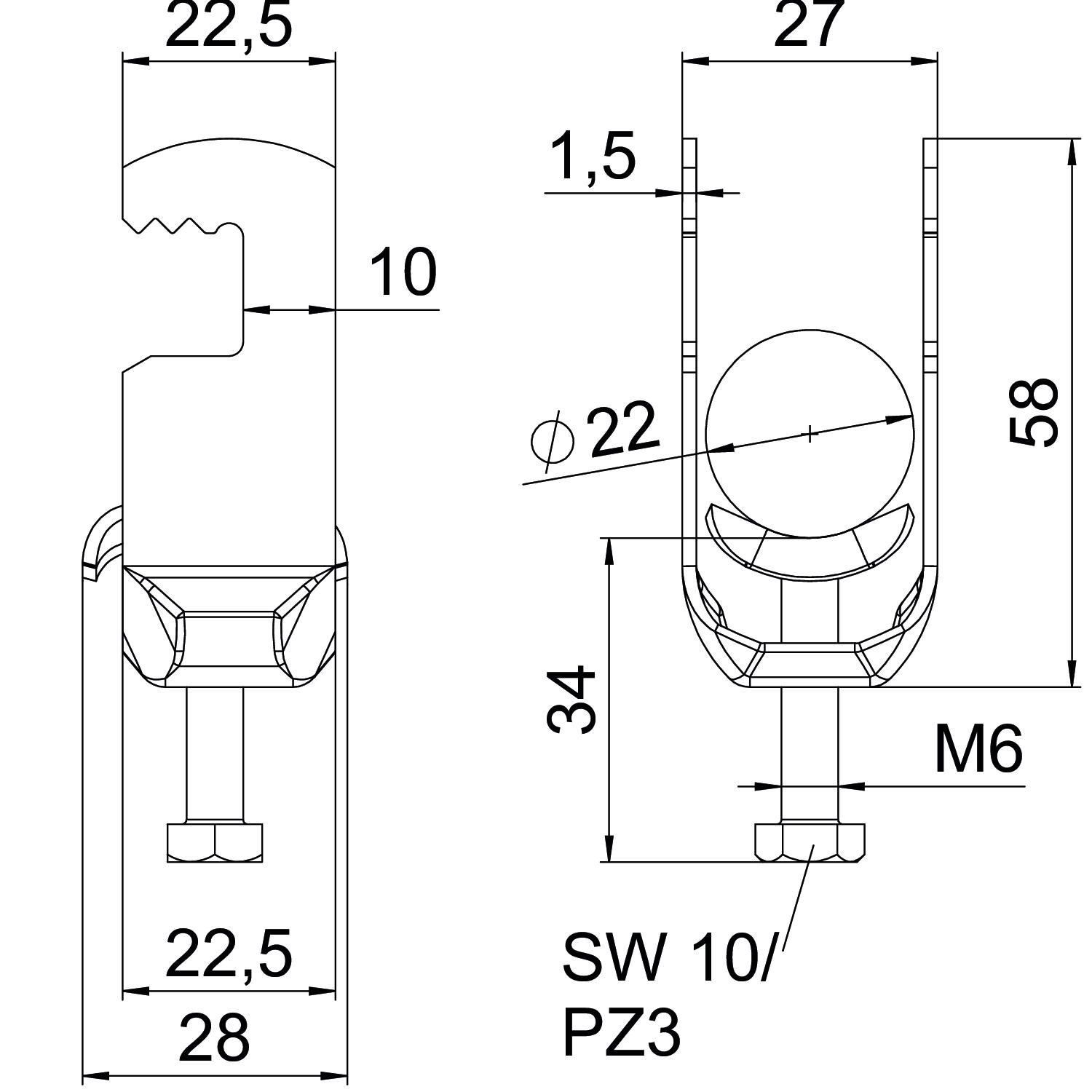

Dimensões

Altura 58 mm
Com contraplaca não
Com placa metálica sim
Comprimento 22,5 mm
Comprimento exterior 28 mm
Dimensão 16-22mm
Espessura das chapas 1,5 mm
Intervalo de aperto D máx. 22 mm
Intervalo de aperto D mín. 16 mm
Largura 27 mm
Largura de rasgo 10 mm
Livre de halogéneos sim
Material Aço inoxidável, livre de ferrugem 1.4301
Material adicional aço inoxidável
Material da cuba aço inoxidável
Máx. Binário de aperto 3 Nm
Medida A 22,5 mm
Medida B 27 mm
Medida C 28 mm
Medida G (mm) M6
Medida H 58 mm
Medida L 34 mm
Medida t 1,5 mm
Número de cabos/tubos 1
para diâmetro de tubo máx. 22 mm
para diâmetro de tubo mín. 16 mm
Pegada de CO2 (GWP) do berço ao portão 0,3254 kg CO₂e / 1 Peça
Qualidade do material da cuba Aço inoxidável 304 (1.4301)
Rosca M6
Superfície brilhante, pós-tratamento
Superfície adicional sem tratamento
Tipo de montagem perfil plano
Todos os tipos

Todos os tipos

Tipo Intervalo de aperto D mín. Intervalo de aperto D máx. Máx. Binário de aperto Ref. Quantidade Qte. minima fornec.
BS-F1-M-12 A2 8 mm 12 mm 3 Nm 1187502
100 Unidade
BS-F1-M-16 A2 12 mm 16 mm 3 Nm 1187508
100 Unidade
BS-F1-M-22 A2 16 mm 22 mm 3 Nm 1187514
100 Unidade
