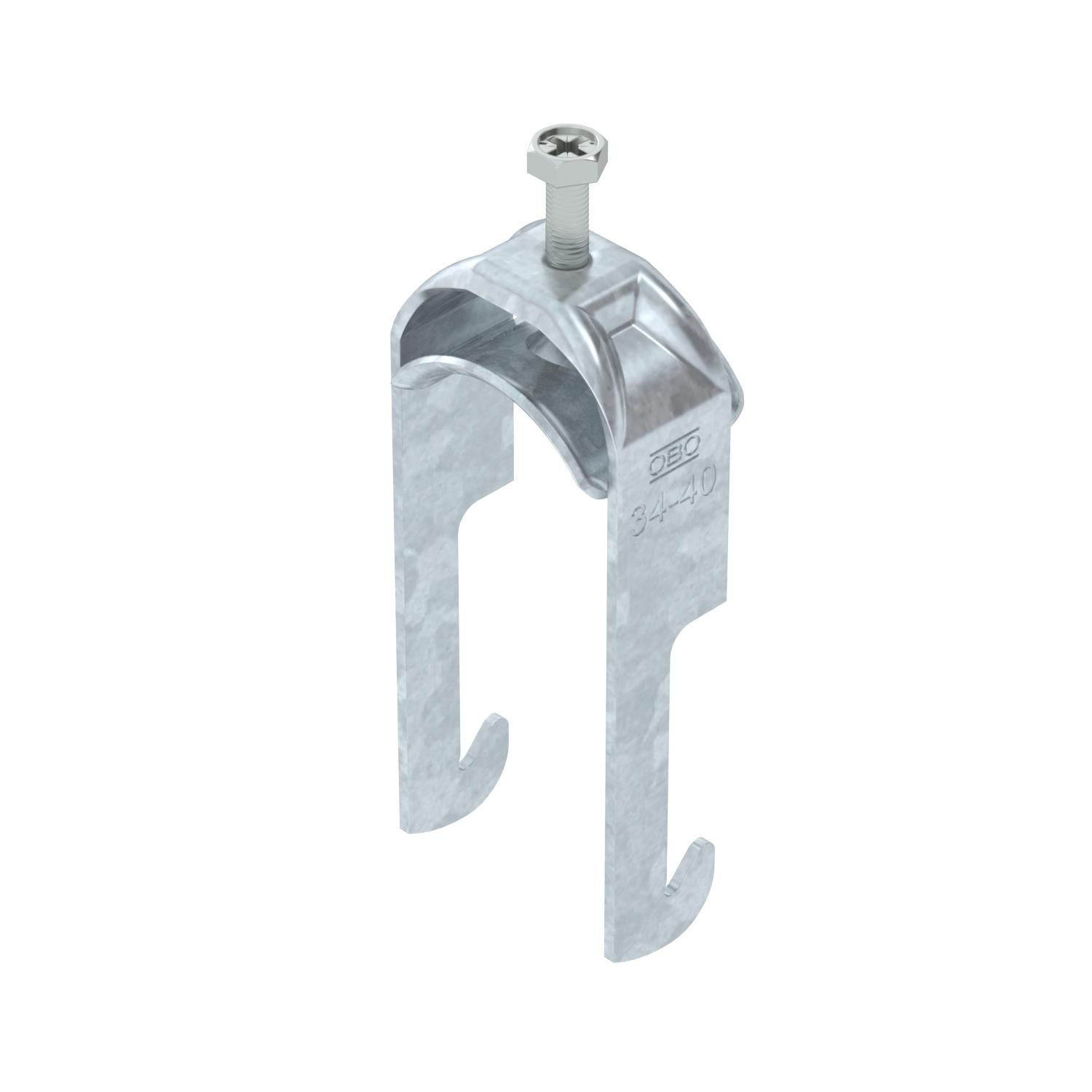

Abraçadeira 2056 tipo W, simples, placa de pressão metálica, FT
Ref. 1188316 | EAN 4012197416836
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS com tipo W, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em ferros angulares até < 40 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequada para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-
Dimensões

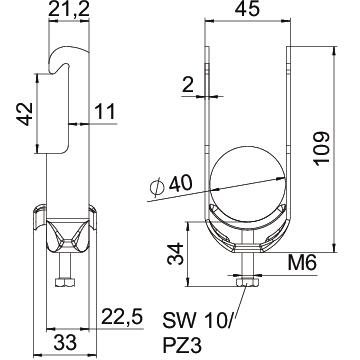

Altura 109 mm Com placa metálica sim Comprimento 22,5 mm Comprimento exterior 33 mm Dimensão 34-40mm Espessura das chapas 2 mm Intervalo de aperto D máx. 40 mm Intervalo de aperto D mín. 34 mm Largura 45 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço Material adicional Aço Máx. Binário de aperto 3 Nm Medida A 22,5 mm Medida B 45 mm Medida C 33 mm Medida G (mm) M6 Medida H 109 mm Medida L 34 mm Medida t 2 mm Número de cabos/tubos 1 para diâmetro de tubo máx. 40 mm para diâmetro de tubo mín. 34 mm Pegada de CO2 (GWP) do berço ao portão 0,2288 kg CO₂e / 1 Peça Rosca M6 Superfície Galvanizado por imersão a quente após maquinação Superfície adicional galvanizado a quente por centrifugação Tipo de montagem Perfil angular - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-W1-M-40 FT / 1188316 , 0.17MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade UE BS-W1-M-40 FT / 1188316 , 0.13MB , pdfDeclaração de conformidade do Reino Unido BS-W1-M-40 FT / 1188316 , 0.10MB , pdfInstruções de montagem Clamp clip W foot, metal , 0.30MB , pdf
