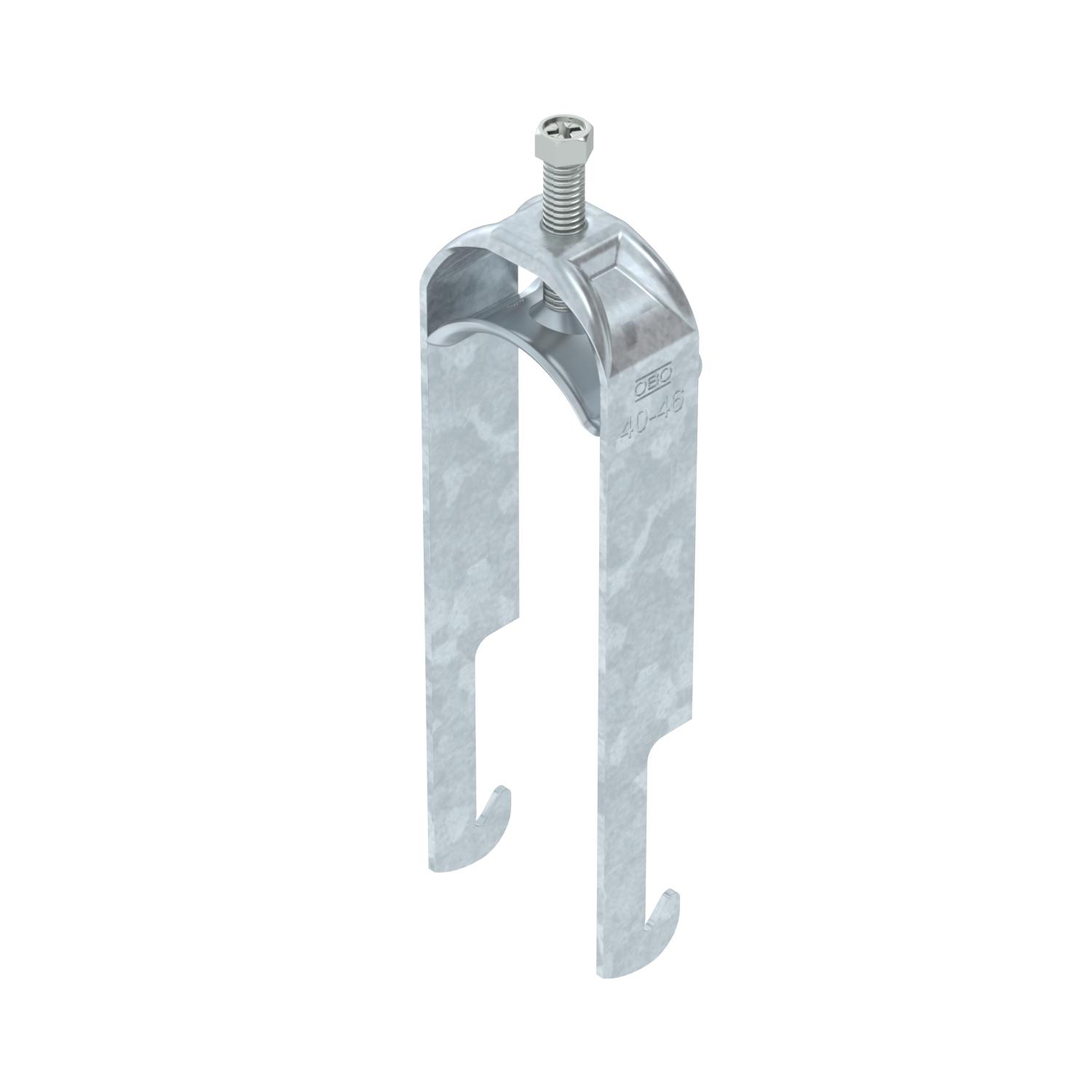

Abraçadeira 2056 tipo W, dupla, placa de pressão metálica, FT

Ref. 1188359 | EAN 4012197417192

Descrição do produto
Descrição do produto
Abraçadeira BBS com tipo W, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 2 cabos individuais em ferros angulares até < 40 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequada para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
  • Sem halogêneo: sem cloro, flúor e bromo
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Abraçadeira BBS para ferro angular com 40 mm de comprimento lateral
  • Barra de ferro angular
Dados técnicos

Dimensões

Altura 167 mm
Com placa metálica sim
Comprimento 25 mm
Comprimento exterior 33 mm
Dimensão 40-46mm
Espessura das chapas 2 mm
Intervalo de aperto D máx. 46 mm
Intervalo de aperto D mín. 40 mm
Largura 51 mm
Largura de rasgo 10 mm
Livre de halogéneos sim
Material Aço
Material adicional Aço
Máx. Binário de aperto 5 Nm

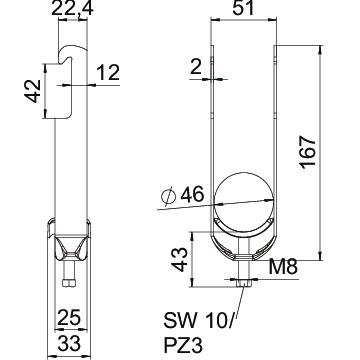

Medida A 25 mm
Medida B 51 mm
Medida C 33 mm
Medida G (mm) M8
Medida H 167 mm
Medida L 43 mm
Medida t 2 mm
Número de cabos/tubos 2
para diâmetro de tubo máx. 46 mm
para diâmetro de tubo mín. 40 mm
Pegada de CO2 (GWP) do berço ao portão 0,484 kg CO₂e / 1 Peça
Rosca M8
Superfície Galvanizado por imersão a quente após maquinação
Superfície adicional galvanizado a quente por centrifugação
Tipo de montagem Perfil angular
Todos os tipos

Todos os tipos

Tipo Intervalo de aperto D mín. Intervalo de aperto D máx. Máx. Binário de aperto Ref. Quantidade Qte. minima fornec.
BS-W2-M-12 FT 8 mm 12 mm 3 Nm 1188341
50 Unidade
BS-W2-M-16 FT 12 mm 16 mm 3 Nm 1188344
50 Unidade
BS-W2-M-22 FT 16 mm 22 mm 3 Nm 1188347
50 Unidade
BS-W2-M-28 FT 22 mm 28 mm 3 Nm 1188350
50 Unidade
BS-W2-M-34 FT 28 mm 34 mm 3 Nm 1188353
50 Unidade
BS-W2-M-40 FT 34 mm 40 mm 3 Nm 1188356
25 Unidade
BS-W2-M-46 FT 40 mm 46 mm 5 Nm 1188359
25 Unidade
BS-W2-M-52 FT 46 mm 52 mm 5 Nm 1188362
25 Unidade
BS-W2-M-58 FT 52 mm 58 mm 5 Nm 1188365
25 Unidade
