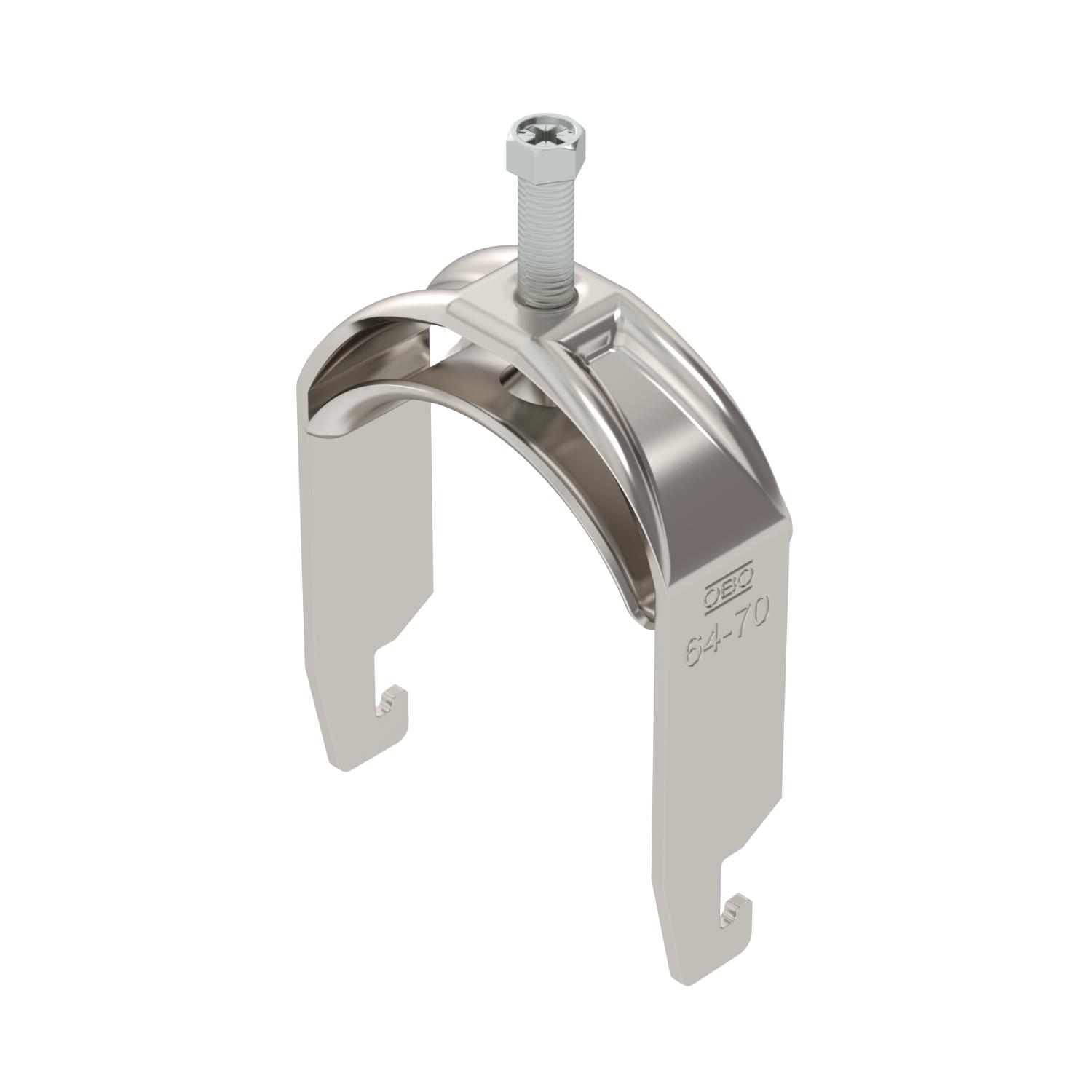

Abraçadeira 2056 tipo U, simples, placa de pressão metálica, A2
Ref. 1188431 | EAN 4012197417581
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS tipo U, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em perfil C. Para largura de rasgo 18 - 22 mm. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequada para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-
Dimensões
Altura 101 mm Com placa metálica sim Comprimento 25 mm Comprimento exterior 33 mm Dimensão 64-70mm Espessura das chapas 2,5 mm Intervalo de aperto D máx. 70 mm Intervalo de aperto D mín. 64 mm Largura 76 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço inoxidável, livre de ferrugem 1.4301 Material adicional aço inoxidável Máx. Binário de aperto 5 Nm Medida A 25 mm Medida B 76 mm Medida C 33 mm Medida G (mm) M8 Medida H 101 mm Medida L 43 mm Medida t 2,5 mm Número de cabos/tubos 1 para diâmetro de tubo máx. 70 mm para diâmetro de tubo mín. 64 mm para perfil com rasgo (com intervalo) máx. 22 mm para perfil com rasgo (com intervalo) mín. 18 mm Pegada de CO2 (GWP) do berço ao portão 0,8227 kg CO₂e / 1 Peça Rosca M8 Superfície brilhante, pós-tratamento Superfície adicional sem tratamento Tipo de montagem Perfil - Todos os tipos
-
Todos os tipos
