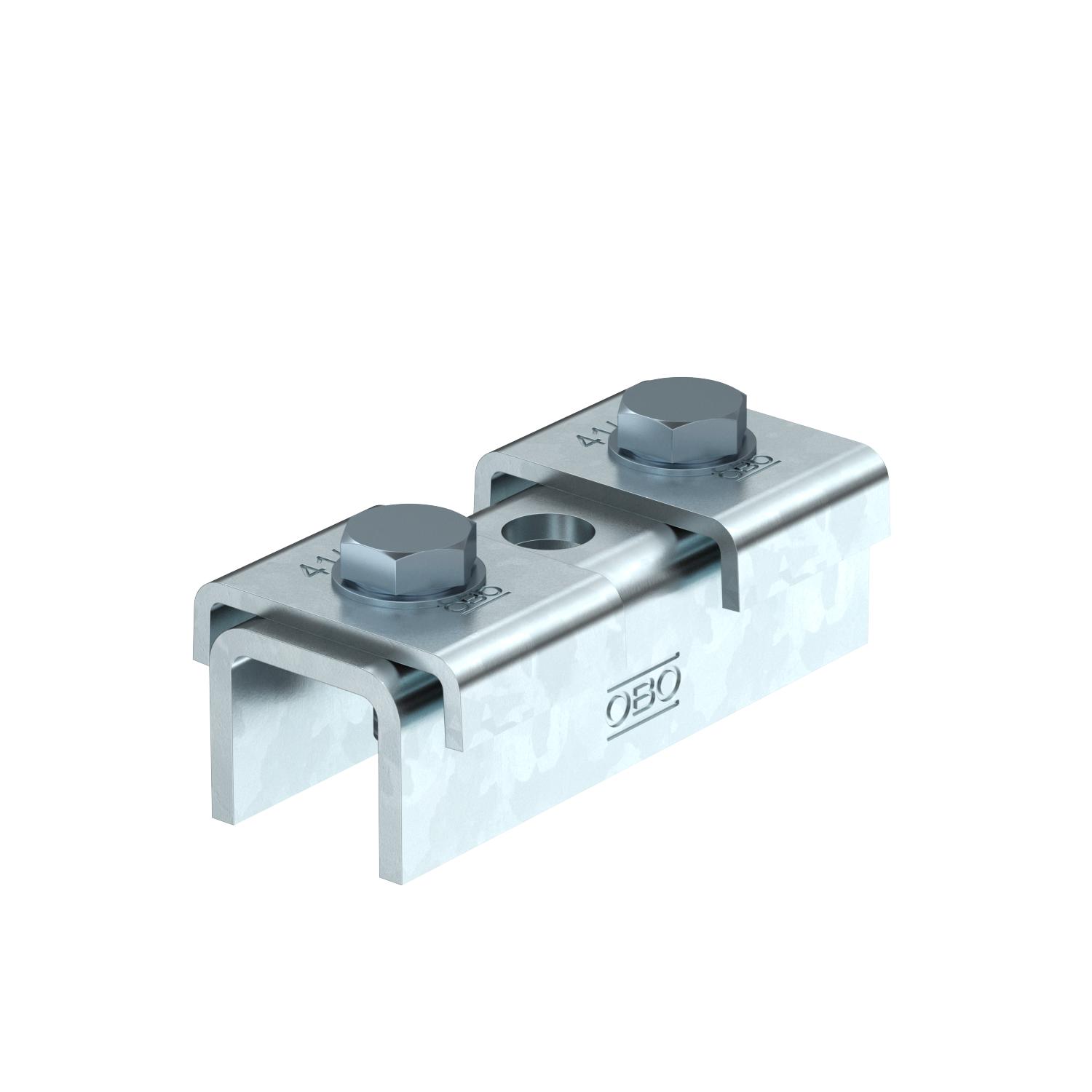

União de perfil SV com 3 orifícios, FT
Ref. 1123121 | EAN 4012195939214
- Descrição do produto
-
Descrição do produtoA união de perfis serve de extensão do perfil de montagem MS4141. Esta ligação pode ser efetuada de forma simples e segura no estaleiro ou pré-montada na oficina.
É garantida a não existência de pontos frágeis na área do acoplamento dos perfis. Aqui são aplicáveis os valores regulares dos perfis de montagem.
Volume de fornecimento:
Placa de retenção tipo 4141 e respetivos parafusos sextavados fornecidos soltos.
-
- Dados técnicos
-
Dados técnicos

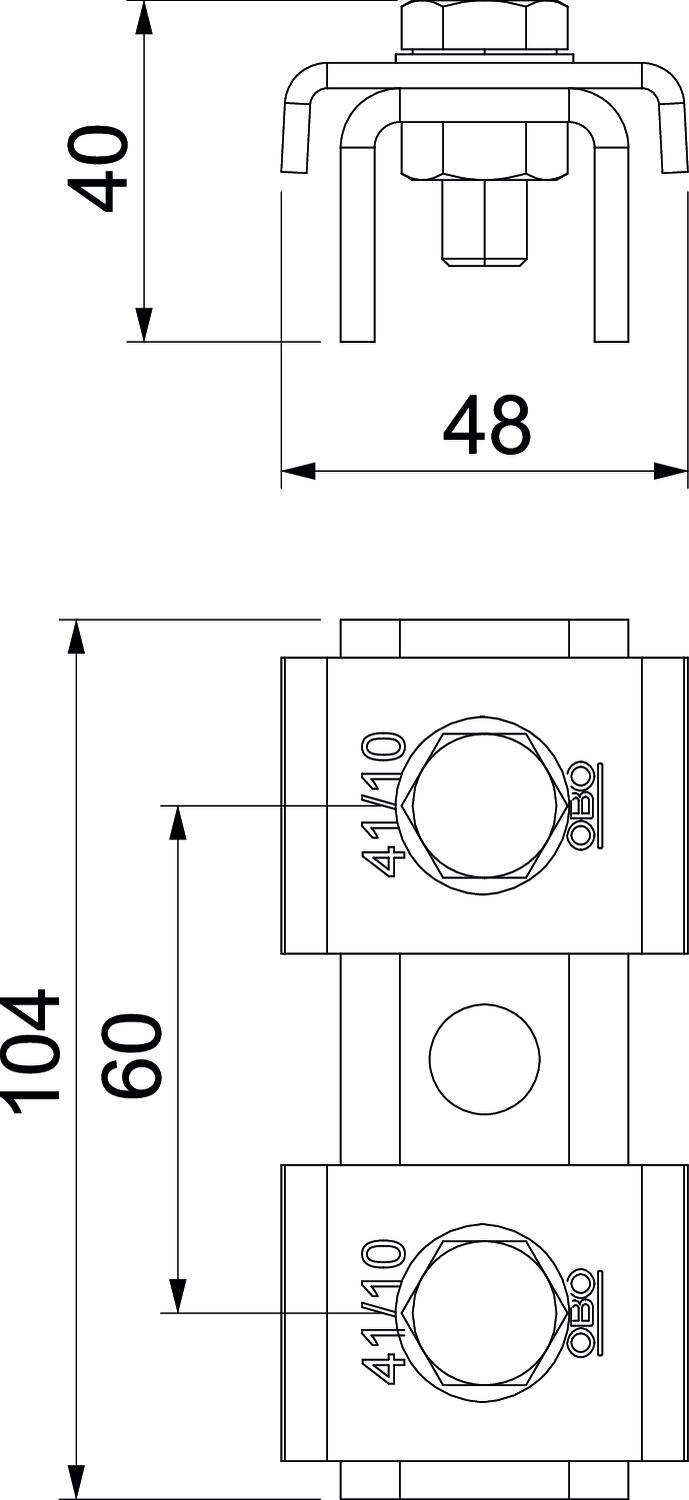

Aço inoxidável, decapado não Adequado para formas do perfil Perfil U Altura 39,4 mm Com acessórios de parafusos sim Comprimento 100 mm Dimensão 100x4mm Distância cêntrica entre os furos 60 mm Ecranare date 12 mm Espessura do material 4 mm Forma do perfil Perfil C Largura 47 mm Largura de rasgo 22 mm Material Aço Pegada de CO₂ (GWP) do berço ao portão 1,1489 kg CO₂e / 1 Peça Superfície Galvanizado por imersão a quente após maquinação Tipo de perfuração Parte traseira perfurada Valor estático A 2,97 cm² Valor estático ly 6,05 cm Valor estático lz 9,01 cm Valor estático Wy 2,91 cm² Valor estático Wz 4,4 cm² Versão perfurado - Todos os tipos
