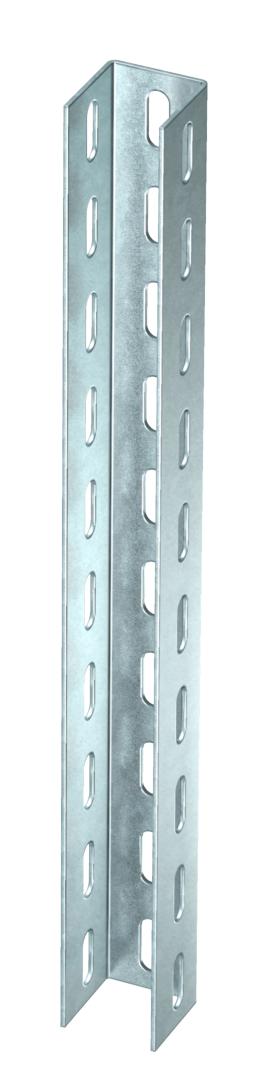

Perfil US 5 FT
Ref. 6340911 | EAN 4012196959129
- Descrição do produto
-
Descrição do produtoPerfil U com comprimento fixo. Dimensão 50 x 50 mm.
-
- Dados técnicos
-

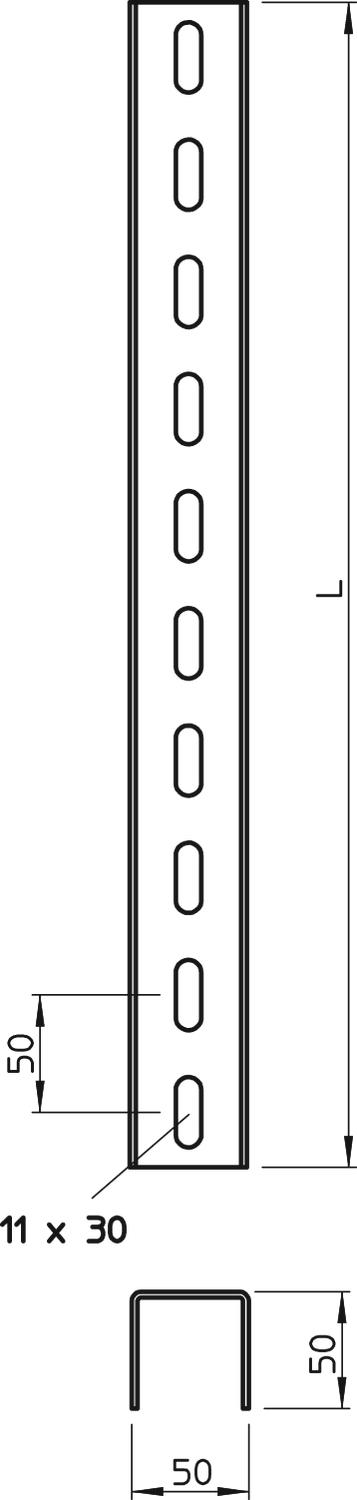

Dimensões
Altura 50 mm Artigo EPD sim Com engrenagem não Com pré-cortes não Comprimento 400 mm Cor zinco Dimensão 50x50x400 Dimensão 50 x 50 x 2,5 Espessura do material 2,5 mm Forma do perfil Perfil U Funktionsgaranti sim Largura 50 mm Largura de rasgo 45 mm Material Aço Medida L 400 mm Superfície Galvanizado por imersão a quente após maquinação Tipo de perfuração 3 lados perfurados Valor estático A 2,74 cm² Valor estático ly 8,32 cm Valor estático lz 12,53 cm Valor estático Wy 2,61 cm² Valor estático Wz 5,01 cm² Versão Perfil simples - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União de perfil U FT
VUS 5 FT 6018505 10 Unidade
Proteção de topo
US 5 KS OR 6338462 20 Unidade

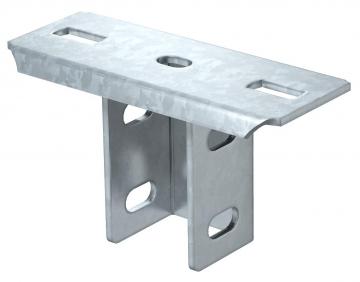

Cabeça de perfil US 5
KUS 5 FT 6348904 1 Unidade
Parafuso de cabeça boleada com anilha e porca F
FRS 10x25 F 8.8 6407560 50 Unidade
Distanciador FT
DSK 45 FT 6416500 20 Unidade
Parafuso sextavado M10 F
SKS 10x80 F 6418250 20 Unidade - Downloads
-
Ficha técnica US 5 40 FT / 6340911 , 0.19MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE US 5 40 FT / 6340911 , 0.13MB , pdfREACH Declaração de conformidade US 5 40 FT / 6340911 , 0.12MB , pdfRoHS Declaração de conformidade US 5 40 FT / 6340911 , 0.12MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdfInstruções de montagem Instruções de montagem, sistemas de perfis U , 2.02MB , pdf
