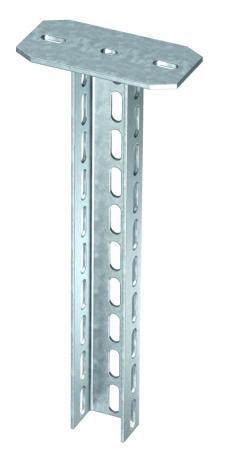

Pendural US 7 FT
Ref. 6339190 | EAN 4012196187096
- Descrição do produto
-

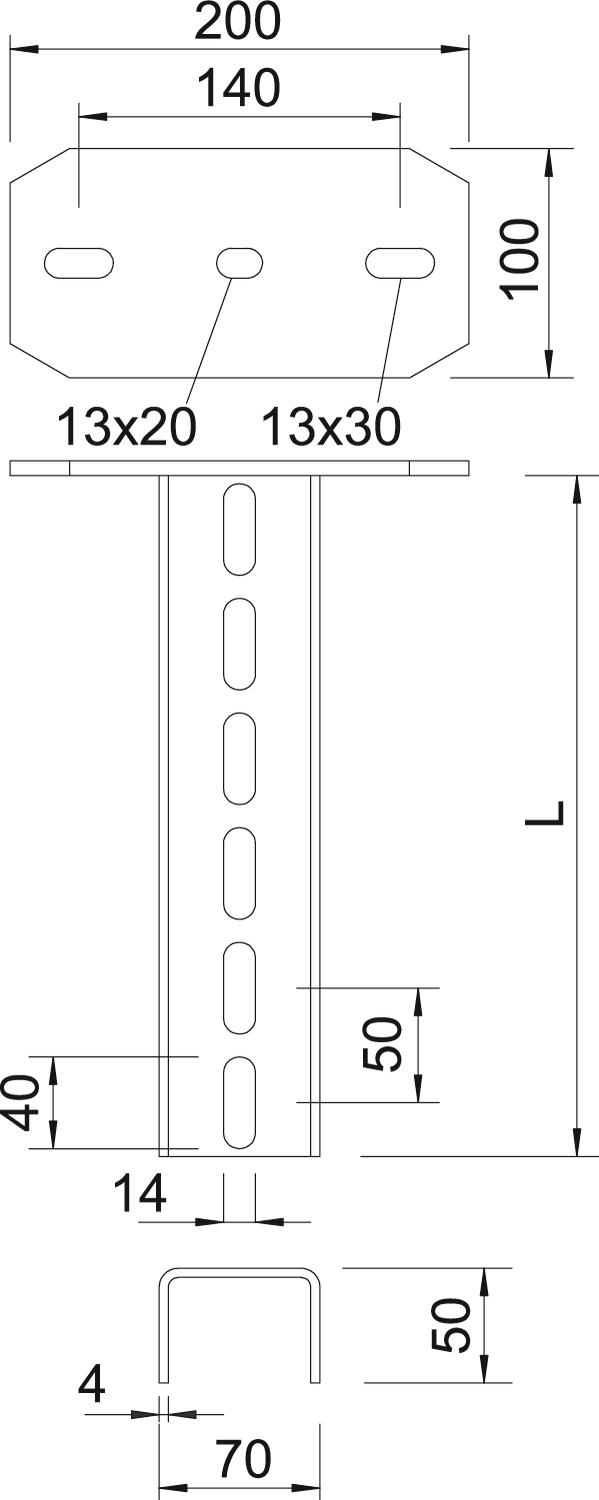

Descrição do produtoPendural U nas dimensões 70 x 50 mm com cabeça soldada.
-
- Dados técnicos
-
Dimensões
Altura 50 mm Carga máxima de tração 11 kN Comprimento 1100 mm Comprimento da consola 200 8,3 kN Comprimento da consola 400 5 kN Comprimento da consola 600 3,5 kN Cor zinco Dimensão 70x50x1100 Espessura do material 4 mm Funktionsgaranti sim Largura 70 mm Material Aço Medida L 1100 mm Superfície Galvanizado por imersão a quente após maquinação Versão Perfil U Dados técnicos

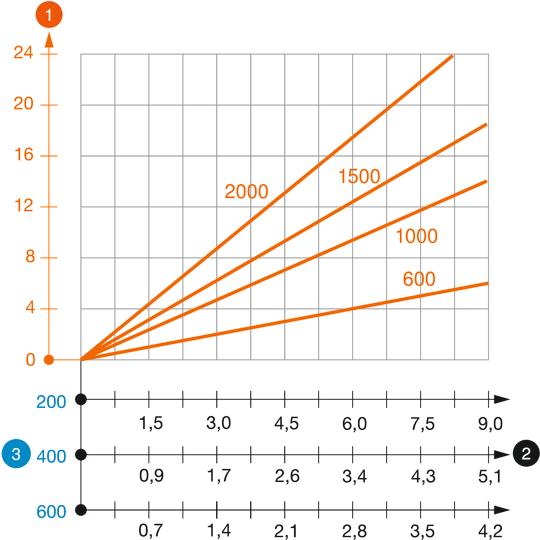

Diagrama de cargas do pendural U do tipo US 7 K
-
Deflexão da extremidade do pendural com a carga máxima admissível das consolas
-
Carga permitida da consola em kN, sem carga humana
-
Comprimento da consola em mm
-
Curva de carga com comprimento do perfil em mm
-
- Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União de perfil U FT
VUS 7 FT 6018378 10 Unidade
Proteção de topo
US 7 KS OR 6338497 20 Unidade
Distanciador DSK 61 FT
DSK 61 FT 6416519 20 Unidade - Downloads
-
