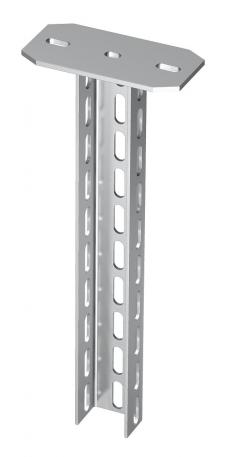

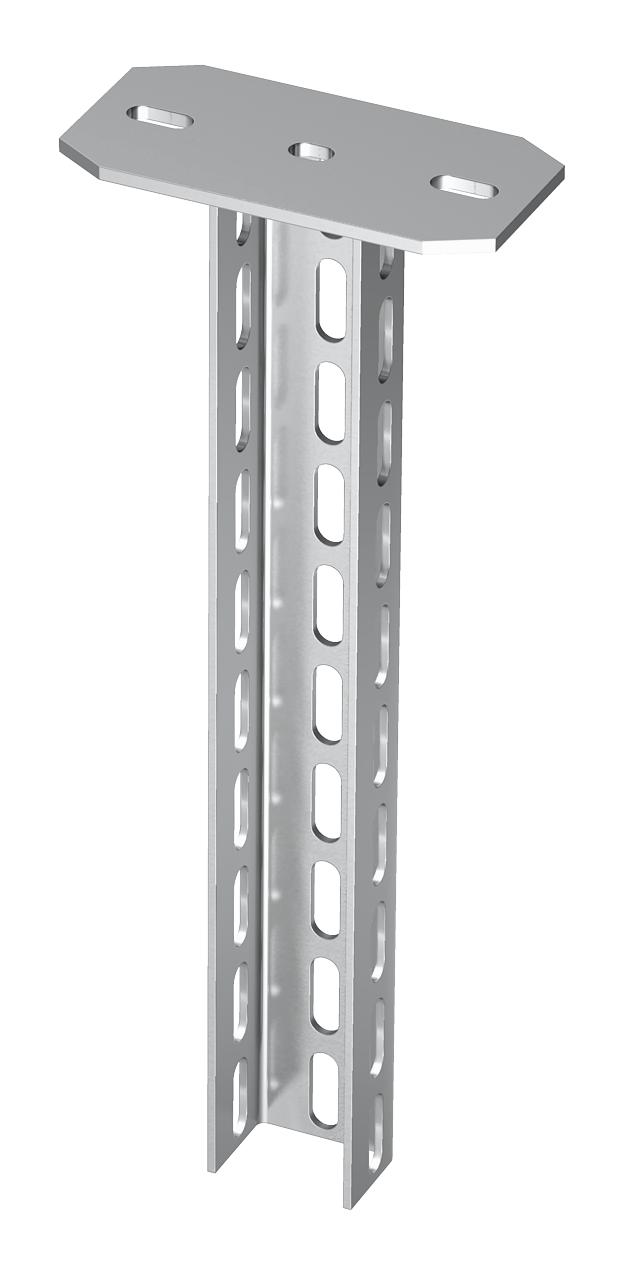

Pendural US 7 A2
Ref. 6338747 | EAN 4012196186198
- Descrição do produto
-
Descrição do produtoPendural U com cabeça soldada.
-
- Dados técnicos
-
Dimensões
Altura 50 mm Carga máxima de tração 11 kN Comprimento 1500 mm Comprimento da consola 200 8,3 kN Comprimento da consola 400 5 kN Comprimento da consola 600 3,5 kN Cor aço inoxidável Dimensão 70x50x1500 Espessura do material 4 mm Funktionsgaranti não Largura 70 mm Material Aço inoxidável, livre de ferrugem 1.4301 Superfície brilhante, pós-tratamento Tipo de perfuração 3 lados perfurados Versão Perfil U Dados técnicos
Diagrama de cargas do pendural U do tipo US 7 K VA
-
Deflexão da extremidade do pendural com a carga máxima admissível das consolas
-
Carga permitida da consola em kN, sem carga humana
-
Comprimento da consola em mm
-
Curva de carga com comprimento do perfil em mm
-
- Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.

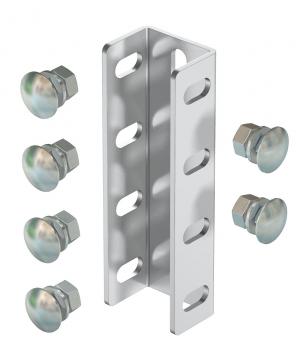

União de perfil U A2
VUS 7 A2 6018408 1 Unidade

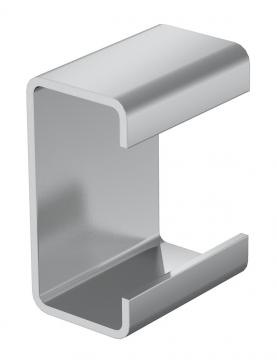

Proteção de topo
US 7 KS OR 6338497 20 Unidade
Distanciador DSK 61 A2
DSK 61 A2 6416527 10 Unidade - Downloads
-
