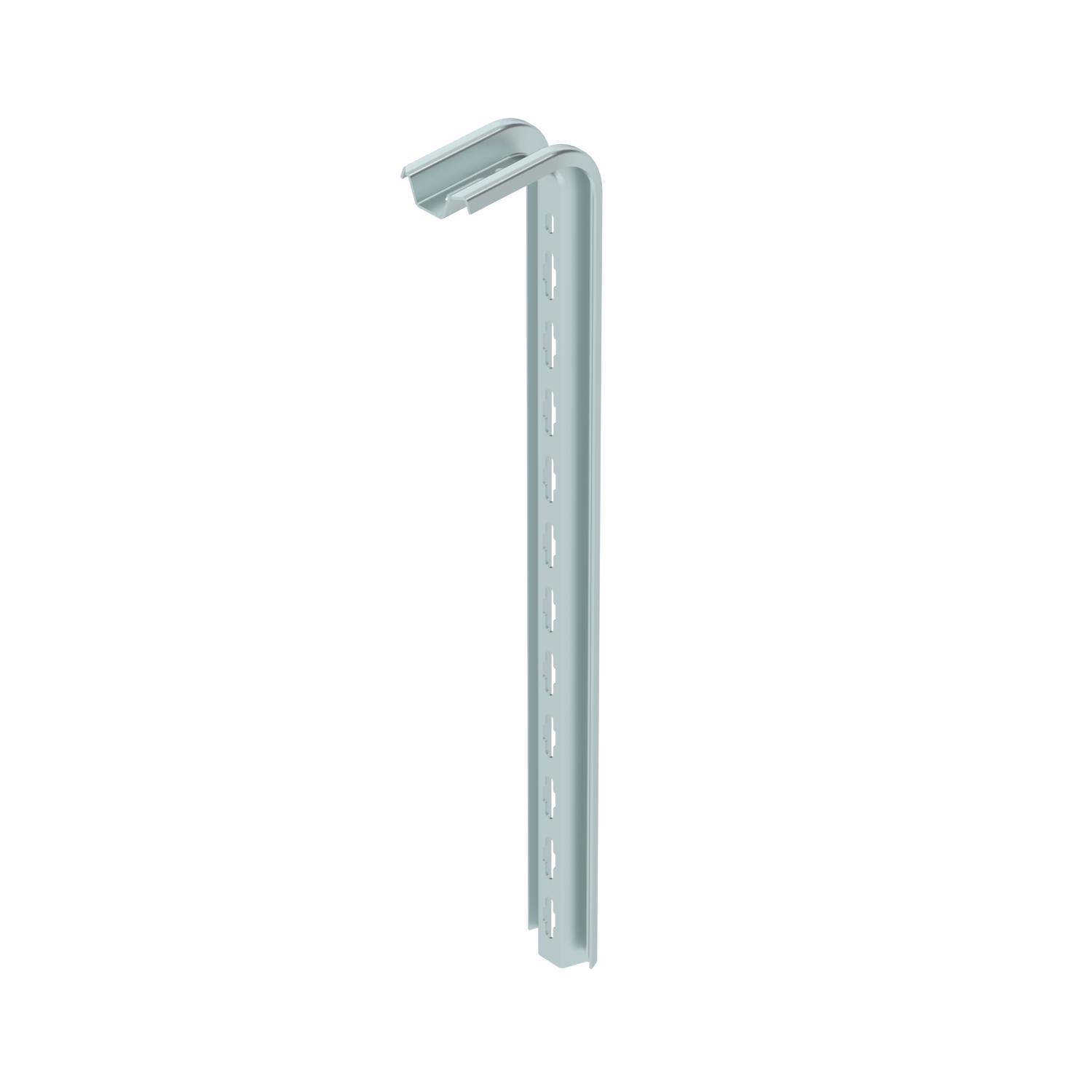

Pendural TP FS
Ref. 6364365 | EAN 4012196199457
- Descrição do produto
-
Descrição do produtoSuporte TP para a fixação em tetos de betão horizontais.
-
- Dados técnicos
-

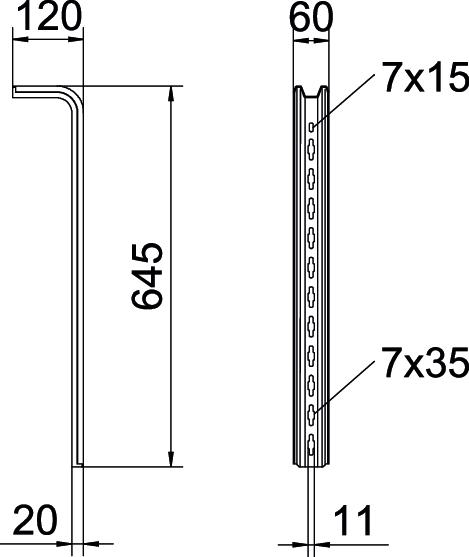

Dimensões
Altura 120 mm Comprimento 645 mm Cor zinco Dimensão L645mm Funktionsgaranti não Largura 60 mm Material Aço Medida H 120 mm Medida L 645 mm Pegada de CO2 (GWP) do berço ao portão 2,4347 kg CO₂e / 1 Peça Superfície galvanizado pelo método Sendzimir Versão Perfil S Dados técnicos

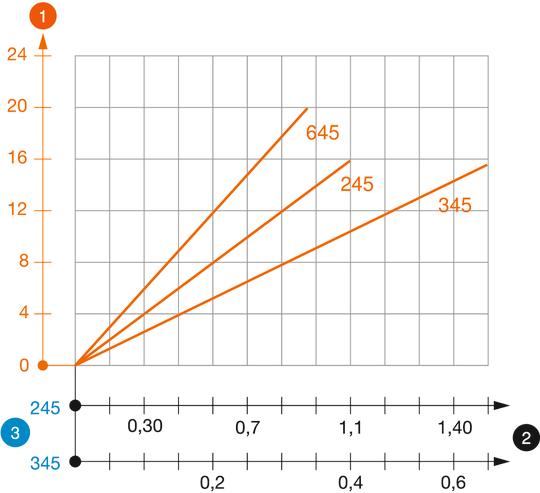

Diagrama de cargas do suporte TP do tipo TPS
-
Deflexão da extremidade do pendural com a carga máxima admissível das consolas
-
Carga permitida da consola em kN, sem carga humana
-
Comprimento da consola em mm
-
Curva de carga com comprimento do perfil em mm
-
- Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.

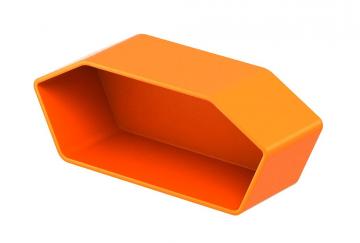

Proteção de topo
TPS KS OR 6364625 10 Unidade
Parafuso de cabeça boleada com anilha e porca F
FRS 10x25 TPS F 6407536 50 Unidade

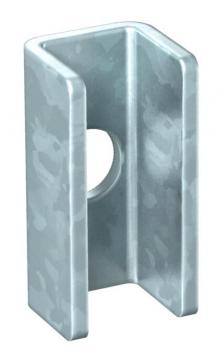

Distanciador FS
DS 4 FS 6416551 20 Unidade - Downloads
-
Ficha técnica TPS 645 FS / 6364365 , 0.18MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE TPS 645 FS / 6364365 , 0.13MB , pdfDeclaração de conformidade do Reino Unido TPS 645 FS / 6364365 , 0.09MB , pdfREACH Declaração de conformidade TPS 645 FS / 6364365 , 0.12MB , pdfRoHS Declaração de conformidade TPS 645 FS / 6364365 , 0.12MB , pdfInstruções de montagem Instruções de montagem, perfis TP , 0.04MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
