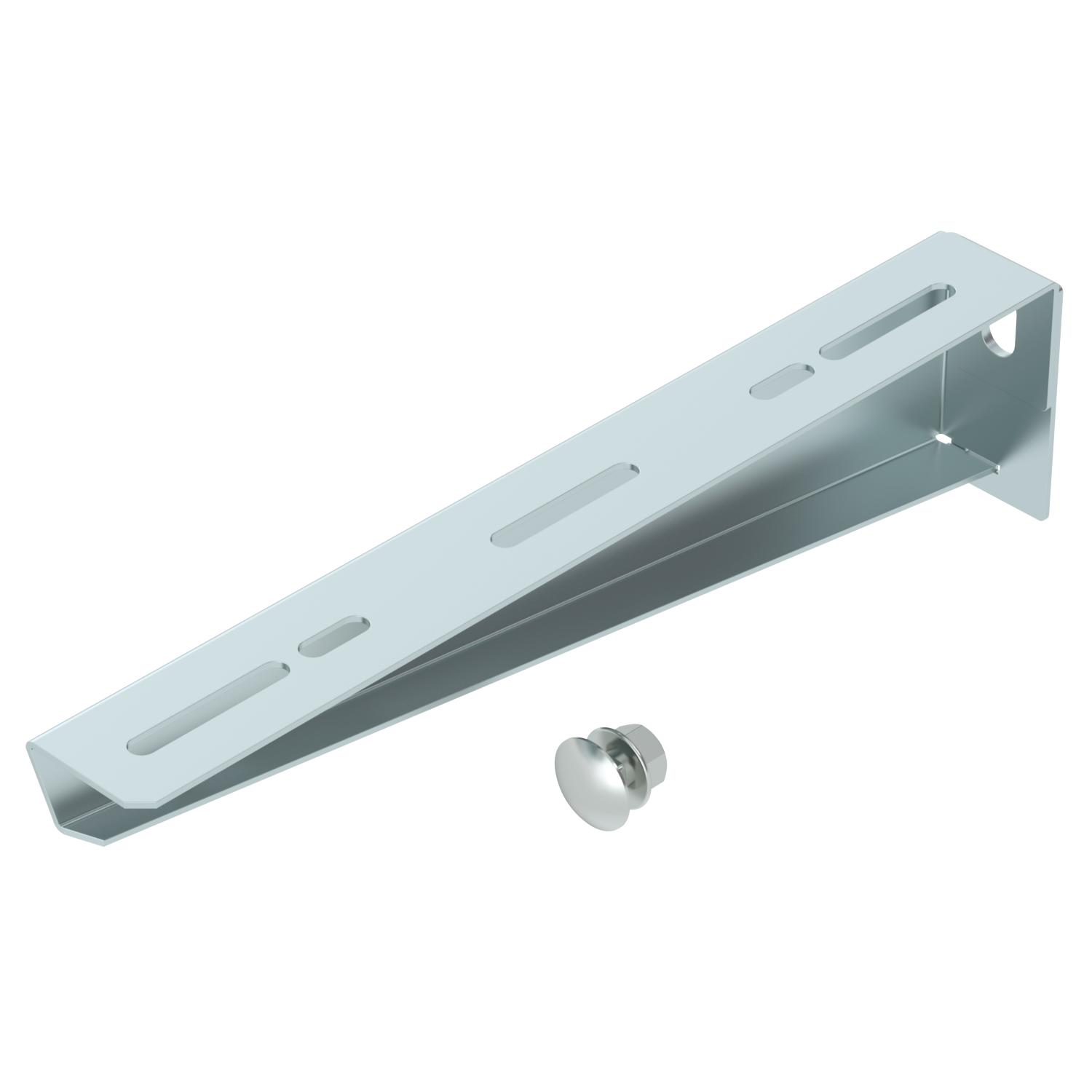

Consola mural MWA 12 FS
Ref. 6424740 | EAN 4012196637034
- Descrição do produto
-
Descrição do produtoConsola para pequenas cargas com reforço mecânico.
-
- Dados técnicos
-
Dados técnicos

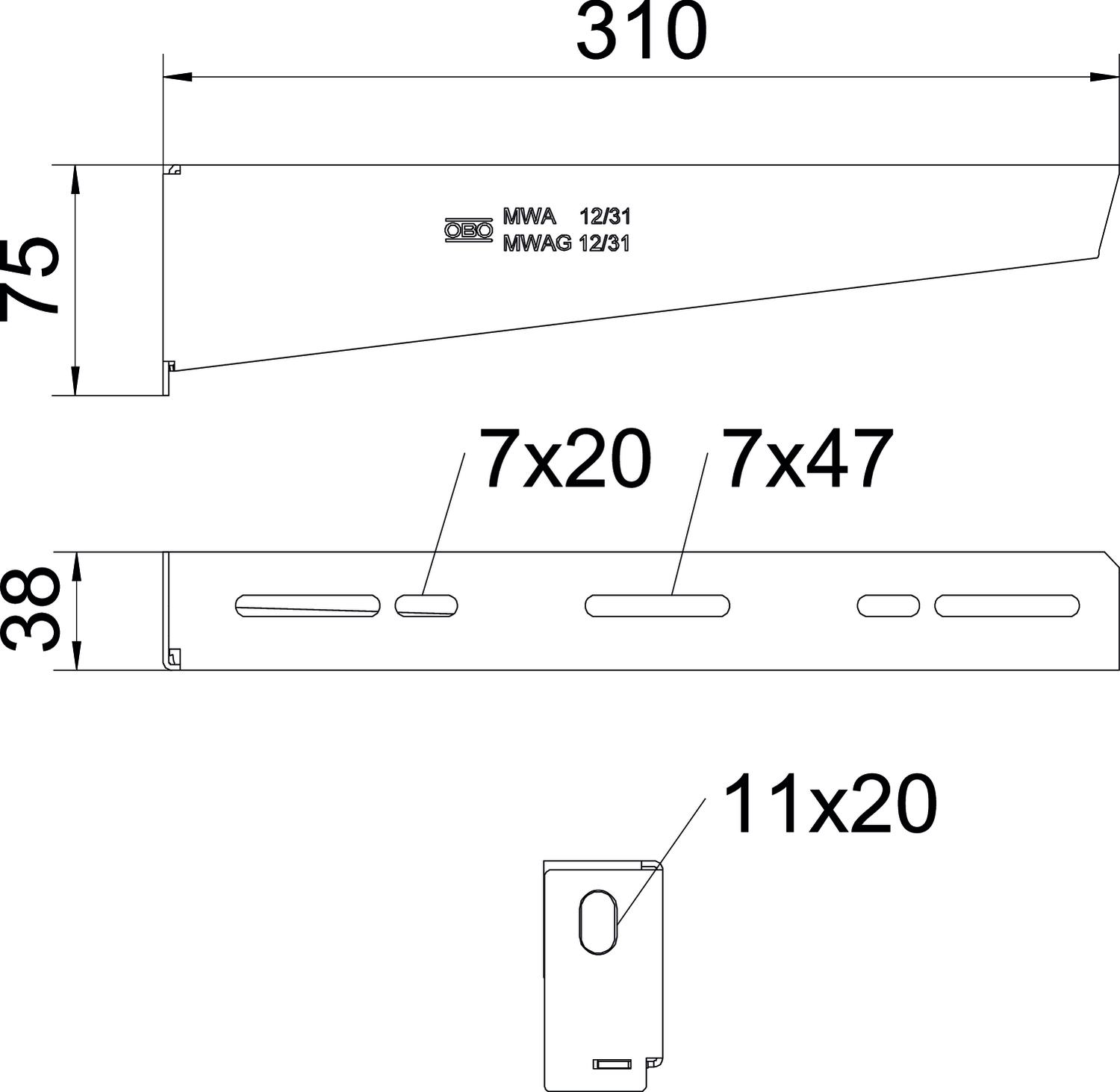

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 75 mm Altura 2,95 in Comprimento 38,5 mm Conexiune la ecran date 11 mm Cor zinco Dimensão B310mm F em kN 1,2 kN Funktionsgaranti sim Largura 310 mm Maß W 310 mm Material Aço Medida A 38,5 mm Medida B 310 mm Medida H 75 mm Pegada de CO2 (GWP) do berço ao portão 1,2804 kg CO₂e / 1 Peça Superfície galvanizado pelo método Sendzimir Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola mural MWA 12
-
Deflexão da ponta da consola com a carga máxima admissível das consolas
-
Carga permitida da consola em kN, sem carga humana
-
Curva de carga com comprimento da consola em mm
-
