Consola mural MWA 12 FS
Ref. 6424732 | EAN 4012196636976
- Descrição do produto
-

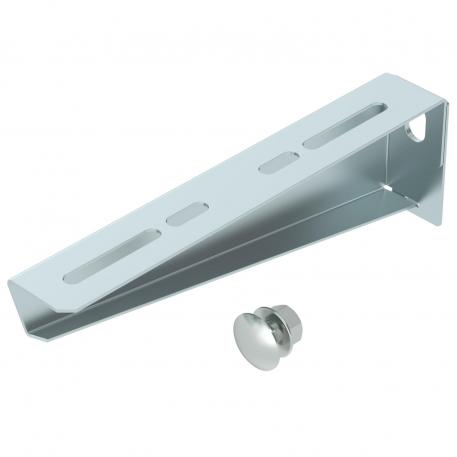

Descrição do produtoConsola para pequenas cargas com reforço mecânico.
-
- Dados técnicos
-
Dados técnicos

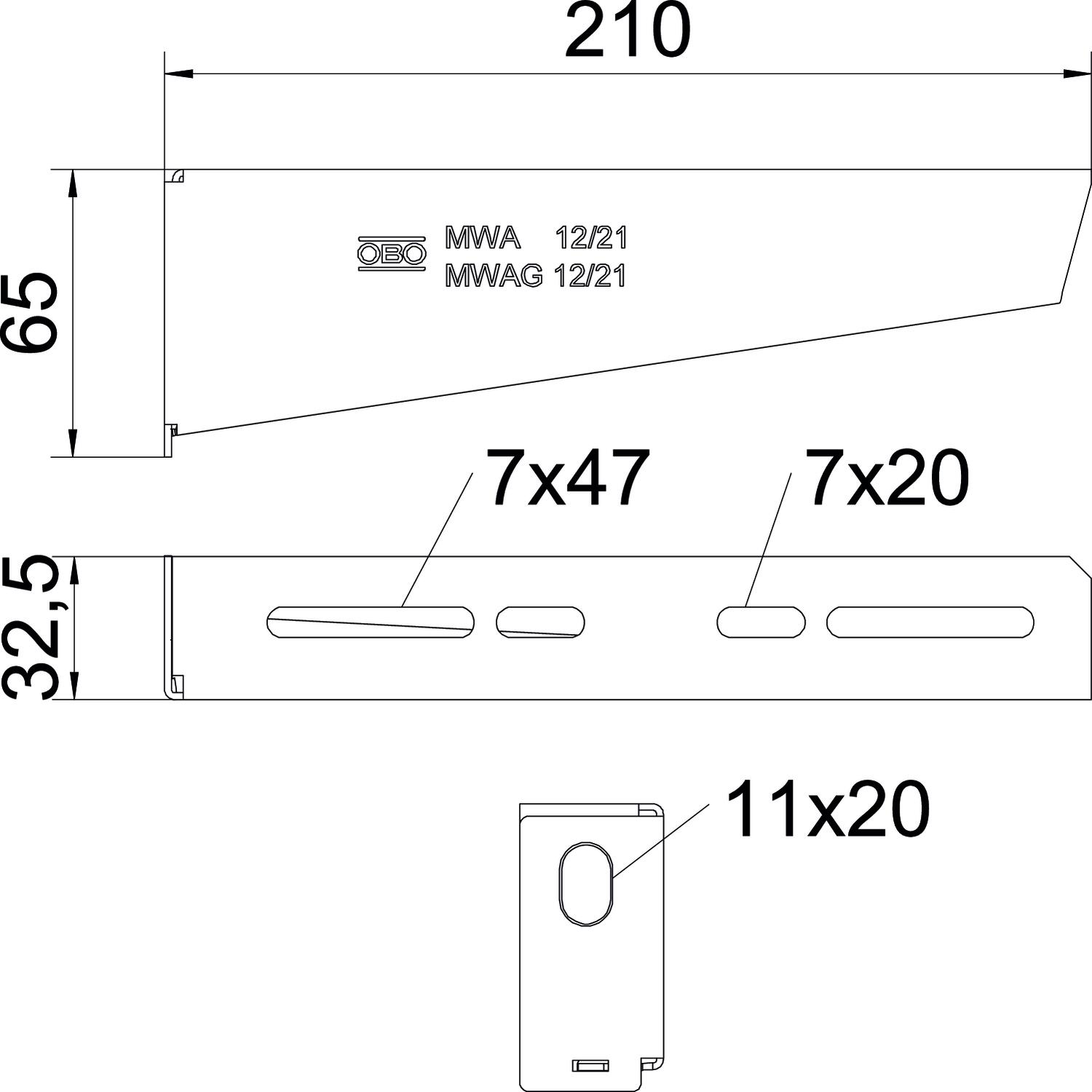

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 65 mm Altura 2,56 in Comprimento 32,5 mm Conexiune la ecran date 11 mm Cor zinco Dimensão B210mm F em kN 1,2 kN Funktionsgaranti sim Largura 210 mm Largura 8 in Maß W 210 mm Material Aço Medida A 32,5 mm Medida B 210 mm Medida H 65 mm Pegada de CO2 (GWP) do berço ao portão 0,653 kg CO₂e / 1 Peça Superfície galvanizado pelo método Sendzimir Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola mural MWA 12
-
Deflexão da ponta da consola com a carga máxima admissível das consolas
-
Carga permitida da consola em kN, sem carga humana
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
- Downloads
-
Ficha técnica MWA 12 21S FS / 6424732 , 0.29MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE MWA 12 21S FS / 6424732 , 0.13MB , pdfDeclaração de conformidade do Reino Unido MWA 12 21S FS / 6424732 , 0.09MB , pdfREACH Declaração de conformidade MWA 12 21S FS / 6424732 , 0.12MB , pdfRoHS Declaração de conformidade MWA 12 21S FS / 6424732 , 0.12MB , pdfMarca de aprovação Marca de aprovação VDE pendural e consola , 0.12MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdfInstruções de montagem Instruções de montagem, sistemas de perfis U , 2.02MB , pdf
