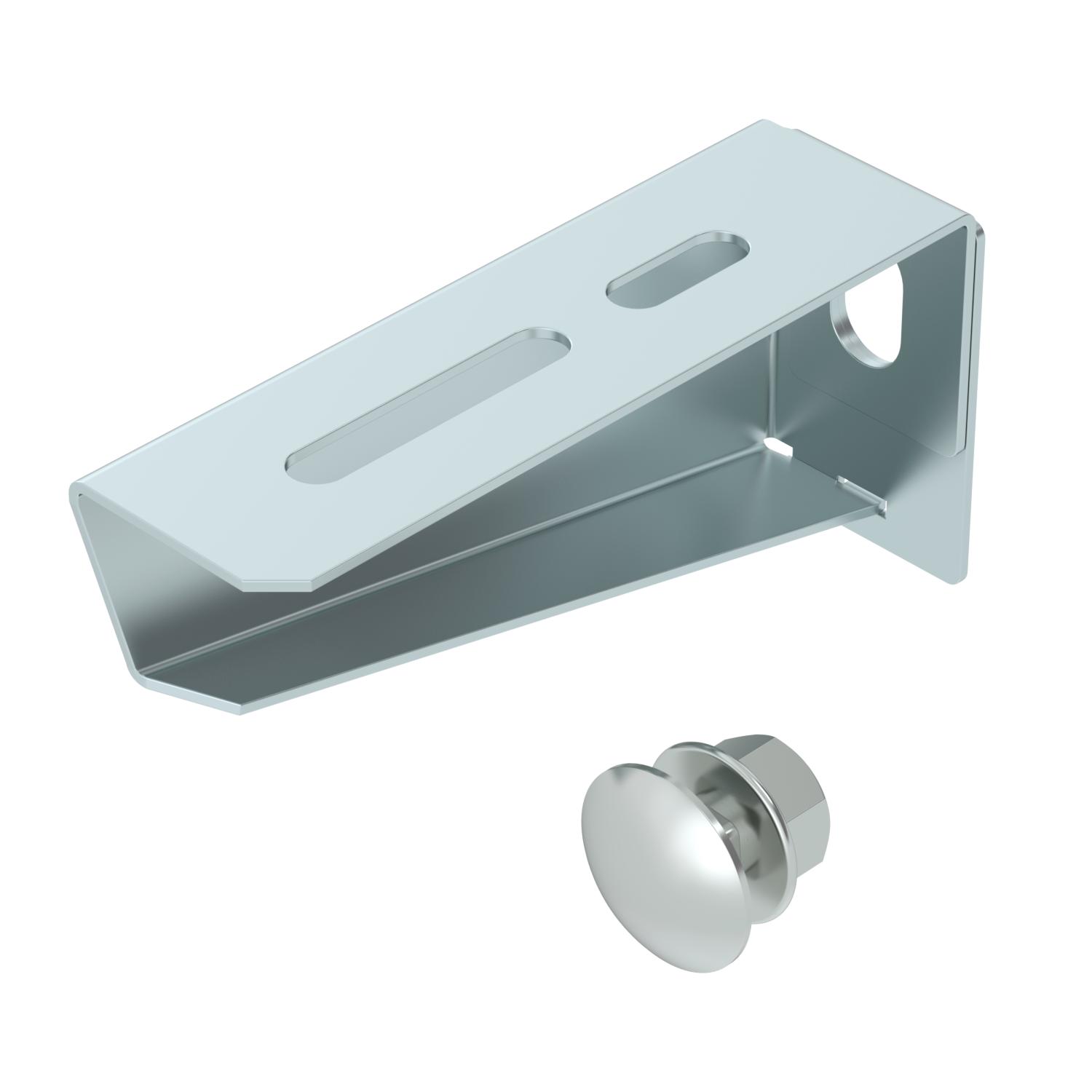

Consola mural MWA 12 FS
Ref. 6424716 | EAN 4012196636853
- Descrição do produto
-
Descrição do produtoConsola para pequenas cargas com reforço mecânico.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 2,09 in Altura 53 mm Comprimento 32,5 mm Conexiune la ecran date 11 mm Cor zinco Dimensão B110mm F em kN 1,2 kN Funktionsgaranti sim Largura 4 in Largura 110 mm Maß W 110 mm Material Aço Medida A 32,5 mm Medida B 110 mm Medida H 53 mm Pegada de CO2 (GWP) do berço ao portão 0,3698 kg CO₂e / 1 Peça Superfície galvanizado pelo método Sendzimir Versão Consola para parede e suporte Dados técnicos

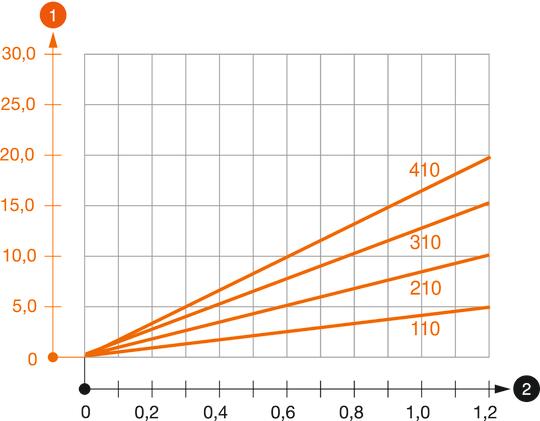

Diagrama de cargas da consola mural MWA 12
-
Deflexão da ponta da consola com a carga máxima admissível das consolas
-
Carga permitida da consola em kN, sem carga humana
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
- Downloads
-
Ficha técnica MWA 12 11S FS / 6424716 , 0.24MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE MWA 12 11S FS / 6424716 , 0.13MB , pdfDeclaração de conformidade do Reino Unido MWA 12 11S FS / 6424716 , 0.09MB , pdfREACH Declaração de conformidade MWA 12 11S FS / 6424716 , 0.12MB , pdfRoHS Declaração de conformidade MWA 12 11S FS / 6424716 , 0.12MB , pdfMarca de aprovação Marca de aprovação VDE pendural e consola , 0.12MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdfInstruções de montagem Instruções de montagem, sistemas de perfis U , 2.02MB , pdf
