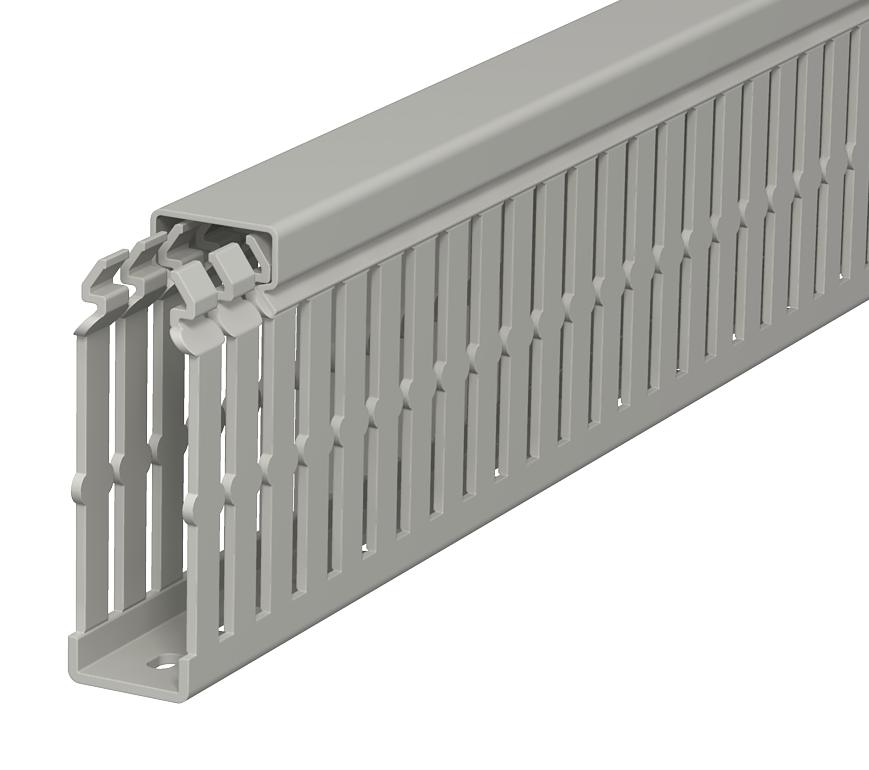

Calha de cablagem, tipo LKV N 75025 2000 | 25 | 75 | Base perfurada | cinzento pedra; RAL 7030

Calha de cablagem, tipo LKV N 75025

Ref. 6178420 | EAN 4012196013197

Ref. / Tipo	6178420 / LKV N 75025

Comprimento	2000 mm

Largura	25 mm

Altura	75 mm

Tipo de fixação	Base perfurada

Cor	cinzento pedra; RAL 7030

Descrição do produto

Descrição do produto

Calha de cablagem conforme a norma DIN EN 50085-2-3 inclui tampa e base perfurada para colocação horizontal e vertical de cabos e linhas elétricas no quadro de distribuição. Versão de calha DIN. A quebra das barras pode ocorrer sem ferramentas. A execução no pavimento é possível através de pontos de rutura nominais. As ranhuras laterais impedem a queda dos cabos. Testado de acordo com a DIN EN 50085-2-3. Comprimentos especiais disponíveis mediante pedido.

Dados técnicos

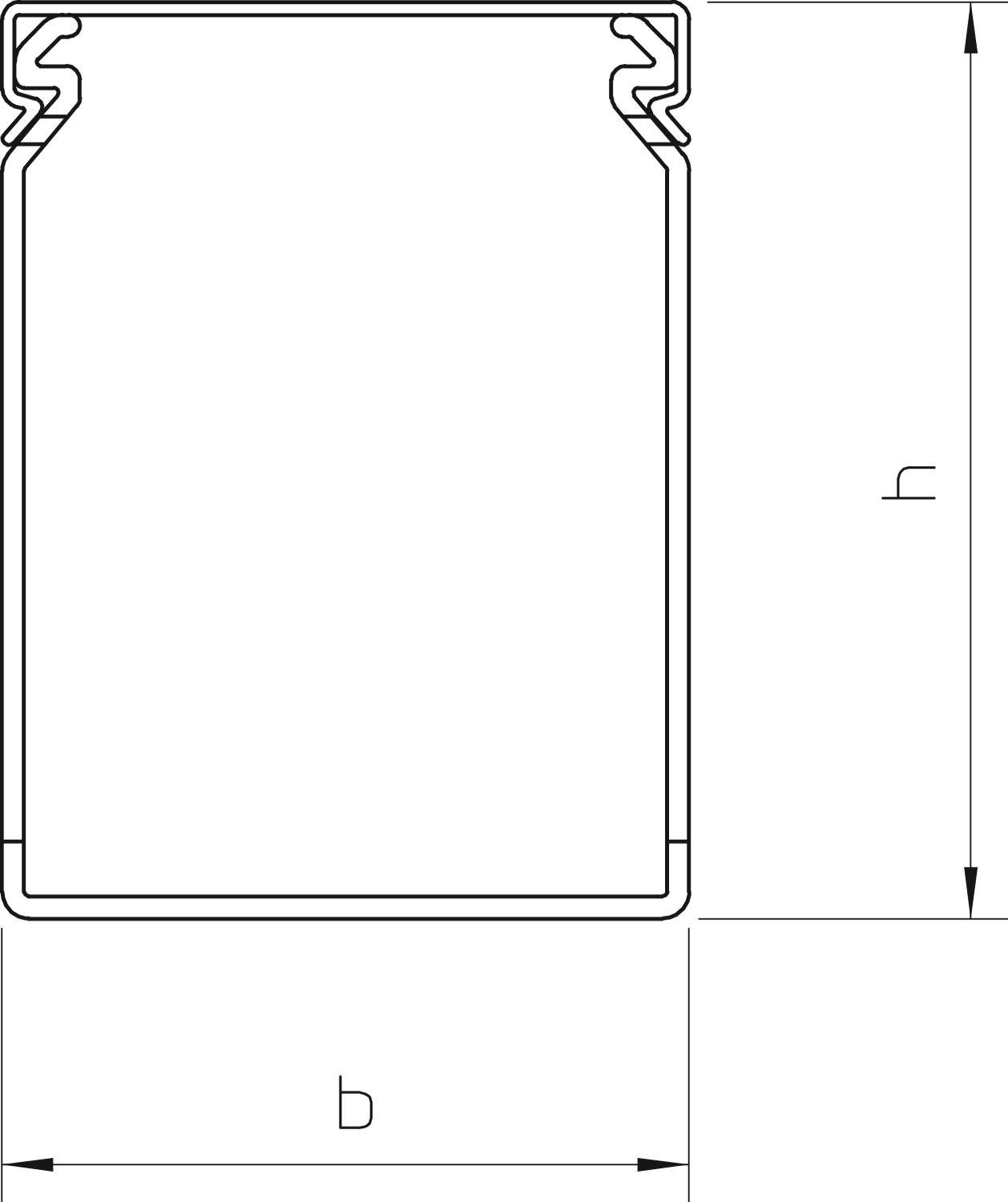

Dimensões

Altura	75 mm
autoextinguível	sim
Com tampa	sim
Comprimento	2000 mm
Cor	cinzento pedra; RAL 7030
Dimensão	75x25x2000
Distância do rasgo	12,5 mm
Flexível	não
Gama de temperaturas de aplicação máx.	60 °C

Gama de temperaturas de aplicação mín.	-5 °C
Largura	25 mm
Largura do rasgo	5 mm
Livre de halogéneos	não
Material	Policloreto de vinilo
Pegada de CO2 (GWP) do berço ao portão	1,1303 kg CO₂e / 1 Metro
Secção transversal útil	12,96 cm²
Tipo de fixação	Base perfurada
Versão do painel lateral	com rasgo

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Tipo de fixação	Cor	Ref.	Quantidade	Qte. minima fornec.
LKV N 75025	2000 mm	25 mm	75 mm	Base perfurada	cinzento pedra; RAL 7030	6178420	m	40 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Grampo de segurança para tipo LK4 e LK4 N	LK4 H	6178092	Unidade	100 Unidade
Grampo de segurança para tipo LKV e LKV/N	LKV H	6178349	Unidade	100 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Rebite de fixação, KSN 1	KSN1	6178520	Unidade	100 Unidade
Rebite de fixação, KSN 22	KSN22	6178525	Unidade	100 Unidade
Ferramenta para rebitagem em plástico KNW1	KNW1	6178527	Unidade	1 Unidade
Ferramenta para rebitagem em plástico KNW2	KNW2	6178529	Unidade	1 Unidade
