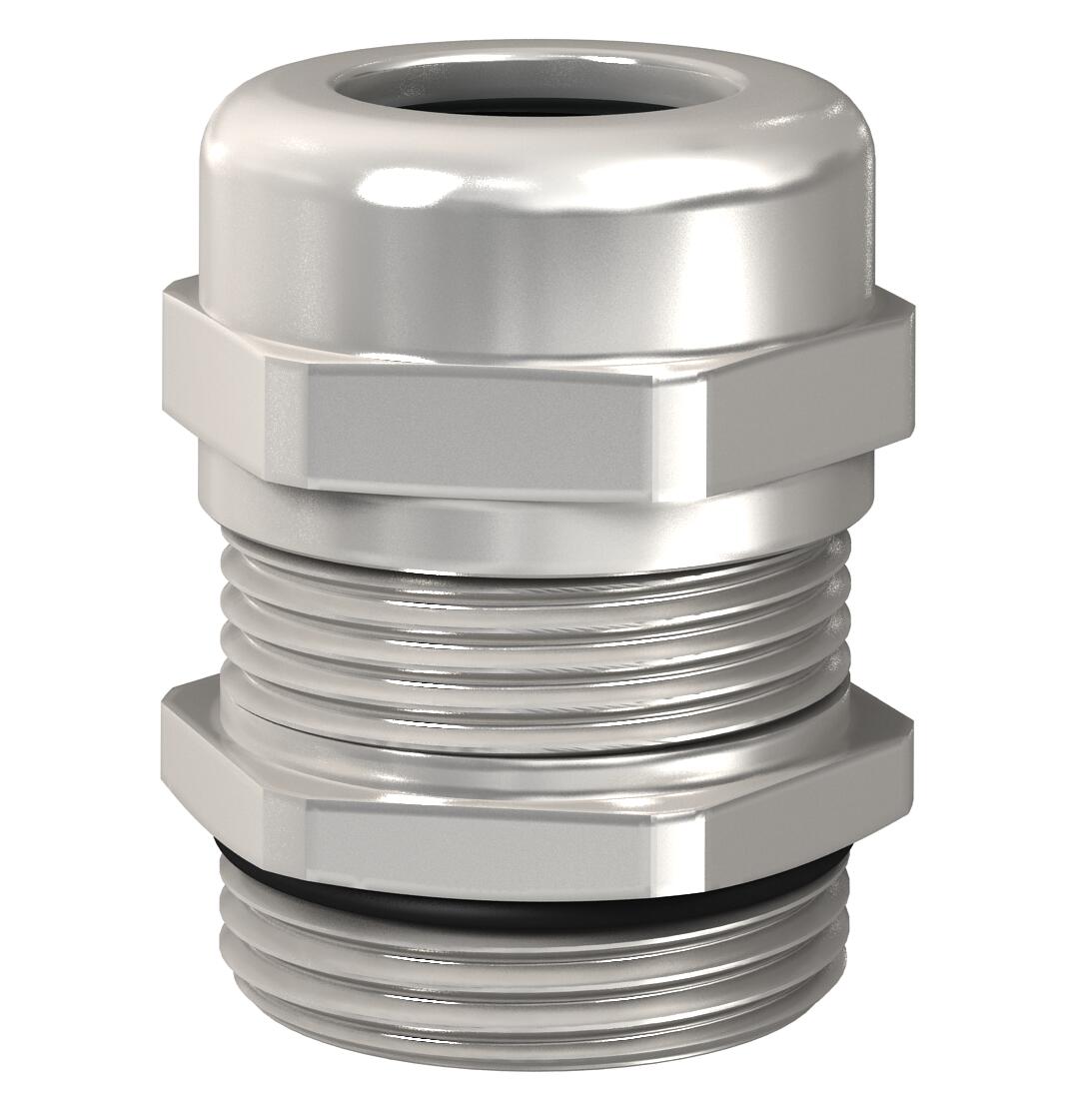

Bucim, contacto de mola CEM, rosca métrica, niquelado

Ref. 2086169 | EAN 4012195655480

Ref. / Tipo
Voltar para vista geral
Descrição do produto
Descrição do produto
Bucim testado para CEM, com rosca métrica conforme a IEC 423, este robusto bucim tem elevados requisitos em termos de impermeabilidade. O contacto entre o bucim e a superfície de blindagem é efetuado através de uma mola de contacto. Alívio de tensão, proteção contra aperto e torção em toda a área de fixação. Anel de vedação em neopreno. Elemento de aperto em poliamida. Com anel de vedação O pré-montado na rosca, grau de proteção IP68 com 5 bar/1 h.

* Preços segundo a cotação DEL.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Grau de proteção IP 68
  • Rosca métrica
  • Pegada de CO₂ (PCF)
Dados técnicos

Dimensões

Altura 33,5 mm
Área de vedação D mín. 9 mm
Bucim para cabos planos não
Capacidade de vedação D máx. 13 mm
Com porca não
Comprimento 22 mm
Comprimento da rosca 6 mm
Dimensão M20
Gama de temperaturas de aplicação máx. 100 °C
Gama de temperaturas de aplicação mín. -20 °C
Grau de proteção IP68
Largura 24 mm
Largura da chave 22
Livre de halogéneos não
Material Latão
Medida D1 9 mm
Medida E 24 mm
Medida G M20x1,5 mm
Medida L 27,5 mm
Medida L1 6 mm
Medida L2 3,5 mm
Medida L3 13,3 mm
Para zonas potencialmente explosivas sem
Passa cabos múltiplo não
Pegada de CO2 (GWP) do berço ao portão 0,0922 kg CO₂e / 1 Peça
Possibilidade de alívio de tensão sim
Proteção contra flexão não
Reforçado a fibra de vidro não
Resistente não
Rosca M20 x 1,5
Superfície niquelado
Tipo de vedação Anel de vedação
Versão reta
Todos os tipos

Todos os tipos

Tipo Número de orifícios Conexiune la ecran date Rosca Passa cabos múltiplo Cor Ref. Quantidade Qte. minima fornec.
V-TEC VM20 EMV-K M20 x 1,5 não 2086169
25 Unidade
