Borne de derivação do cabo principal, 5 polos
Ref. 2009036 | EAN 4012196614332
- Descrição do produto
-

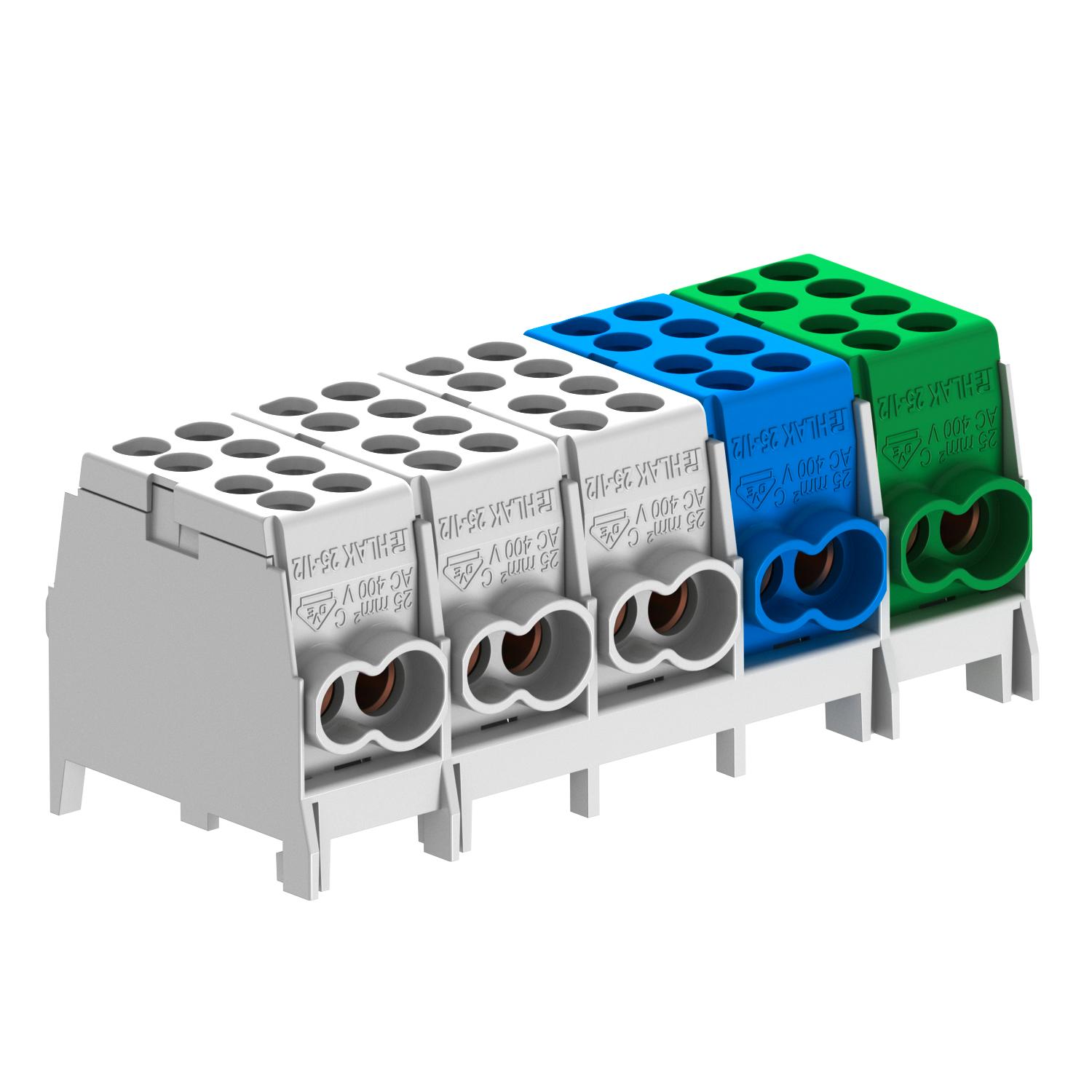

Descrição do produtoTerminal de derivação da linha principal de 5 polos, secções transversais de conexão do condutor de 2 x 16 mm² + 2 x 25 mm² por polo. Com 2 parafusos por ponto de aperto para pressão de contacto segura. Fixação rápida de alta resistência em chapa de aço galvanizada para fácil montagem em calhas DIN.
As tampas dos terminais estão disponíveis nas cores comuns dos condutores.
-
- Dados técnicos
-
Dados técnicos

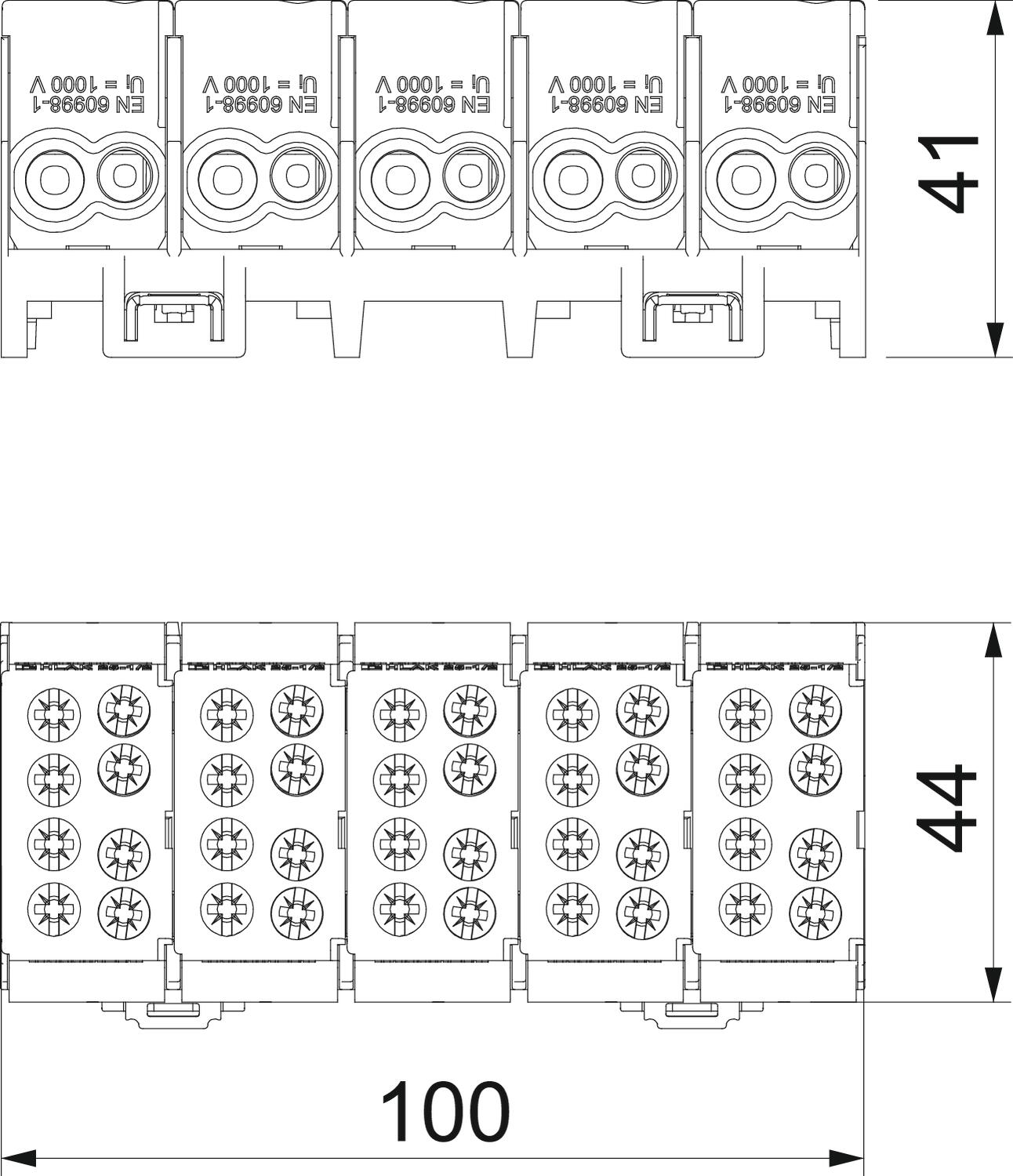

Adequado à ligação do condutor de fita não Adequado à ligação do condutor de setor sim Adequado à ligação do condutor redondo sim Altura 35 mm Apropriada para condutor flexível não Apropriada para condutor multifilar sim Apropriada para condutor unifilar sim Com alavancas de acionamento não Comprimento 100 mm Conformidade com ROHS sim Corrente nominal 130 A Dimensão 16/25mm² Gama de temperaturas de aplicação máx. 70 °C Gama de temperaturas de aplicação mín. -25 °C Largura 47 mm Livre de halogéneos sim Material isolante Termoplástico Máx. Corrente nominal Ie 130 A Máx. Corte transversal do condutor 25 mm² Máx. Secção transversal do cabo 25 mm² Número de polos 5 Número de pontos de aperto 20 Número de pontos de aperto por polo 4 Pegada de CO2 (GWP) do berço ao portão 0,0717 kg CO₂e / 1 Peça Posição de ligação em cima/em baixo resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 960 °C Resistente sim Secção transversal de ligação multifilar máx. 25 mm² Secção transversal de ligação multifilar mín. 16 mm² Secção transversal nominal mín. 25 mm² Secção transversão do condutor conectável de fio fino com ponteira máx. 16 mm² Secção transversão do condutor conectável de fio fino com ponteira mín. 1,5 mm² Secção transversão do condutor conectável de um fio máx. 25 mm² Secção transversão do condutor conectável de um fio mín. 1,5 mm² Secção transversão do condutor conectável de vários fios máx. 25 mm² Secção transversão do condutor conectável de vários fios mín. 16 mm² Temperatura ambiente 40 °C Tensões nominais 960 V Testado pela VDE sim Tipo de ligação aparafusar Transparente não - Todos os tipos
