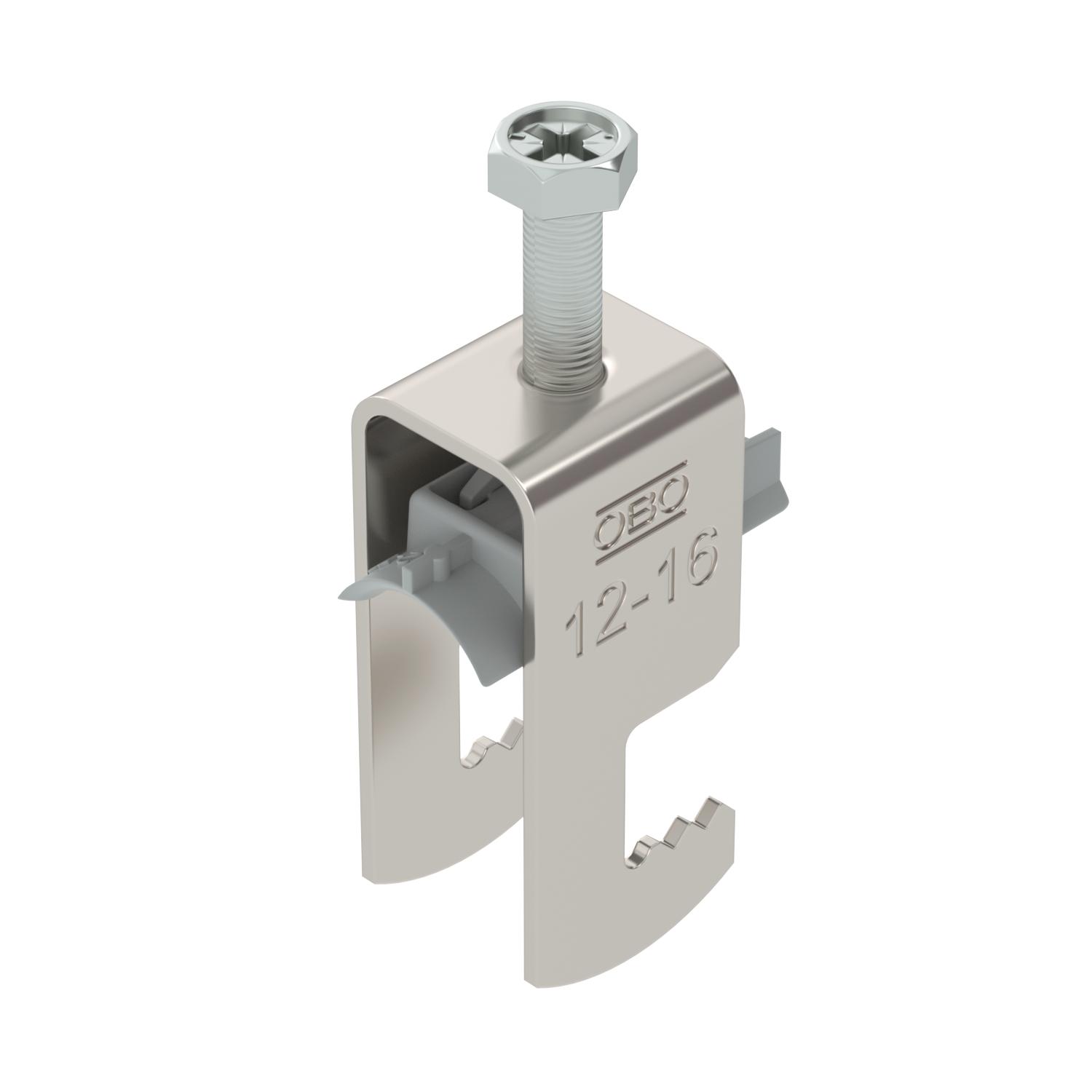

Abraçadeira 2056 tipo F, simples, placa de pressão em plástico, A2
Ref. 1188264 | EAN 4012197416294
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS tipo F, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 1 cabo individual em ferros planos. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequada para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-

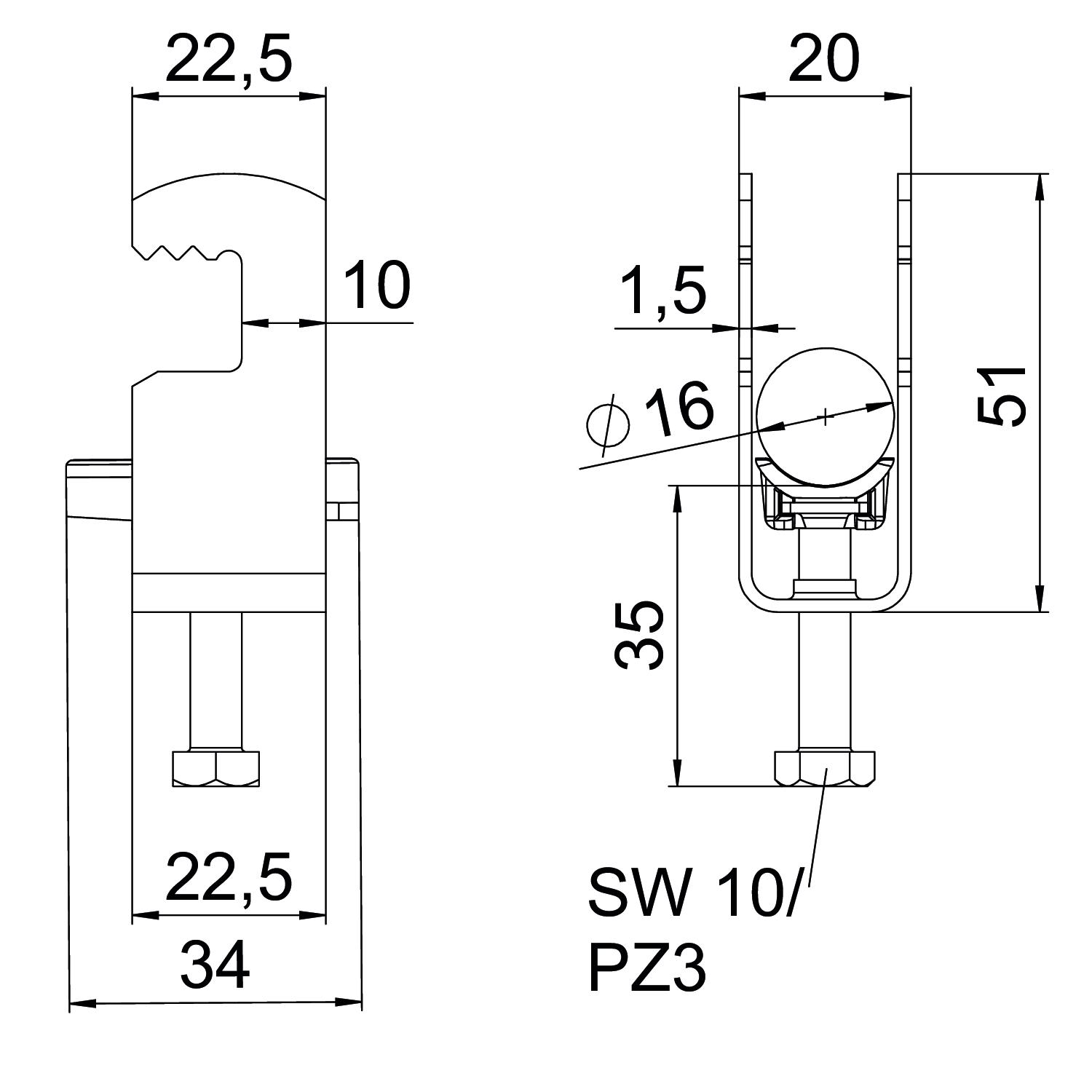

Dimensões
Altura 51 mm Com placa de plástico sim Comprimento 22,5 mm Comprimento exterior 34 mm Dimensão 12-16mm Espessura das chapas 1,5 mm Intervalo de aperto D máx. 16 mm Intervalo de aperto D mín. 12 mm Largura 20 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço inoxidável, livre de ferrugem 1.4301 Material adicional aço inoxidável Máx. Binário de aperto 3 Nm Medida A 22,5 mm Medida B 20 mm Medida C 34 mm Medida G (mm) M6 Medida H 51 mm Medida L 35 mm Medida t 1,5 mm Número de cabos/tubos 1 para diâmetro de tubo máx. 16 mm para diâmetro de tubo mín. 12 mm Rosca M6 Superfície brilhante, pós-tratamento Superfície adicional sem tratamento Tipo de montagem perfil plano - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-F1-K-16 A2 / 1188264 , 0.19MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade UE BS-F1-K-16 A2 / 1188264 , 0.13MB , pdfDeclaração de conformidade do Reino Unido BS-F1-K-16 A2 / 1188264 , 0.09MB , pdfInstruções de montagem Clamp clip F foot, plastic , 2.74MB , pdf
